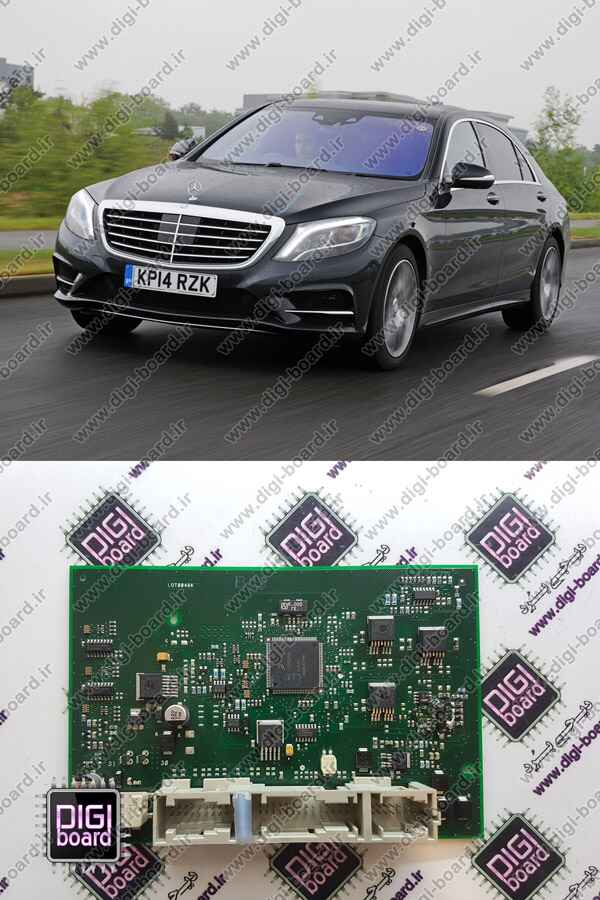

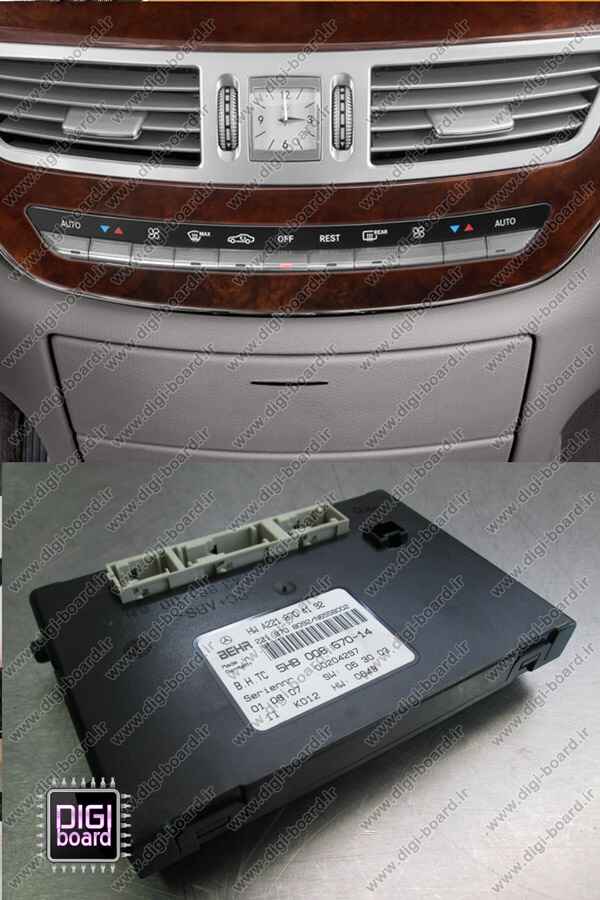

پنل ایرکاندیشن خودرو بنز Benz S300 یکی از بخش‌های حیاتی سیستم تهویه مطبوع این خودرو است که وظیفه کنترل جریان هوا، تنظیم دما و مدیریت عملکرد کمپرسور کولر را بر عهده دارد. اختلال در این پنل موجب کاهش کارایی سیستم تهویه، عدم تنظیم دقیق دما و حتی از کار افتادن کامل کولر خودرو می‌شود. در ادامه به بررسی مشکلات رایج پنل ایرکاندیشن و روند تعمیر آن می‌پردازیم.
مشکلات رایج پنل ایرکاندیشن بنز S300 و روند تعمیر
1. روشن نشدن کامل پنل ایرکاندیشن
علل احتمالی:
- قطع تغذیه برق پنل به دلیل خرابی سیم‌کشی یا فیوزها
- سوختن برد تغذیه داخلی پنل
- خرابی واحد پردازنده (MCU) یا مدار کنترل کلیدها
روند تعمیر:
- بررسی فیوزها و اتصالات برقی اصلی
- تست مدار تغذیه با ولت‌متر؛ در صورت آسیب، تعویض رگولاتورها یا خازن‌ها
- بررسی آی‌سی MCU و مدارهای ورودی دکمه‌ها؛ تعویض آی‌سی معیوب در صورت نیاز
2. فعال نشدن کمپرسور کولر
علل احتمالی:
- خرابی فرمان ارسال شده از پنل به ECU یا به طور مستقیم به کمپرسور
- مشکل در رله یا فیوز کمپرسور
- اختلال در سنسورهای دما یا فشار سیستم تهویه که به یونیت ایرکاندیشن فرمان قطع می‌دهند
روند تعمیر:
- تست خروجی فرمان کمپرسور از پنل ایرکاندیشن با اسیلوسکوپ یا مولتی‌متر
- بررسی سلامت رله کمپرسور و تعویض در صورت نیاز
- تست عملکرد سنسورهای فشار و دما و اصلاح خطای ارسالی به یونیت
3. عدم کارکرد یکی از دریچه‌های تنظیم هوا یا دما
علل احتمالی:
- خرابی موتورهای سروو که دریچه‌ها را باز و بسته می‌کنند
- اختلال در سیگنال‌های کنترلی ارسالی از پنل به سروو موتورها
- گیر کردن مکانیزم مکانیکی دریچه‌ها
روند تعمیر:
- تست ولتاژ ورودی به سروو موتور و اطمینان از سلامت مدار فرمان
- بررسی عملکرد موتورها و تعویض مدل معیوب
- روان‌سازی مکانیزم مکانیکی دریچه‌ها و رفع هرگونه گیرپاژ فیزیکی
4. عدم کارکرد پنل تهویه سرنشینان عقب
علل احتمالی:
- قطع ارتباط بین یونیت اصلی ایرکاندیشن جلو و یونیت عقب
- خرابی سیم‌کشی یا فلت کانکتورهای بین پنل جلو و عقب
- خرابی برد الکترونیکی کنترل پنل عقب
روند تعمیر:
- بررسی و تست اتصال‌های شبکه LIN/CAN که کنترل ارتباط بخش‌های مختلف پنل را انجام می‌دهد
- تست و تعویض فلت‌ها و سوکت‌های بین یونیت‌ها
- بررسی برد کنترل پنل عقب؛ تعویض آی‌سی‌های پردازشگر یا ماژول درایور معیوب
5. عدم تنظیم دقیق دما یا تغییر ناگهانی دما
علل احتمالی:
- خرابی سنسور دمای داخلی یا خارجی خودرو
- اختلال در مدار پردازش داده‌های دما
- خطا در نرم‌افزار واحد کنترل پنل ایرکاندیشن
روند تعمیر:
- تست سنسورهای دما با دیاگ یا مولتی‌متر؛ تعویض در صورت خطا یا نمایش مقادیر غیرواقعی
- بررسی آی‌سی‌های پردازشگر دیتا در برد پنل و تعویض قطعات معیوب
- ریست یا به‌روزرسانی نرم‌افزار کنترل پنل در صورت امکان
6. خطا در یونیت ایرکاندیشن (ثبت خطا در دیاگ)
علل احتمالی:
- خرابی ارتباط بین پنل ایرکاندیشن و ECU مرکزی خودرو
- ایراد در نرم‌افزار کنترل یونیت تهویه مطبوع
- خرابی سنسورهای متصل به یونیت که باعث صدور خطا می‌شوند
روند تعمیر:
- بررسی خطاهای ثبت شده در دستگاه دیاگ تخصصی بنز
- تست شبکه CAN/LIN و رفع مشکل نویز یا قطعی در خطوط دیتا
- بررسی سخت‌افزار یونیت و تعمیر یا تعویض آی‌سی‌های کنترلر شبکه
7. عدم عملکرد کلیدهای کنترل روی پنل
علل احتمالی:
- خرابی میکروسوئیچ‌های زیر کلیدها
- خرابی مسیرهای ارتباطی روی برد PCB پنل
- اختلال در مدار دیودهای نوردهی کلیدها که باعث از کار افتادن کلیدها می‌شود
روند تعمیر:
- تست میکروسوئیچ‌ها با مولتی‌متر و تعویض نمونه‌های معیوب
- بررسی ترک یا شکستگی در مسیرهای برد الکترونیکی؛ لحیم‌کاری مجدد مسیرها
- تعویض LEDهای معیوب و تست نهایی عملکرد دکمه‌ها
