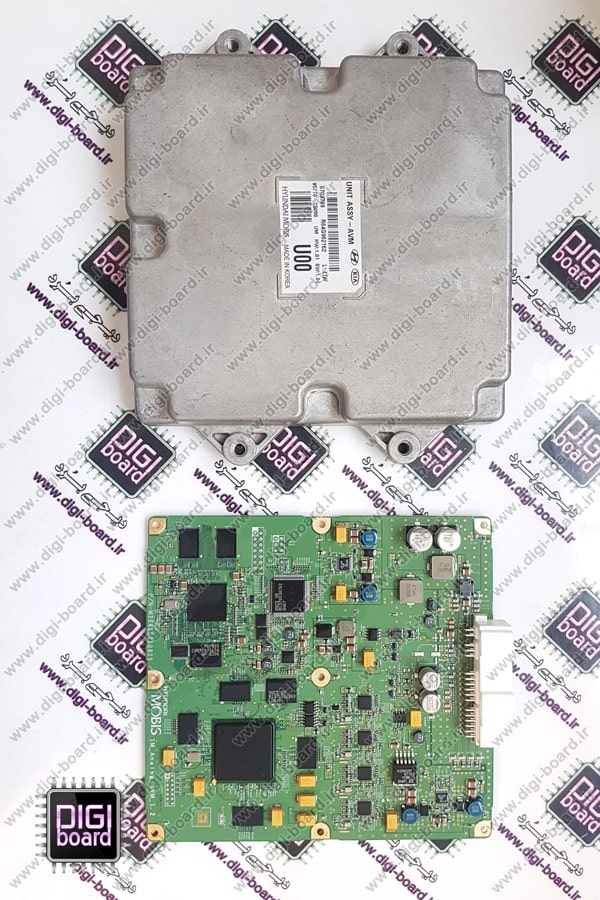

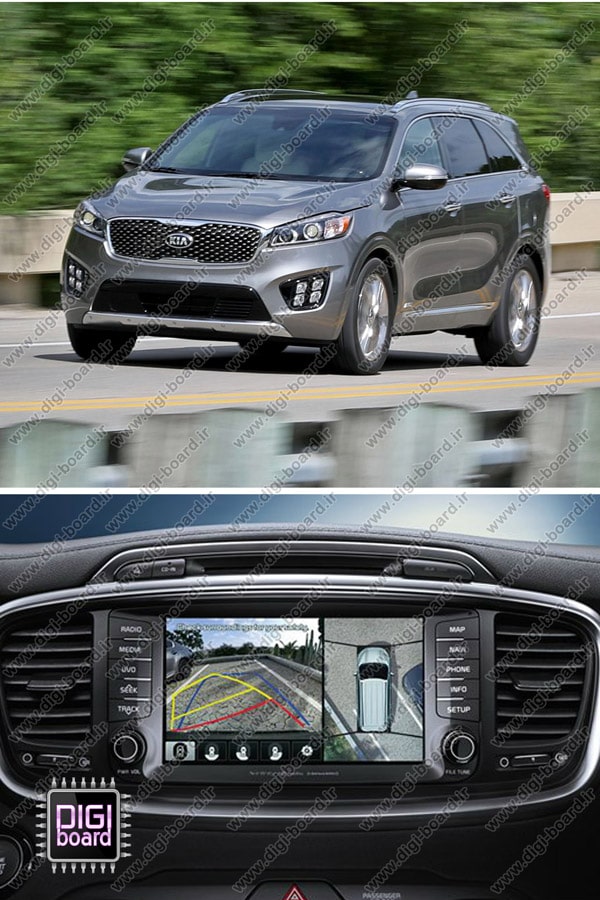

سیستم دوربین ۳۶۰ درجه سورنتو ۲۰۱۷ (Surround View Monitor) چهار دوربین در جلو، عقب و زیر آینه‌های بغل دارد. ماژول کنترل که پشت داشبورد یا زیر صندلی قرار دارد، تصویر هر چهار دوربین را می‌گیرد، اعوجاج لنز واید را اصلاح و آن‌ها را به یک نمای بالا از خودرو تبدیل می‌کند.
علائم رایج
- صفحه سیاه یا پیام «سیستم دوربین را بررسی کنید» هنگام دنده عقب
- یکی از چهار بخش نمای ۳۶۰ خالی یا آبی است
- مرز تصاویر به هم نمی‌خورد و خطوط پارکینگ در محل اتصال شکسته است
- تصویر لرزان یا دارای نویز خطی
روند تشخیص
اگر فقط یک بخش تصویر نیست، سیگنال همان دوربین و کابل آن بررسی می‌شود؛ کابل دوربین‌های آینه بغل با هر بار تا شدن آینه خم می‌شود و در طول زمان قطع می‌شود. اگر همه دوربین‌ها سالم باشند و تصویر نیاید، ماژول SVM باز و تغذیه، مدارهای ورودی ویدئو و خروجی آن به نمایشگر تست می‌شود.
ناهماهنگی مرز تصاویر بیشتر بعد از تعویض آینه، تعمیر سپر یا تعویض یک دوربین رخ می‌دهد و ایراد سخت‌افزاری نیست؛ سیستم باید دوباره کالیبره شود.
تعمیر و کالیبراسیون
پس از تعمیر ماژول یا کابل، کالیبراسیون با صفحه‌های الگوی مخصوص که دور خودرو چیده می‌شوند و دستگاه دیاگ انجام می‌شود. سپس نمای ۳۶۰ در پارک واقعی کنترل می‌شود.
نکته برای مالک
اگر آینه بغل را تعویض کردید و تصویر آن بخش کج است، از تعمیرکار بخواهید کالیبراسیون SVM را هم انجام دهد؛ این مرحله اغلب فراموش می‌شود.
