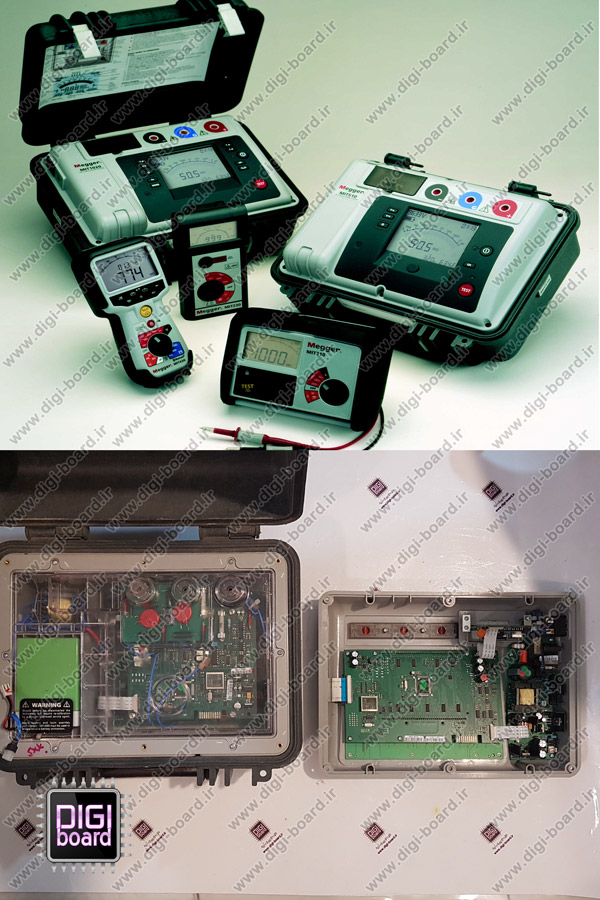

میگر MIT515 ساخت Megger، تستر عایق ۵ کیلوولتی است که مقاومت عایق کابل‌ها، موتورها، ترانسفورماتورها و ژنراتورها را تا محدوده ترا اهم اندازه می‌گیرد. این دستگاه علاوه بر اندازه‌گیری ساده، تست‌های شاخص پلاریزاسیون (PI) و نسبت جذب دی‌الکتریک (DAR) را هم انجام می‌دهد که برای ارزیابی رطوبت و فرسودگی عایق استفاده می‌شوند.
ایرادهایی که دیده‌ایم
- ولتاژ خروجی به مقدار انتخاب‌شده نمی‌رسد و تست متوقف می‌شود
- عدد مقاومت با نمونه مرجع اختلاف زیادی دارد
- باتری شارژ نمی‌گیرد یا دستگاه با برق شهر کار نمی‌کند
- پیام خطای ولتاژ خارجی روی ترمینال‌ها در حالی که مدار بی‌برق است
روند بررسی

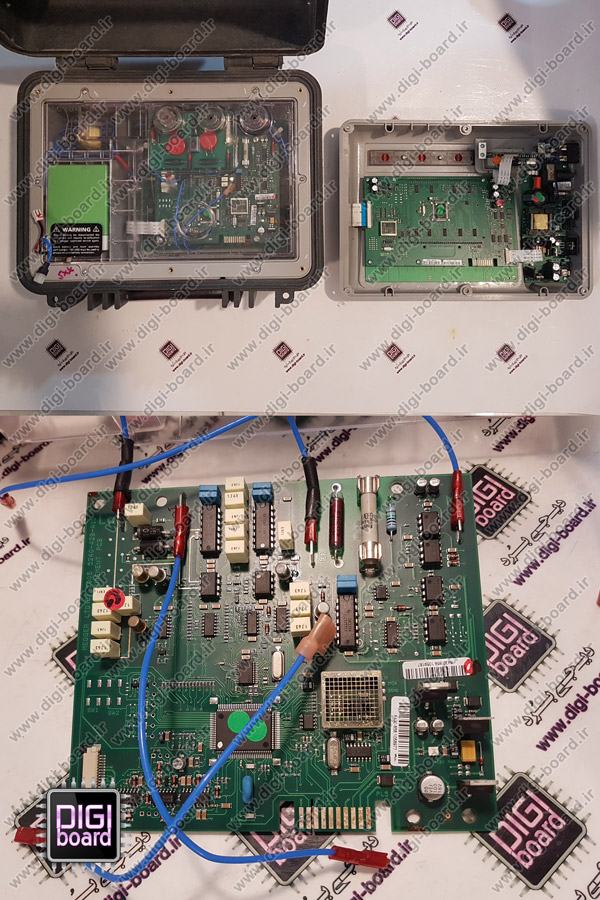

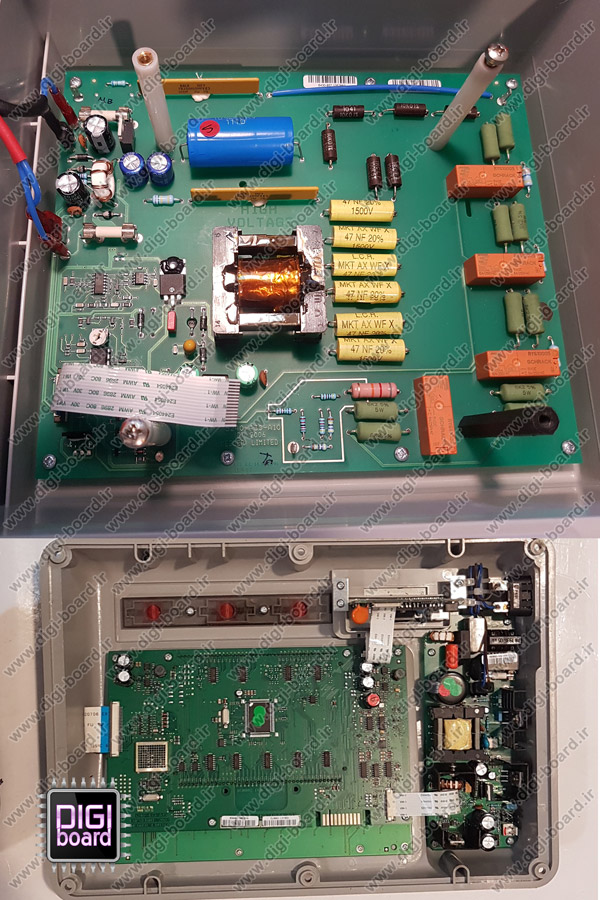

خروجی ولتاژ بالا با پراب کالیبره در هر رنج اندازه‌گیری می‌شود. اگر ولتاژ نرسد، مبدل ولتاژ بالا، ترانس و مدار چندبرابرکننده بررسی می‌شوند. عدد اشتباه مقاومت معمولاً از مدار اندازه‌گیری جریان بسیار کوچک یا آلودگی و رطوبت روی برد ورودی است؛ در جریان‌های نانوآمپری، کوچک‌ترین نشتی سطحی روی برد، نتیجه را تغییر می‌دهد.
در ایرادهای تغذیه، باتری قابل شارژ، مدار شارژر و آداپتور ورودی تست می‌شوند. کابل‌های تست و ترمینال گارد هم بررسی می‌شوند، چون نشتی خود کابل‌ها نتیجه را پایین‌تر از مقدار واقعی نشان می‌دهد.
تعمیر و کالیبراسیون
پس از تعمیر و تمیزکاری برد، دستگاه با مقاومت‌های مرجع ولتاژ بالا در چند نقطه کنترل و ولتاژ خروجی هر رنج تنظیم می‌شود.
نکته ایمنی
پس از هر تست، اجازه دهید دستگاه بار ذخیره‌شده در کابل یا سیم‌پیچ را تخلیه کند و پیش از جدا کردن پراب‌ها، صفر شدن ولتاژ را روی نمایشگر ببینید.
برای تعمیر میگر با ۰۲۱-۸۸۳۱۴۳۶۳ تماس بگیرید. نمونه‌های دیگر در تعمیر تستر عایق و میگر قرار دارد.
