تعمیر لودسل و نمایشگر وزن

لودسل و نمایشگر وزن از تجهیزات حیاتی در سیستم‌های اندازه‌گیری دقیق وزن در صنایع مختلف هستند. لودسل به عنوان مبدل نیرو، وظیفه دارد نیروی مکانیکی (فشار، کشش، گشتاور) را به سیگنال الکتریکی قابل اندازه‌گیری تبدیل کند. نمایشگر وزن نیز داده‌های خروجی لودسل را دریافت، پردازش و به صورت دیجیتال نمایش می‌دهد. این سیستم‌ها در خطوط تولید، باسکول‌های صنعتی، سیستم‌های توزین مخازن و ماشین‌آلات بسته‌بندی استفاده می‌شوند. برندهای برتر و پر فروش نمایشگر وزن در ایران عبارتند از:

1. Tender (تندر) – ایران
   مدل‌های محبوب:

   • WI600 → نمایشگر و کنترل‌کننده وزن با قابلیت عملکرد در محیط‌های صنعتی

   • WI610 → دارای خروجی RS-485، مناسب برای سیستم‌های اتوماسیون صنعتی

   • WI630 → نمایشگر با خروجی آنالوگ، مناسب برای کنترل و مانیتور فرایندهای پر کردن و توزیع مواد

2. Laumas (لاماس) – ایتالیا
   مدل‌های محبوب:

   • WDOS-MULTI → نمایشگر وزن کم‌حجم با شش برنامه مختلف عملیاتی، مناسب برای سیستم‌های توزین کنترلی

   • WINOX-R → نمایشگر وزن استنلس استیل با درجه حفاظت IP68، مناسب برای محیط‌های صنعتی سخت

   • W200-MULTI → نسخه Multi Program با قابلیت‌های متنوع برای کاربردهای مختلف صنعتی

3. PARS MEGA (پارس مگا) – ایران
   مدل‌های محبوب:

   • PM-LD01 → نمایشگر دیجیتال با دقت بالا، مناسب برای توزین صنعتی و اتصال به PLC

   • PM-LD31A → دارای خروجی آنالوگ و قابلیت اتصال به HMI، مناسب برای سیستم‌های اتوماسیون صنعتی

   • PM-LTD11R → ترانسمیتر و نمایشگر وزن با قابلیت ارتباط سریال RS485، مناسب برای کاربردهای مختلف صنعتی

4. Yaohua (یاوها) – چین
   مدل‌های محبوب:

   • A12E → نمایشگر وزن اقتصادی با قابلیت اتصال به RS232، مناسب برای ترازوهای فروشگاهی و صنعتی

   • A27E → دارای نمایشگر LED با وضوح بالا، مناسب برای کاربردهای مختلف توزین

   • A9P → نمایشگر با قابلیت چاپ، مناسب برای سیستم‌های توزین نیازمند پرینت اطلاعات

5. General Metric (جنرال متریک) – ایران
   مدل‌های محبوب:

   • PD7 → نمایشگر دیجیتال با دقت بالا، مناسب برای ترازوهای صنعتی و فروشگاهی

   • Vista → طراحی ساده و کاربرپسند، مناسب برای کارگاه‌ها و خطوط تولید کوچک

   • TD-1000C-AO → دارای خروجی آنالوگ، مناسب برای سیستم‌های اتوماسیون صنعتی

هرگونه اختلال در عملکرد لودسل یا نمایشگر وزن، می‌تواند باعث توقف خط تولید یا خطاهای جدی در فرآیند توزین شود.

مشکلات رایج لودسل و نمایشگر وزن و روند تعمیر تخصصی آن‌ها

1. دستگاه روشن نمی‌شود

علت مشکل:

• خرابی در بخش تغذیه برد نمایشگر (آداپتور یا منبع تغذیه داخلی)
• سوختگی فیوز حفاظتی یا رگولاتور ولتاژ
• آسیب به مدار پاور داخلی دستگاه بر اثر نوسان برق یا اتصال کوتاه

روند تعمیر:

• تست ورودی برق با مولتی‌متر و اطمینان از ولتاژ صحیح تغذیه
• بررسی فیوز و تعویض در صورت سوختگی
• بررسی رگولاتورها و ترانزیستورهای مدار پاور، تعویض قطعات معیوب مانند دیود، خازن و آی‌سی‌های پاور
• تست ولتاژهای خروجی بخش تغذیه و اطمینان از تأمین برق مناسب برای بخش‌های دیگر دستگاه
• انجام تست نهایی برای اطمینان از روشن شدن نمایشگر بدون ارور

2. سنسور (لودسل) شناسایی نمی‌شود

علت مشکل:

• قطع بودن کابل یا سوکت ارتباطی بین لودسل و نمایشگر وزن
• خرابی در مبدل آنالوگ به دیجیتال (ADC) روی برد نمایشگر
• خرابی یا اختلال در مدار تحریک ولتاژ (Excitation) لودسل
• آسیب فیزیکی به خود لودسل (پارگی سیم‌ها یا شکستگی داخلی سنسور)

روند تعمیر:

• بررسی سلامت سیم‌کشی و کانکتورهای ورودی لودسل به نمایشگر با مولتی‌متر
• تست سیگنال خروجی لودسل و مقدار مقاومت سیم‌پیچ‌های داخلی (مقایسه با مقادیر استاندارد)
• بررسی مدار Excitation و تعویض رگولاتورها یا درایورها در صورت وجود ولتاژ نامناسب
• تست مبدل ADC و تعویض آی‌سی در صورت اختلال در تبدیل سیگنال آنالوگ به دیجیتال
• کالیبراسیون مجدد لودسل پس از تعمیر برای دقت بیشتر در اندازه‌گیری

3. خطای ارتباطی دارد

علت مشکل:

• تنظیمات نادرست پروتکل‌های ارتباطی (RS-232، RS-485، Modbus و …)
• خرابی آی‌سی درایورهای ارتباط سریال یا شبکه روی برد اصلی
• نویز یا افت کیفیت سیگنال به دلیل کابل‌کشی نامناسب یا اتصال زمین غیرصحیح
• اختلال در نرم‌افزار داخلی دستگاه یا خرابی حافظه EEPROM

روند تعمیر:

• بررسی تنظیمات ارتباطی در منوی نمایشگر و تطبیق آن با دستگاه‌های کنترلی دیگر
• تست درایورهای ارتباطی و تعویض آی‌سی‌های RS-232، RS-485 یا درایورهای شبکه
• بررسی کیفیت کابل‌ها و اتصال صحیح به زمین برای حذف نویز احتمالی
• به‌روزرسانی نرم‌افزار نمایشگر در صورت بروز خطای نرم‌افزاری یا خرابی EEPROM
• انجام تست ارتباط با سیستم‌های بالادستی پس از رفع مشکل برای اطمینان از انتقال دیتا

4. بعد از روشن شدن ارور می‌دهد

علت مشکل:

• خطا در کالیبراسیون دستگاه یا ورود داده‌های نادرست به حافظه
• خرابی در بخش پردازشگر مرکزی (CPU یا میکروکنترلر)
• سنسور لودسل آسیب دیده و سیگنال غیرواقعی به نمایشگر ارسال می‌کند
• وجود خطا در خواندن مقدار وزن یا صفر نشدن دستگاه هنگام راه‌اندازی

روند تعمیر:

• بررسی دقیق کدهای خطا نمایش داده شده و تحلیل براساس دفترچه راهنمای دستگاه
• تست CPU و بخش حافظه و در صورت نیاز پروگرام مجدد یا تعویض میکروکنترلر
• کالیبراسیون مجدد سیستم و تنظیم نقطه صفر برای حذف خطاهای اولیه
• تعویض لودسل آسیب دیده و انجام تست وزن‌کشی در شرایط مختلف باری
• بررسی و اصلاح نرم‌افزار داخلی در صورت بروز خطای نرم‌افزاری

روند تخصصی تعمیر لودسل و نمایشگر وزن

1. عیب‌یابی دقیق اولیه
   بررسی ولتاژها، سیگنال‌های خروجی و ورودی و خطاهای اعلام‌شده توسط دستگاه.
2. جداسازی ماژول‌های معیوب
   ایزوله کردن بردهای معیوب، مدار تغذیه، مبدل‌های سیگنال یا ماژول‌های ارتباطی جهت تعمیر مجزا.

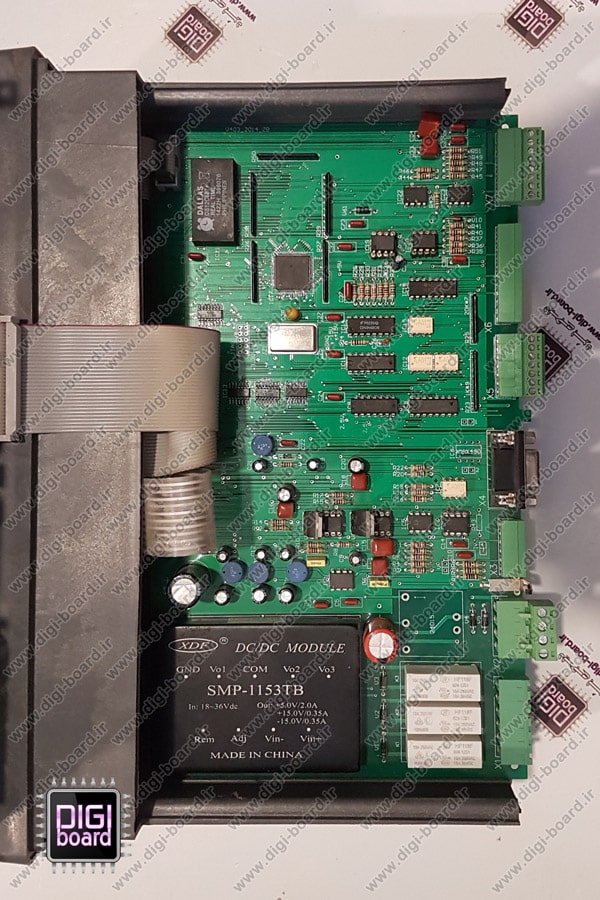

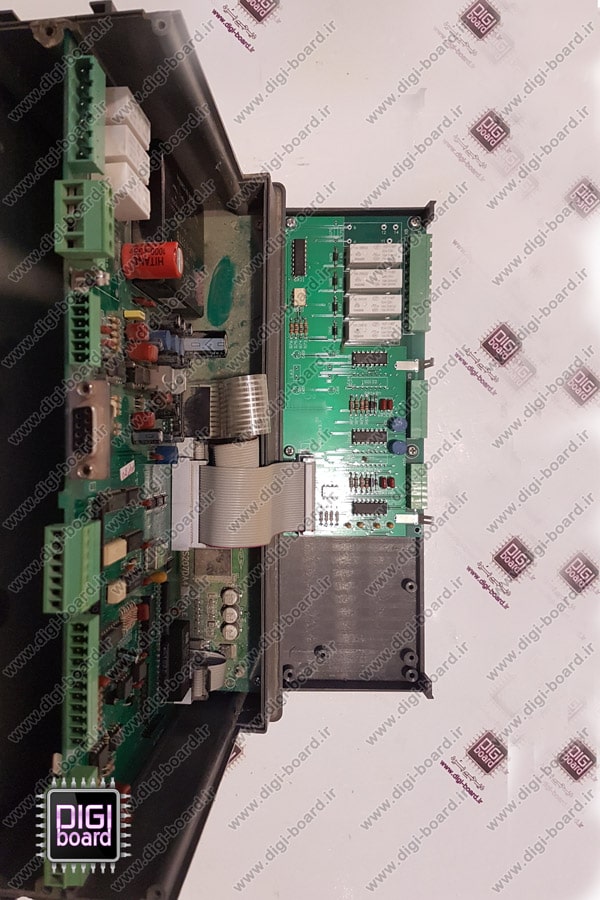

3. تعمیر برد الکترونیکی
   تعویض قطعات معیوب نظیر رگولاتورها، درایورهای سیگنال، آی‌سی‌های ADC و CPU با تجهیزات پیشرفته.
4. کالیبراسیون نهایی دستگاه
   انجام تست وزن‌کشی با وزنه‌های استاندارد و تنظیم مجدد حساسیت و نقطه صفر سیستم.
5. تست نهایی و تحویل دستگاه
   بررسی کامل عملکرد لودسل و نمایشگر در شرایط باری مختلف، تست ارتباط با سیستم‌های بالادستی و اطمینان از رفع کامل ایرادات.
