تعمیر فلو ترانسمیتر زیمنس؛ راهکارهای تخصصی عیب‌یابی و بازیابی عملکرد

مقدمه

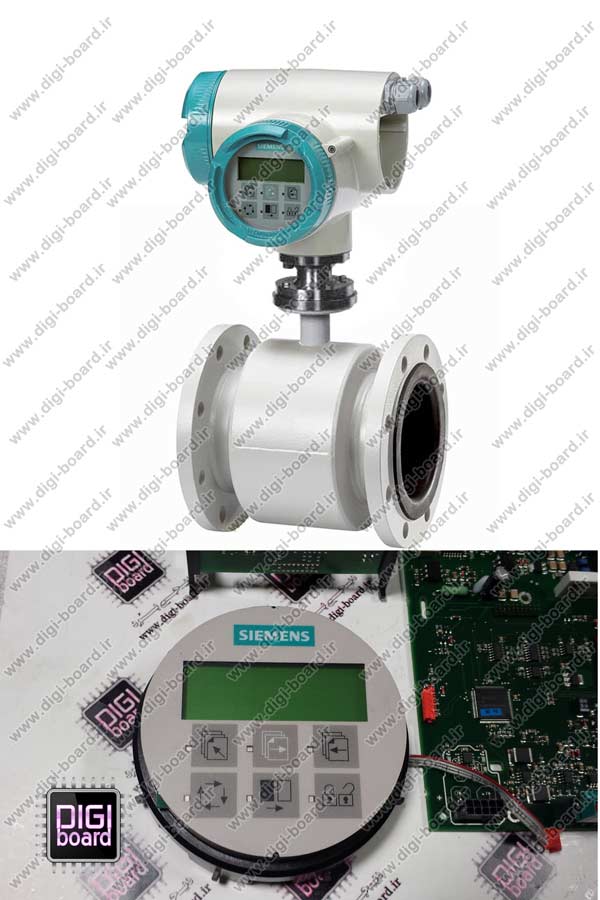

در قلب سیستم‌های کنترل فرآیند و اتوماسیون صنعتی، اندازه‌گیری دقیق پارامترهای فیزیکی نقش حیاتی ایفا می‌کند. فلو ترانسمیترهای زیمنس (Siemens Flow Transmitters) به عنوان یکی از پیشرفته‌ترین و قابل‌اعتمادترین تجهیزات ابزار دقیق در جهان شناخته می‌شوند که وظیفه اندازه‌گیری دبی یا نرخ جریان سیالات (مایعات و گازها) را بر عهده دارند.

این تجهیزات با بهره‌گیری از تکنولوژی‌های مختلفی مانند الکترومغناطیسی (MAG)، کوریولیس (Coriolis)، اولتراسونیک و ورتکس، داده‌های حیاتی را برای سیستم‌های کنترلی (PLC/DCS) ارسال می‌کنند. با این حال، شرایط سخت محیطی در صنایع، نوسانات الکتریکی و استهلاک قطعات می‌تواند منجر به بروز خطا یا توقف کامل این دستگاه‌ها شود.

در چنین شرایطی، تعمیر فلو ترانسمیتر زیمنس به جای تعویض آن، نه تنها راهکاری اقتصادی‌تر است، بلکه در بسیاری از موارد به دلیل تحریم‌ها و مشکلات تأمین کالا، سریع‌ترین راه برای بازگرداندن خط تولید به وضعیت نرمال محسوب می‌شود. اما باید توجه داشت که ساختار داخلی این ترانسمیترها بسیار پیچیده است و تعمیر آن‌ها فراتر از یک تعویض قطعه ساده است.

تعمیرات تجهیزات و ابزارهای صنعتی توسط تیم متخصص دیجی‌ برد

این فرآیند نیازمند شناخت دقیق مدارهای آنالوگ و دیجیتال، تسلط بر پروتکل‌های ارتباطی صنعتی و دسترسی به تجهیزات کالیبراسیون دقیق است. در این مقاله تخصصی از دیجی برد، به بررسی فنی مشکلات رایج، ریشه‌یابی خطاها و مراحل استاندارد تعمیرات این تجهیزات ارزشمند خواهیم پرداخت.

تحلیل فنی و ساختاری فلو ترانسمیترهای زیمنس و اهمیت تعمیرات

فلو ترانسمیترهای زیمنس تجهیزاتی ترکیبی هستند که از دو بخش اصلی تشکیل شده‌اند: سنسور (Sensor) که در تماس مستقیم یا غیرمستقیم با سیال است و ترانسمیتر (Transmitter) که وظیفه پردازش سیگنال خام سنسور و تبدیل آن به یک سیگنال استاندارد خروجی (مانند 4-20mA یا سیگنال‌های دیجیتال) را دارد. درک این ساختار برای تعمیر فلو ترانسمیتر زیمنس بسیار ضروری است، زیرا ماهیت خرابی در هر یک از این بخش‌ها متفاوت است.

بخش الکترونیکی این دستگاه‌ها معمولاً شامل بردهای منبع تغذیه، بردهای پردازنده سیگنال (DSP)، مبدل‌های آنالوگ به دیجیتال (ADC) و ماژول‌های ارتباطی است. کیفیت ساخت بالای زیمنس باعث می‌شود این تجهیزات عمر طولانی داشته باشند، اما همین پیچیدگی باعث می‌شود که عیب‌یابی آن‌ها نیازمند تخصص بالایی باشد.

اهمیت تعمیرات صحیح این دستگاه‌ها زمانی مشخص می‌شود که تأثیر خرابی آن‌ها را بر کل پروسه تولید در نظر بگیریم. یک فلو ترانسمیتر معیوب می‌تواند اطلاعات نادرستی به اتاق کنترل ارسال کند. این اطلاعات غلط ممکن است باعث سرریز مخازن، ترکیب نادرست مواد شیمیایی، آسیب به پمپ‌ها و حتی خطرات ایمنی جدی شود.

بنابراین، هدف از تعمیر صرفاً روشن کردن دستگاه نیست، بلکه بازگرداندن “دقت” و “قابلیت اطمینان” آن است. بسیاری از شرکت‌ها و ادارات با مشاهده خطاهای اولیه، اقدام به کنار گذاشتن دستگاه می‌کنند، در حالی که در اکثر موارد، خرابی مربوط به یک بخش خاص از مدار الکترونیکی یا گرفتگی سنسور است که با هزینه بسیار کمتر قابل رفع می‌باشد.

از سوی دیگر، تکنولوژی‌های به کار رفته در فلو ترانسمیترهای زیمنس، مانند سیستم‌های تشخیص خودکار (Self-Diagnostics) و جبران‌سازی دما و فشار، فرآیند تعمیر را تخصصی‌تر می‌کنند. تعمیرکار باید بتواند لاگ‌های خطای داخلی دستگاه را استخراج کرده و تفسیر کند. برای مثال، خطای مربوط به “Empty Pipe” در فلومترهای مغناطیسی ممکن است واقعی باشد یا ناشی از خرابی مدار تشخیص رسانایی الکتریکی.

تشخیص اشتباه در این مرحله می‌تواند منجر به تعمیرات بیهوده و اتلاف هزینه شود. بنابراین، فرآیند تعمیر فلو ترانسمیتر زیمنس باید بر اساس استانداردهای شرکت سازنده و با استفاده از قطعات اورجینال و تجهیزات تست دقیق انجام پذیرد تا دستگاه بتواند مجدداً در شرایط سخت صنعتی عملکرد پایداری داشته باشد.

عیب‌یابی تخصصی و بررسی مشکلات رایج در عملکرد دستگاه

تجربه نشان داده است که درخواست‌ها برای تعمیر فلو ترانسمیتر زیمنس معمولاً ناشی از چند دسته خطای مشخص است. شناخت این خطاها اولین گام در روند تعمیرات است.

• یکی از شایع‌ترین مشکلات، روشن نشدن دستگاه است. این مسئله که به اصطلاح “Dead Instrument” نامیده می‌شود، می‌تواند ریشه در منبع تغذیه سایت یا مدار پاور داخلی ترانسمیتر داشته باشد.

نوسانات ولتاژ ورودی، اسپایک‌های جریان و یا سوختن فیوزهای محافظ داخلی و وریستورها از دلایل اصلی این اتفاق هستند. در این حالت تکنسین باید مسیر ورودی پاور، یکسوسازها و رگولاتورهای ولتاژ روی برد اصلی را با دقت بررسی کند.

• مشکل رایج دوم، عدم تشخیص جریان یا قرائت مقدار صفر در حالی که سیال در حال حرکت است، می‌باشد. این خطا می‌تواند ناشی از قطع شدن سیم‌کشی بین سنسور و ترانسمیتر، خرابی کویل‌های تحریک (در مدل‌های مغناطیسی) یا خرابی پیزوالکتریک‌ها (در مدل‌های اولتراسونیک) باشد. همچنین انسداد مکانیکی در مسیر عبور سیال یا رسوب‌گیری شدید روی الکترودها می‌تواند مانع از القای ولتاژ یا ارسال امواج صوتی شود. در چنین شرایطی، تعمیر فلو ترانسمیتر زیمنس نیازمند باز کردن بخش سنسور و شستشوی تخصصی یا تعویض قطعات حسگر است.
• خطای سوم که بسیار چالش‌برانگیز است، خطای اندازه‌گیری یا دریفت (Drift) است.

در این حالت دستگاه روشن است و جریان را نشان می‌دهد، اما مقدار نشان داده شده با مقدار واقعی اختلاف دارد. این مشکل می‌تواند ناشی از بهم ریختن کالیبراسیون، نویزهای محیطی (تداخل الکترومغناطیسی)، تغییر ویژگی‌های سیال (مانند تغییر رسانایی یا ویسکوزیته) یا خرابی در مدار فیلترینگ سیگنال باشد.

•  عدم عملکرد خروجی‌های دستگاه (مانند خروجی جریان 4-20mA یا خروجی پالس) نیز از دیگر خرابی‌های متداول است که معمولاً به دلیل آسیب دیدن درایورهای خروجی یا چیپ‌های DAC (دیجیتال به آنالوگ) رخ می‌دهد.

اختلال در پروتکل‌های ارتباطی و انتقال داده

فلو ترانسمیترهای مدرن زیمنس تنها یک ابزار اندازه‌گیری ساده نیستند؛ آن‌ها نودهای هوشمند در شبکه صنعتی هستند. بسیاری از مدل‌ها از پروتکل‌هایی نظیر HART، Profibus PA/DP، Modbus یا Foundation Fieldbus برای ارسال داده‌ها استفاده می‌کنند. از کار افتادن پروتکل‌های ارتباطی یکی از پیچیده‌ترین بخش‌های تعمیر فلو ترانسمیتر زیمنس است.

این مشکل می‌تواند به صورت عدم شناسایی دستگاه در شبکه، قطع و وصل شدن ارتباط یا ارسال داده‌های مخدوش ظاهر شود. دلایل این امر می‌تواند خرابی در چیپست مودم (مانند چیپ HART)، مشکلات امپدانس خط، خرابی ترمینال‌های ارتباطی یا آسیب‌های نرم‌افزاری (Firmware) باشد. عیب‌یابی این بخش نیازمند استفاده از اسیلوسکوپ برای بررسی شکل موج سیگنال‌های ارتباطی و استفاده از هند-هلد کالیبراتورها (Handheld Communicators) برای تست پاسخگویی دستگاه است.

خرابی سنسورها و تأثیرات محیطی

سنسور، چشم و گوش فلو ترانسمیتر است. هرگونه آسیب فیزیکی به سنسور مستقیماً منجر به ناکارآمدی دستگاه می‌شود. در فلومترهای الکترومغناطیسی زیمنس، الکترودها ممکن است دچار خوردگی شیمیایی شده یا با لایه‌ای از چربی و رسوب پوشانده شوند که مانع از تماس الکتریکی با سیال می‌گردد. در مدل‌های کوریولیس، تیوب‌های نوسان‌کننده ممکن است بر اثر ضربه یا تنش‌های مکانیکی دچار تغییر شکل میکروسکوپی شوند که فرکانس رزونانس آن‌ها را تغییر می‌دهد.

همچنین نفوذ رطوبت به داخل محفظه سنسور (IP Rating Failure) یکی از عوامل اصلی خرابی سنسور هاست که باعث اتصال کوتاه یا خوردگی اتصالات داخلی می‌شود. در فرآیند تعمیر فلو ترانسمیتر زیمنس، تست مقاومت عایقی (Megger Test) کویل‌ها و الکترودها برای اطمینان از سلامت سنسور امری ضروری است که باید با دقت و ولتاژ مناسب انجام شود تا به سنسور آسیب بیشتری وارد نگردد.

مراحل استاندارد و فنی تعمیر فلو ترانسمیتر زیمنس

فرآیند تعمیرات در مراکز تخصصی مانند دیجی برد بر اساس یک فلوچارت دقیق و مهندسی شده انجام می‌شود تا احتمال خطا به صفر برسد.

1. اولین و مهم‌ترین گام، ایمنی و جداسازی صحیح است. پیش از هر اقدامی، دستگاه باید به طور کامل از منبع تغذیه جدا شود. این کار نه تنها برای حفظ ایمنی تکنسین در برابر برق‌گرفتگی ضروری است، بلکه از آسیب دیدن بیشتر مدارهای الکترونیکی در حین باز و بسته کردن جلوگیری می‌کند.
2. پس از جداسازی، بازرسی ظاهری دقیق (Visual Inspection) برای یافتن آثار سوختگی، آب‌خوردگی، شکستگی ترمینال‌ها یا باد کردن خازن‌ها انجام می‌شود.
3. مرحله بعدی، بررسی دقیق بلوک منبع تغذیه است. تکنسین با استفاده از مولتی‌متر و منبع تغذیه آزمایشگاهی، ولتاژها و جریان‌های مصرفی دستگاه را پایش می‌کند. هرگونه جریان‌کشی غیرعادی نشان‌دهنده اتصال کوتاه در مدارات داخلی است.
4. پس از اطمینان از سلامت بخش پاور، نوبت به تست مدارات پردازشی و سنسور می‌رسد. در این مرحله از تعمیر فلو ترانسمیتر زیمنس، سیگنال‌های ورودی از سنسور شبیه‌سازی می‌شوند تا عملکرد برد اصلی در پردازش اطلاعات سنجیده شود. اگر برد اصلی سالم باشد ولی دستگاه کار نکند، تمرکز بر روی تعمیر یا تعویض سنسور و اتصالات مربوط به آن (مانند کابل‌های شیلد دار) قرار می‌گیرد.
5. در نهایت، پس از تعمیر سخت‌افزاری، مهم‌ترین بخش یعنی “کالیبراسیون و تنظیمات نرم‌افزاری” انجام می‌شود. بدون کالیبراسیون دقیق، تعمیر فاقد ارزش فنی است. مقادیر Zero و Span دستگاه باید مجدداً تنظیم شوند و ضرایب اصلاحی (K-Factor) بر اساس مشخصات سنسور وارد سیستم گردند.

تعمیر و بازسازی مدارهای الکترونیکی (PCB)

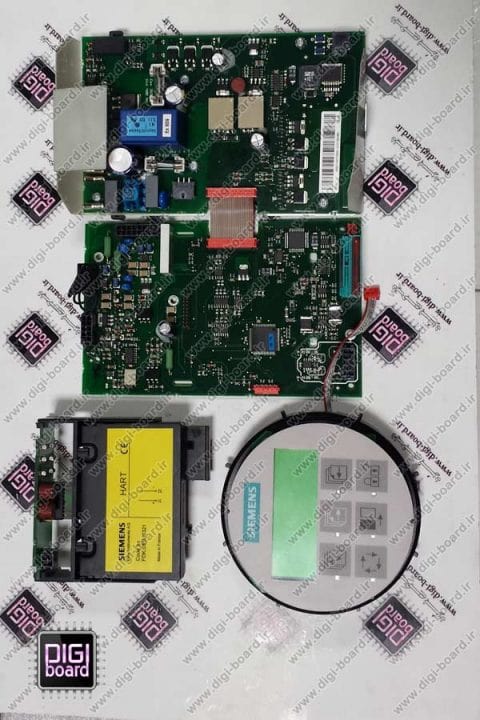

قلب تپنده فلو ترانسمیتر، بردهای الکترونیکی چند لایه و پیچیده آن است. خرابی در این بخش‌ها معمولاً به دلیل نوسانات شدید برق، دمای بالا یا فرسودگی قطعات (Aging) رخ می‌دهد. در پروسه تعمیر فلو ترانسمیتر زیمنس، تکنسین‌های الکترونیک با استفاده از نقشه‌های شماتیک و ابزارهای عیب‌یابی پیشرفته، قطعات معیوب نظیر میکروکنترلرها، آپ‌امپ‌ها، ترانزیستورها و خازن‌های الکترولیتی را شناسایی می‌کنند.

 تعویض این قطعات نیازمند مهارت بالای لحیم‌کاری قطعات SMD و BGA است. همچنین در برخی موارد، برنامه‌ریزی مجدد حافظه (EEPROM/Flash) برای رفع باگ‌های نرم‌افزاری یا بازیابی تنظیمات کارخانه ضروری است. استفاده از قطعات اورجینال و با کیفیت صنعتی در این مرحله برای تضمین طول عمر دستگاه تعمیر شده بسیار حیاتی است.

کالیبراسیون دقیق و تست نهایی عملکرد

پایان عملیات سخت‌افزاری، شروع مرحله حساس کالیبراسیون است. کالیبراسیون فرآیندی است که در آن خروجی دستگاه با یک استاندارد مرجع مقایسه و تنظیم می‌شود. در تعمیر فلو ترانسمیتر زیمنس، کالیبراسیون ممکن است به صورت خشک (Dry Calibration) با شبیه‌سازی سیگنال‌های الکترونیکی و یا به صورت تر (Wet Calibration) با عبور سیال واقعی در آزمایشگاه فلو انجام شود.

پارامترهایی مانند “Zero Trim” (تنظیم نقطه صفر) و “Span Trim” (تنظیم دامنه اندازه‌گیری) باید با دقت بسیار بالا تنظیم شوند. پس از کالیبراسیون، دستگاه تحت تست نهایی (Burn-in Test) قرار می‌گیرد تا برای مدت مشخصی روشن مانده و عملکرد آن در شرایط کاری پایش شود. این تست برای اطمینان از پایداری تعمیرات و عدم وجود خطاهای حرارتی انجام می‌گیرد. تنها پس از عبور موفقیت‌آمیز از تمامی این مراحل، دستگاه آماده تحویل به کارفرما و نصب مجدد در سایت می‌باشد.

نتیجه‌گیری

فلو ترانسمیترهای زیمنس ابزارهایی دقیق و گران‌قیمت هستند که عملکرد صحیح آن‌ها ضامن کیفیت و ایمنی در صنایع مختلف است. بروز خرابی در این تجهیزات امری اجتناب‌ناپذیر است، اما مواجهه صحیح با آن می‌تواند تفاوت بین یک توقف کوتاه‌مدت و یک بحران هزینه‌بر را رقم بزند. تعمیر فلو ترانسمیتر زیمنس فرآیندی کاملاً تخصصی است که نباید با تعمیرات عمومی الکترونیک اشتباه گرفته شود. این کار نیازمند دانش عمیق در مهندسی ابزار دقیق، الکترونیک و مکانیک سیالات است.

تأکید می‌شود که شرکت‌ها و ادارات محترم از سپردن این تجهیزات به افراد غیر متخصص یا تلاش برای تعمیرات داخلی (DIY) بدون تجهیزات کالیبراسیون جداً خودداری کنند، زیرا این کار می‌تواند منجر به آسیب‌های غیرقابل بازگشت به سنسور یا بردهای اصلی شود. با بهره‌گیری از خدمات مراکز تخصصی و تکنسین‌های مجرب، می‌توان عمر مفید این تجهیزات را به میزان قابل توجهی افزایش داد و از عملکرد دقیق آن‌ها در سال‌های متمادی بهره‌مند شد. هدف نهایی، بازگرداندن دستگاه به چرخه تولید با بالاترین ضریب اطمینان و دقت است.
