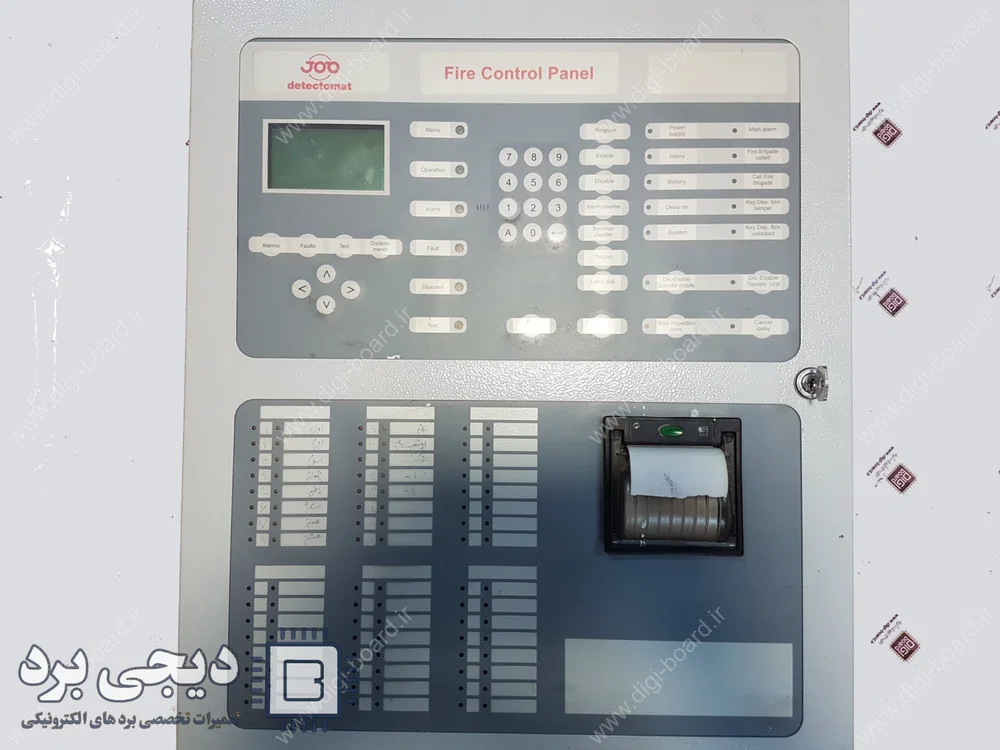

تعمیر فایرآلارم دتکتومیت Detectomat

سیستم‌های فایر آلارم دتکتومیت (Detectomat 3004) یکی از پیشرفته‌ترین تجهیزات اعلان و اطفاء حریق در پروژه‌های ساختمانی، صنعتی و اداری محسوب می‌شوند. این پنل‌ها با قابلیت‌های گسترده‌ای مثل مدیریت چندین زون، ثبت رخدادها و کنترل سیستم‌های اطفاء حریق، ایمنی فضاهای مختلف را تأمین می‌کنند. با این حال، خرابی‌ها و نقص‌های عملکردی در این سیستم‌ها می‌تواند باعث اختلال در فرآیند هشداردهی و افزایش ریسک آتش‌سوزی شود. در این محتوا، به بررسی مشکلات رایج پنل‌های دتکتومیت 3004 و روند تعمیر تخصصی آن‌ها می‌پردازیم.

مشکلات رایج در سیستم‌های فایرآلارم دتکتومیت و روند تعمیرات

1. عدم روشن شدن دستگاه

علائم:

• روشن نشدن کامل پنل
• عدم دریافت سیگنال‌های ورودی یا خروجی از لوپ‌ها

روند تعمیر:

• بررسی تغذیه ورودی و تست پاورساپلای دستگاه
• تست فیوزها و رله‌های حفاظتی مدار تغذیه
• بررسی اتصالات و عیب‌یابی برد تغذیه
• تعویض یا تعمیر قطعات معیوب (رگولاتورها، ترانس، آی‌سی‌های مدیریت توان)
• تست ولتاژهای داخلی برد و روشن کردن دستگاه برای بررسی صحت عملکرد

2. عدم عملکرد یک یا چند لوپ سیستم

علائم:

• عدم شناسایی دتکتورها در یک یا چند زون
• خطای قطع ارتباط با لوپ‌های مشخص‌شده

روند تعمیر:

• تست و بررسی سیم‌کشی لوپ‌ها و مقاومت مدارها
• بررسی اتصالات ترمینال‌های برد اصلی به لوپ
• تست و تعمیر یا تعویض آی‌سی‌های کنترل لوپ (Driver IC)
• شبیه‌سازی عملکرد لوپ‌ها پس از تعمیر جهت اطمینان از بازگشت عملکرد عادی

3. نمایش خطای ROM یا Fetch Error

علائم:

• پیغام خطا بر روی نمایشگر LCD
• عدم امکان اجرای برنامه‌های تعریف‌شده پنل

روند تعمیر:

• بررسی حافظه ROM و صحت برنامه‌ریزی آن
• پروگرام مجدد IC حافظه یا تعویض آن در صورت آسیب‌دیدگی
• بروزرسانی نرم‌افزار سیستم با DPT-Software
• اطمینان از صحت کلاک و مدار تایمینگ پردازنده

4. عدم عملکرد توابع برنامه‌ریزی‌شده

علائم:

• عدم اجرای توابع کنترلی مانند فعال‌سازی آژیرها یا سیستم‌های اطفاء
• پاسخ ندادن به ورودی‌های تعریف‌شده

روند تعمیر:

• بررسی تنظیمات برنامه‌ریزی با استفاده از نرم‌افزار DPT
• تست ماژول‌های خروجی جهت بررسی ارسال فرمان‌های کنترلی
• تعمیر یا تعویض کارت‌های رابط و ماژول‌های کنترلی
• تست عملکرد سیستم پس از بازنویسی توابع برنامه

5. روشن شدن دستگاه ولی عدم بالا آمدن پنل

علائم:

• روشن ماندن صفحه ابتدایی یا گیر کردن روی لوگوی Detectomat
• عدم نمایش منوها یا دسترسی به تنظیمات زون‌ها

روند تعمیر:

• بررسی سلامت پردازنده اصلی و آی‌سی‌های حافظه فلش
• تعویض آی‌سی برنامه در صورت خرابی
• پروگرام مجدد برد کنترلر مرکزی با استفاده از نرم‌افزار تخصصی
• بررسی سیگنال‌های ساعت و مدار Reset برای اطمینان از عملکرد صحیح بوت دستگاه

6. خطا در ارتباط با تجهیزات جانبی

علائم:

• قطع ارتباط با ماژول‌های توسعه، کارت‌های ورودی/خروجی و سیستم‌های اطفاء
• عدم شناسایی تجهیزات متصل به شبکه RS-232 یا سایر پروتکل‌ها

روند تعمیر:

• بررسی پورت‌های ارتباطی (RS-232 و شبکه داخلی)
• تست مدارهای ترانس‌ایزوله و آی‌سی‌های رابط شبکه
• تعمیر یا تعویض ماژول‌های شبکه داخلی و بررسی تنظیمات آدرس‌دهی
• تست کامل شبکه پس از تعمیر و اطمینان از شناسایی همه اجزا توسط پنل

7. مشکلات حافظه رخدادها و ثبت لاگ

علائم:

• عدم ذخیره پیام‌های هشدار یا پاک شدن حافظه رخدادها
• نمایش پیام خطا هنگام بررسی گزارشات رویداد

روند تعمیر:

• بررسی حافظه داخلی رویدادها و تست آی‌سی EEPROM
• تعویض قطعات ذخیره‌سازی در صورت آسیب‌دیدگی
• کالیبراسیون مجدد نرم‌افزار و تنظیم حافظه لاگ جهت ثبت حداکثر 500 رخداد طبق استاندارد دستگاه
• تست عملکرد گزارش‌گیری پس از تعمیر

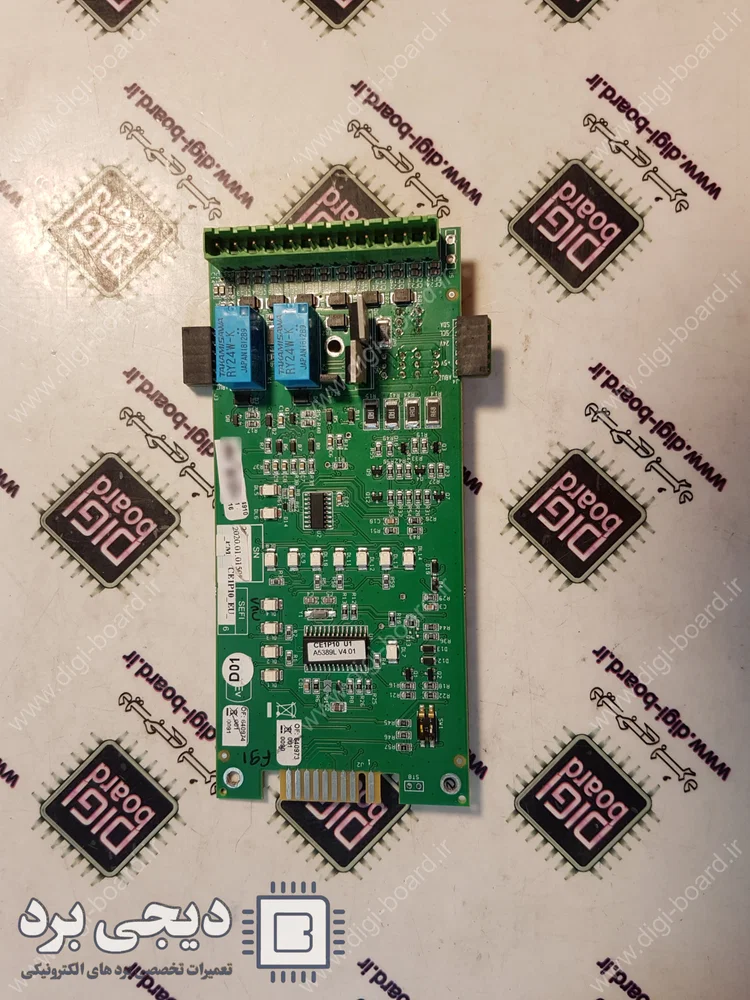

8. خطا در مدار اطفاء حریق و سیستم‌های گازی

علائم:

• فعال نشدن سیستم اطفاء پس از هشدار
• عدم ارسال سیگنال فرمان قطع برق به تابلوهای برق اضطراری

روند تعمیر:

• تست عملکرد مدار خروجی ماژول اطفاء گاز مطابق با استاندارد EN 12094
• بررسی ترانزیستورهای خروجی و رله‌های کنترل اطفاء
• تست مدار ایزوله‌کننده و تعمیر یا تعویض درایورهای فرمان خروجی
• شبیه‌سازی عملکرد سیستم اطفاء جهت تست نهایی و اطمینان از صحت کارکرد

نکات مهم در تعمیر فایرآلارم دتکتومیت Detectomat 3004

• تمامی قطعات حساس از نظر استانداردهای EN 61000 و VdS پس از تعمیر تست EMC و عملکرد حرارتی می‌شوند.
• پروسه تست شامل شبیه‌سازی سناریوهای حریق و بررسی پاسخ‌دهی سیستم در شرایط واقعی می‌باشد.
• استفاده از نرم‌افزار DPT برای برنامه‌ریزی مجدد و انجام بروزرسانی‌های نرم‌افزاری پس از تعمیر الزامی است.
• تست نهایی با ماژول‌های لوپ و دتکتورهای شبیه‌ساز جهت اطمینان از رفع کلیه خطاها انجام می‌شود.
