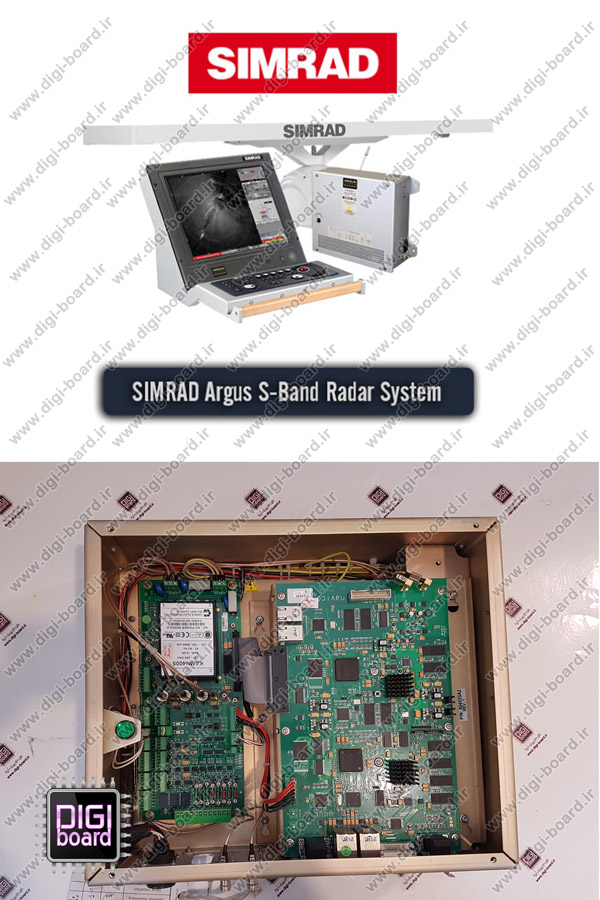

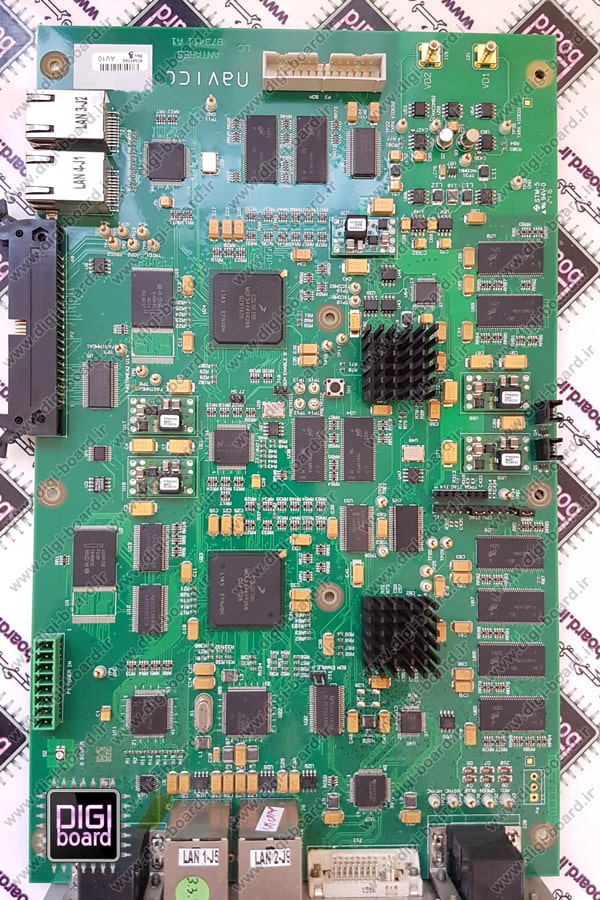

تعمیر رادار دریایی سیمراد SIMRAD

رادارهای دریایی سیمراد SIMRAD از تجهیزات کلیدی ناوبری در شناورهای بزرگ و متوسط به شمار می‌روند که با بهره‌گیری از باندهای S-Band و X-Band، داده‌های موقعیت، فاصله و سرعت اجسام متحرک و ثابت در مسیر دریانوردی را فراهم می‌کنند. به دلیل پیچیدگی فنی این سیستم‌ها، خرابی در بخش‌های الکترونیکی یا مکانیکی رادار، نیازمند عیب‌یابی تخصصی و تعمیر دقیق بردهای الکترونیکی و اجزای مکانیکی است.

مشکلات رایج رادار دریایی سیمراد SIMRAD و روند تعمیر

۱. روشن نشدن دستگاه رادار

• علت:
  • قطع برق ورودی یا نوسانات ولتاژ برق کشتی
  • سوختگی فیوز یا مدار پاور ساپلای داخلی
  • خرابی برد تغذیه یا مدار کنترل اصلی
• روند تعمیر:
  • بررسی ورودی برق و تست فیوزهای داخلی
  • تست مدار پاور و تعویض قطعات معیوب شامل رگولاتور، ترانزیستور و آی‌سی‌های کنترل ولتاژ
  • تعمیر یا تعویض برد کنترل اصلی پس از تست عملکرد مدارهای فرمان

۲. توقف یا چرخش نامنظم آنتن رادار

• علت:
  • خرابی موتور آنتن یا گیربکس چرخان
  • ایراد در انکودر موقعیت یا سنسور زاویه آنتن
  • مشکل در مدار فرمان موتور آنتن
• روند تعمیر:
  • تست ولتاژ و جریان ورودی موتور آنتن، تعویض موتور یا گیربکس معیوب
  • تست انکودر و سنسور موقعیت، کالیبراسیون مجدد در صورت نیاز
  • تعمیر برد کنترل موتور و بررسی مسیرهای سیگنال دهی فرمان

۳. ارسال سیگنال ضعیف یا عدم دریافت داده

• علت:
  • خرابی مگنترون در واحد ترانسمیتر
  • آسیب در موج‌برها یا قطع کانکتورهای ارتباطی فرکانس بالا
  • نقص در گیرنده RF یا پردازش سیگنال دیجیتال
• روند تعمیر:
  • تست مگنترون و تعویض در صورت کاهش توان خروجی
  • بررسی سلامت موج‌برها و کانکتورهای RF، تعویض قطعات آسیب‌دیده
  • تعمیر برد گیرنده و ماژول DSP جهت افزایش کیفیت سیگنال‌های دریافتی

۴. نویز بالا یا اختلال در داده‌های نمایشگر

• علت:
  • عدم فیلتر مناسب سیگنال‌های RF یا خرابی فیلترهای EMI
  • اختلال در مدارهای پردازش دیجیتال سیگنال
  • ارتینگ نامناسب کشتی و تداخل سیگنال‌های الکترومغناطیسی
• روند تعمیر:
  • بررسی و تعویض فیلترهای RF و EMI
  • تعمیر برد DSP و مدارهای پردازش سیگنال دیجیتال
  • بهبود سیستم ارتینگ و شیلدینگ کابل‌ها جهت کاهش نویز الکترومغناطیسی

۵. عملکرد نادرست یا خاموشی صفحه نمایشگر

• علت:
  • خرابی بک‌لایت یا مدار تغذیه نمایشگر
  • قطعی ارتباط برد کنترل با نمایشگر
  • آسیب به درایور گرافیکی برد اصلی
• روند تعمیر:
  • تست ولتاژ تغذیه نمایشگر، تعویض پنل یا تعمیر مدار بک‌لایت
  • بررسی و تعمیر کانکتورهای فلت و کابل‌های دیتا
  • تعمیر مدار گرافیک و درایورهای پردازش تصویر در برد اصلی

۶. عدم همگام‌سازی با GPS یا AIS

• علت:
  • خرابی ماژول GPS یا AIS
  • مشکل در پروتکل ارتباطی بین سیستم ناوبری و رادار
  • عدم تطابق نرم‌افزارهای سیستم
• روند تعمیر:
  • تست ماژول‌های GPS و AIS و تعویض ماژول معیوب
  • بررسی پروتکل‌های ارتباطی و تنظیم مجدد سیستم‌های داده‌ای
  • به‌روزرسانی نرم‌افزار ناوبری و هماهنگ‌سازی اطلاعات ورودی و خروجی

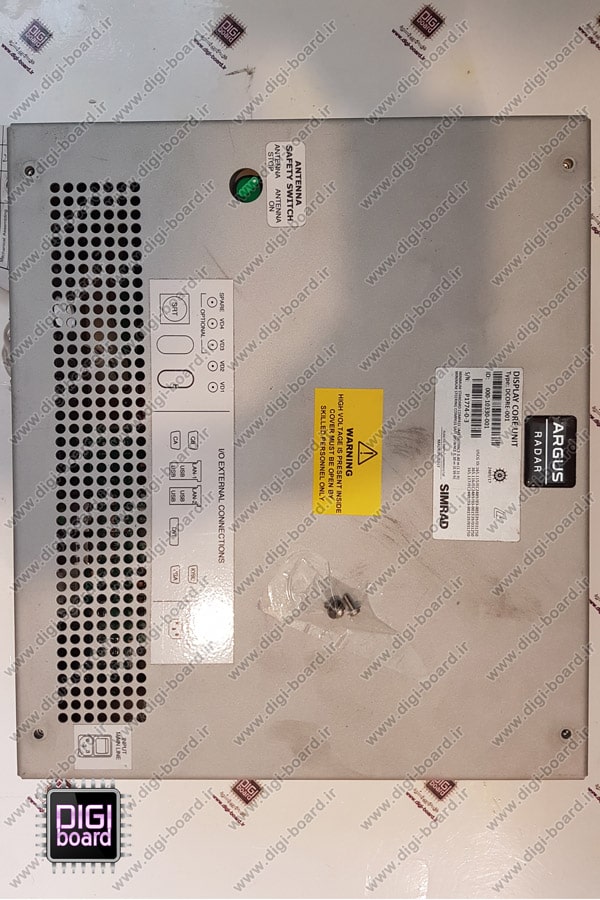

روند کلی تعمیر رادار دریایی سیمراد SIMRAD

۱. بررسی و عیب‌یابی اولیه

• بررسی ولتاژ ورودی، وضعیت فیوزها و سلامت سیستم تغذیه
• خواندن ارورهای ثبت شده در سیستم با نرم‌افزار دیاگ
• بررسی اولیه آنتن، مگنترون و ماژول‌های پردازشی

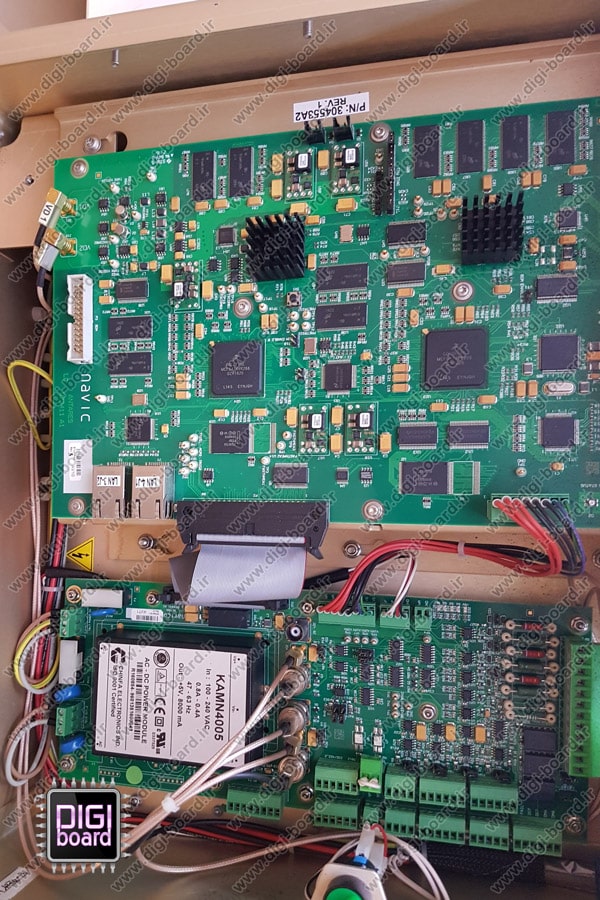

۲. باز کردن و بررسی قطعات داخلی

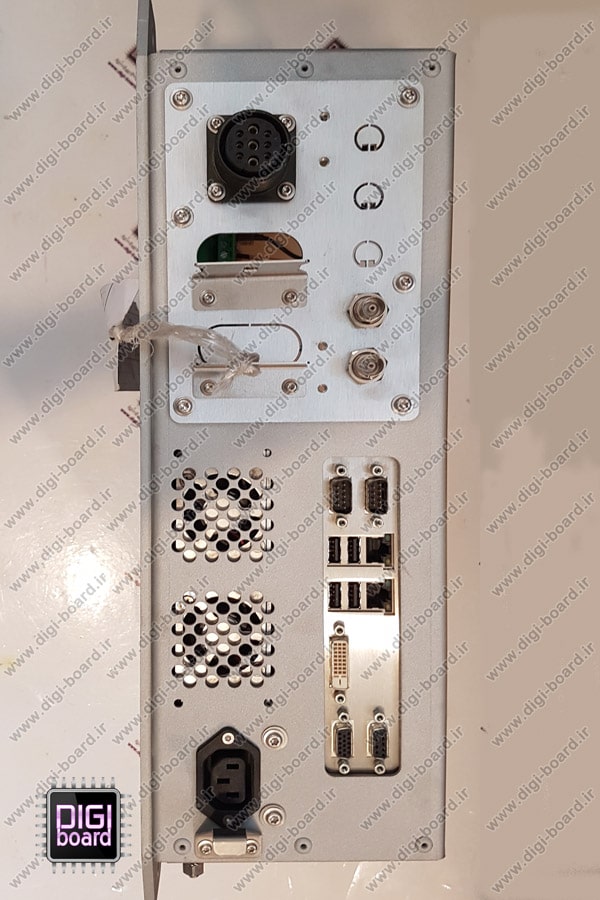

• قطع برق و باز کردن واحد پردازش، ترانسمیتر و آنتن
• تست دقیق برد کنترل، پاور ساپلای، مگنترون، موتور آنتن و سنسورها
• بررسی سلامت کابل‌های ارتباطی و کانکتورهای سیگنال

۳. تعمیر و تعویض قطعات معیوب

• تعویض مگنترون، موتور چرخش آنتن یا سنسورهای موقعیت در صورت خرابی
• تعمیر یا تعویض بردهای DSP و پاور ساپلای
• تعویض کانکتورهای آسیب‌دیده و بهبود سیستم ارتینگ و شیلدینگ کابل‌ها

۴. کالیبراسیون و تست نهایی

• تنظیم دقیق فرکانس‌های کاری باند S و X با استانداردهای دریایی
• کالیبراسیون نمایشگر و سیستم پردازش سیگنال
• تست کامل روی کشتی در شرایط عملیاتی برای اطمینان از عملکرد دقیق سیستم

نکات مهم در تعمیر رادار دریایی SIMRAD

• رعایت اصول ایمنی هنگام کار با تجهیزات ولتاژ بالا و فرکانس RF
• استفاده از قطعات اورجینال و استاندارد جهت تضمین دوام و دقت عملکرد
• انجام کالیبراسیون تخصصی پس از هر تعمیر برای اطمینان از صحت داده‌ها
• بررسی دوره‌ای سیستم ارتینگ کشتی برای پیشگیری از ایجاد نویز و اختلال سیگنال
