تعمیر تخصصی پی ال سی PLC

پی ال سی (PLC) یا کنترلر منطقی برنامه‌پذیر، یکی از اجزای حیاتی در سیستم‌های اتوماسیون صنعتی است که وظیفه کنترل فرآیندهای تولید و مدیریت ماشین‌آلات صنعتی را بر عهده دارد. این سیستم‌ها با تحلیل داده‌های ورودی و اجرای برنامه‌های منطقی، عملکرد تجهیزات و ماشین‌آلات را به صورت دقیق و پیوسته هدایت می‌کنند. برند های محبوب این دستگاه در ایران عبارتند از:

1. Mitsubishi Electric (میتسوبیشی الکتریک) – ژاپن
   مدل‌های محبوب:

   • FX5U → سری پیشرفته با سرعت بالا، مناسب سیستم‌های خودکار پیچیده

   • FX3U → محبوب در صنعت ایران، قابلیت توسعه بالا

   • FX1S → مدل پایه و اقتصادی برای کنترل ساده ماشین‌آلات

2. Siemens (زیمنس) – آلمان
   مدل‌های محبوب:

   • S7-1200 → پرکاربردترین مدل در ایران، مناسب پروژه‌های صنعتی و آموزشی

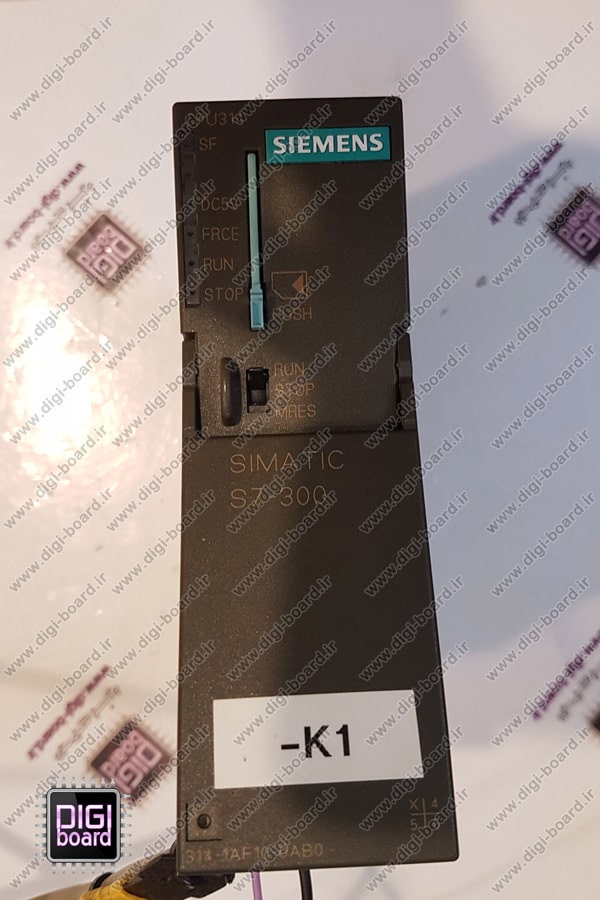

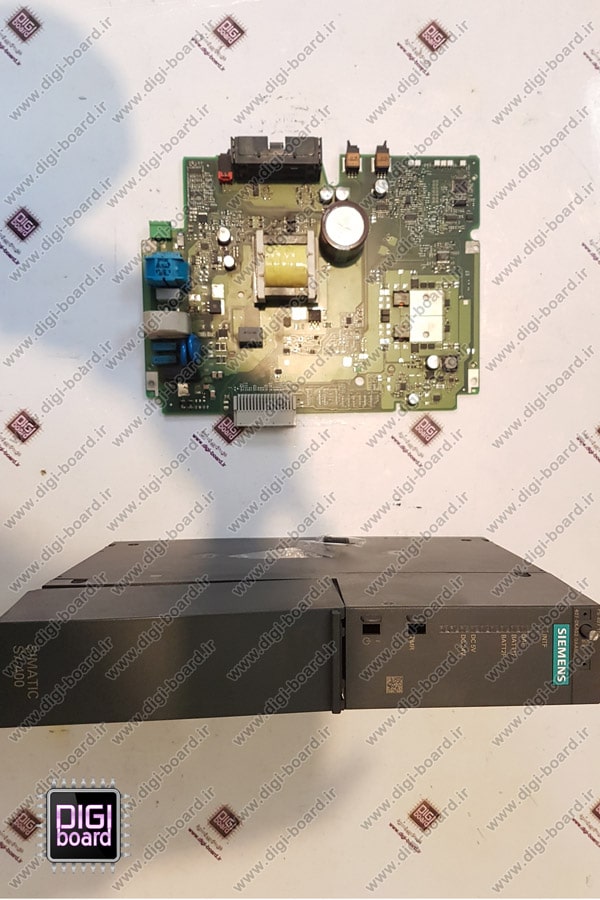

   • S7-300 → قدیمی‌تر ولی بسیار پایدار و مورد استفاده در کارخانه‌ها

   • LOGO! 8 → پی ال سی کوچک با قابلیت برنامه‌نویسی آسان، مناسب پروژه‌های ساده

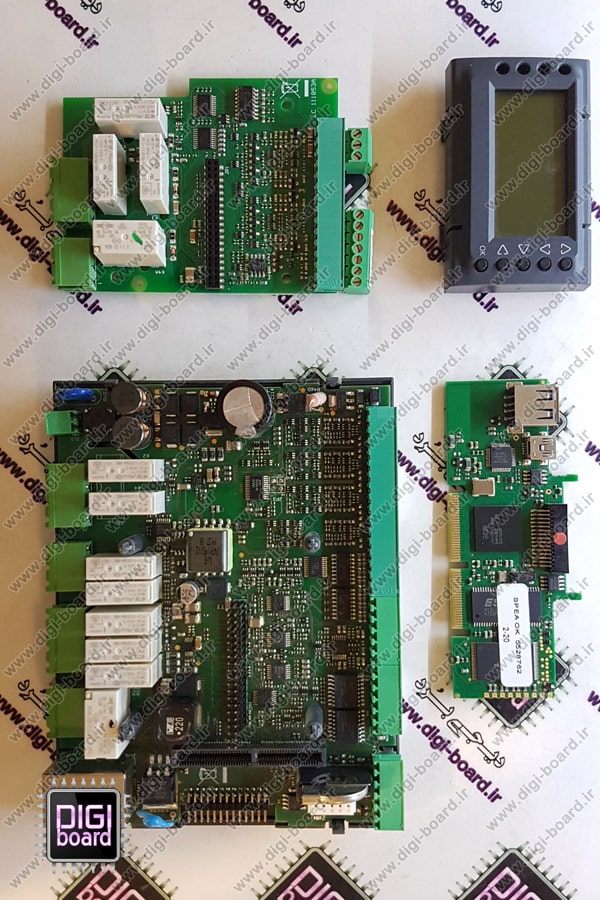

3. Schneider Electric (اشنایدر الکتریک) – فرانسه
   مدل‌های محبوب:

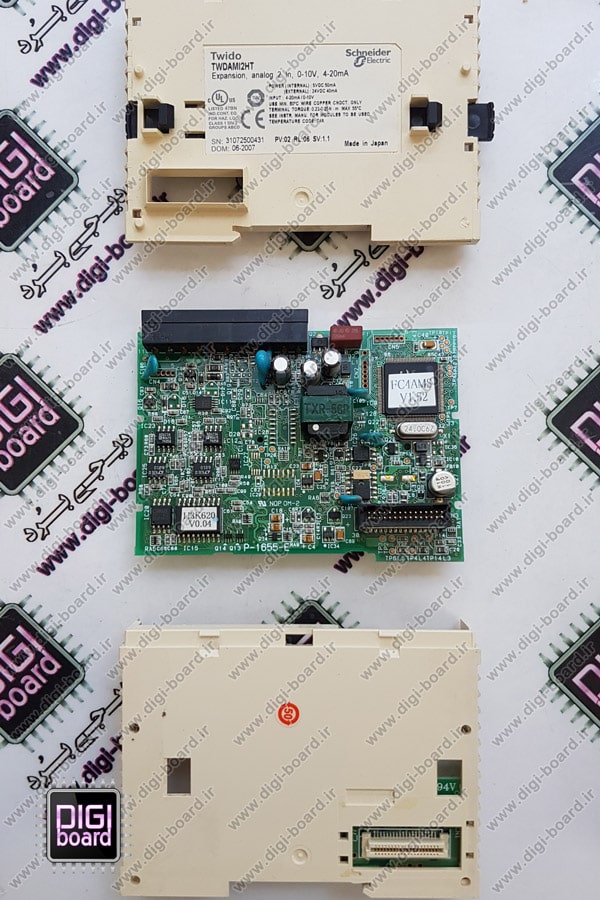

   • Modicon M221 → پی ال سی همه‌کاره با برنامه‌نویسی ساده و سرعت بالا

   • Zelio Logic → مناسب کنترل‌های پایه، جایگزین رله‌های سنتی

   • Modicon M241 → پرسرعت، با قابلیت‌های شبکه و توسعه

4. Allen-Bradley (آلن بردلی) – آمریکا
   مدل‌های محبوب:

   • MicroLogix 1400 → بسیار پرکاربرد در پروژه‌های صنعتی ایران، با پورت Ethernet داخلی و قابلیت توسعه

   • Micro820 → مدل اقتصادی‌تر از سری CompactLogix، مناسب برای ماشین‌آلات سبک

   • CompactLogix 5380 → مدل پیشرفته با پردازش سریع، مناسب برای خطوط تولید خودکار و شبکه‌های صنعتی

5. Delta (دلتا) – تایوان
   مدل‌های محبوب:

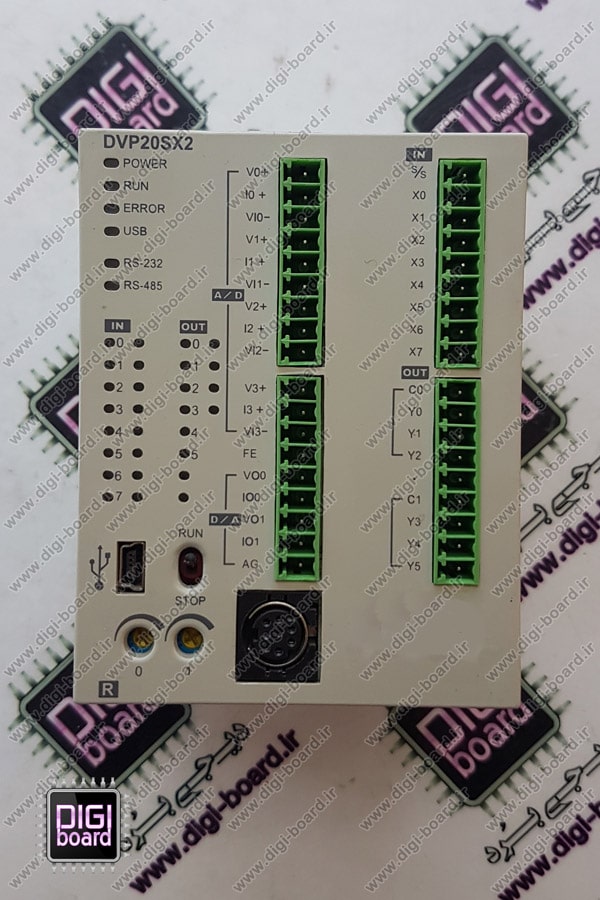

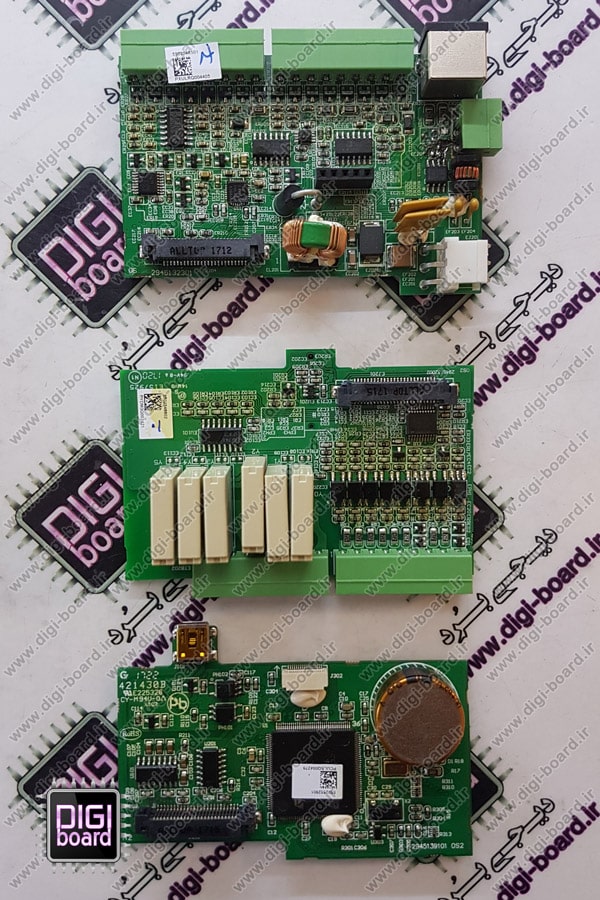

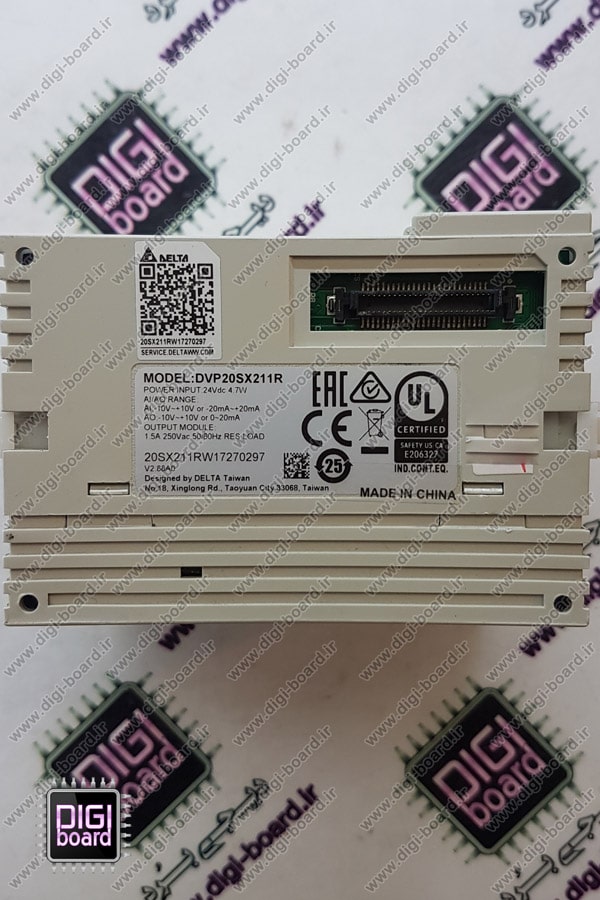

   • DVP-SX2 → دارای ورودی/خروجی آنالوگ داخلی، مناسب کنترل دما و فشار

   • DVP-ES2 → بسیار پرمصرف در بازار ایران، اقتصادی و مطمئن

   • DVP-SE → دارای پورت شبکه داخلی، پرکاربرد در آموزشگاه‌ها

6. Omron (امرون) – ژاپن
   مدل‌های محبوب:

   • CP1E → کوچک، با کاربری آسان و مناسب برای پروژه‌های ساده

   • CP1H → پیشرفته‌تر از CP1E با امکانات بیشتر و پردازش سریع‌تر

   • NX1P2 → مجهز به EtherCAT، مناسب برای سیستم‌های سریع و مدرن

هر گونه خرابی در بخش سخت‌افزار یا بردهای الکترونیکی پی ال سی می‌تواند روند تولید را متوقف کرده و خسارات زیادی به خطوط تولید وارد کند.

مشکلات رایج پی ال سی PLC و روند تعمیر تخصصی آن‌ها

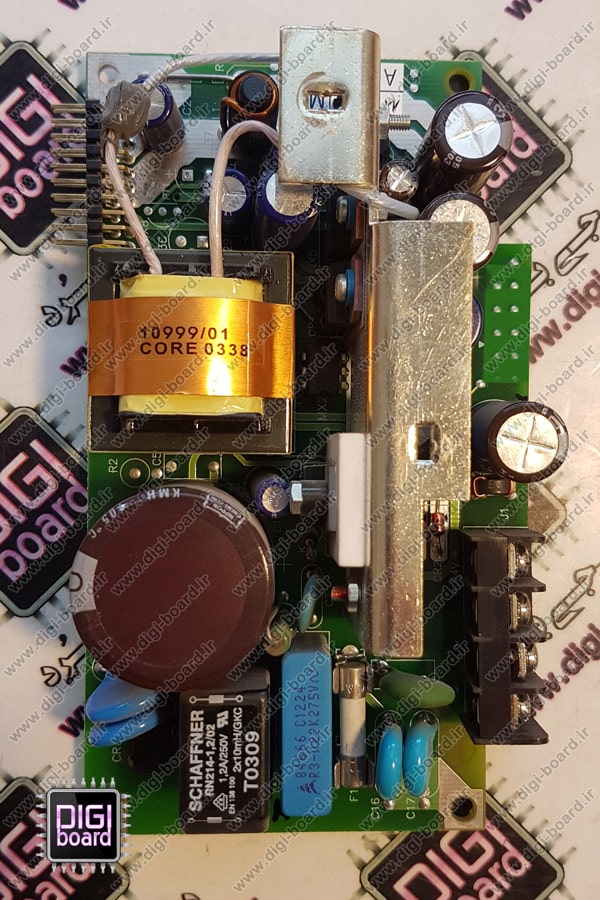

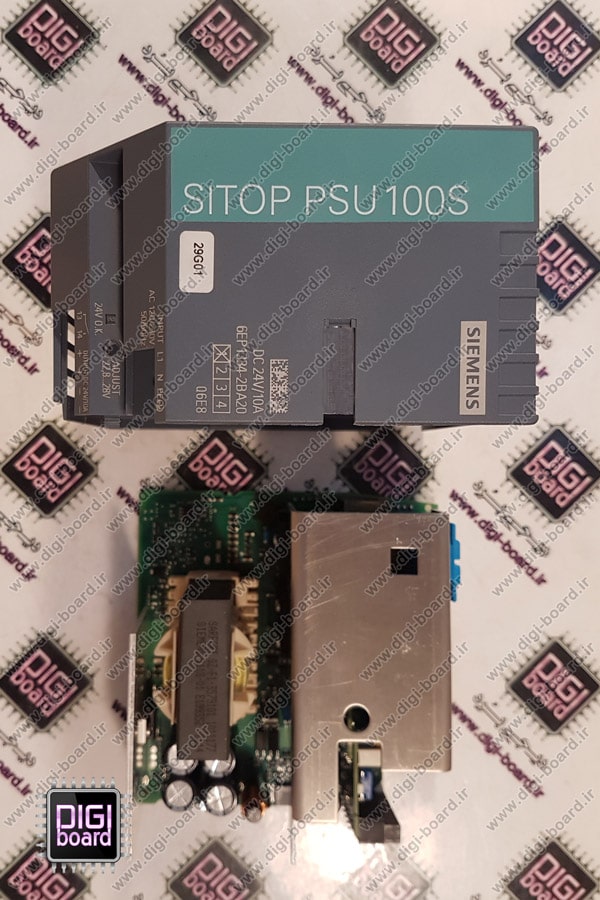

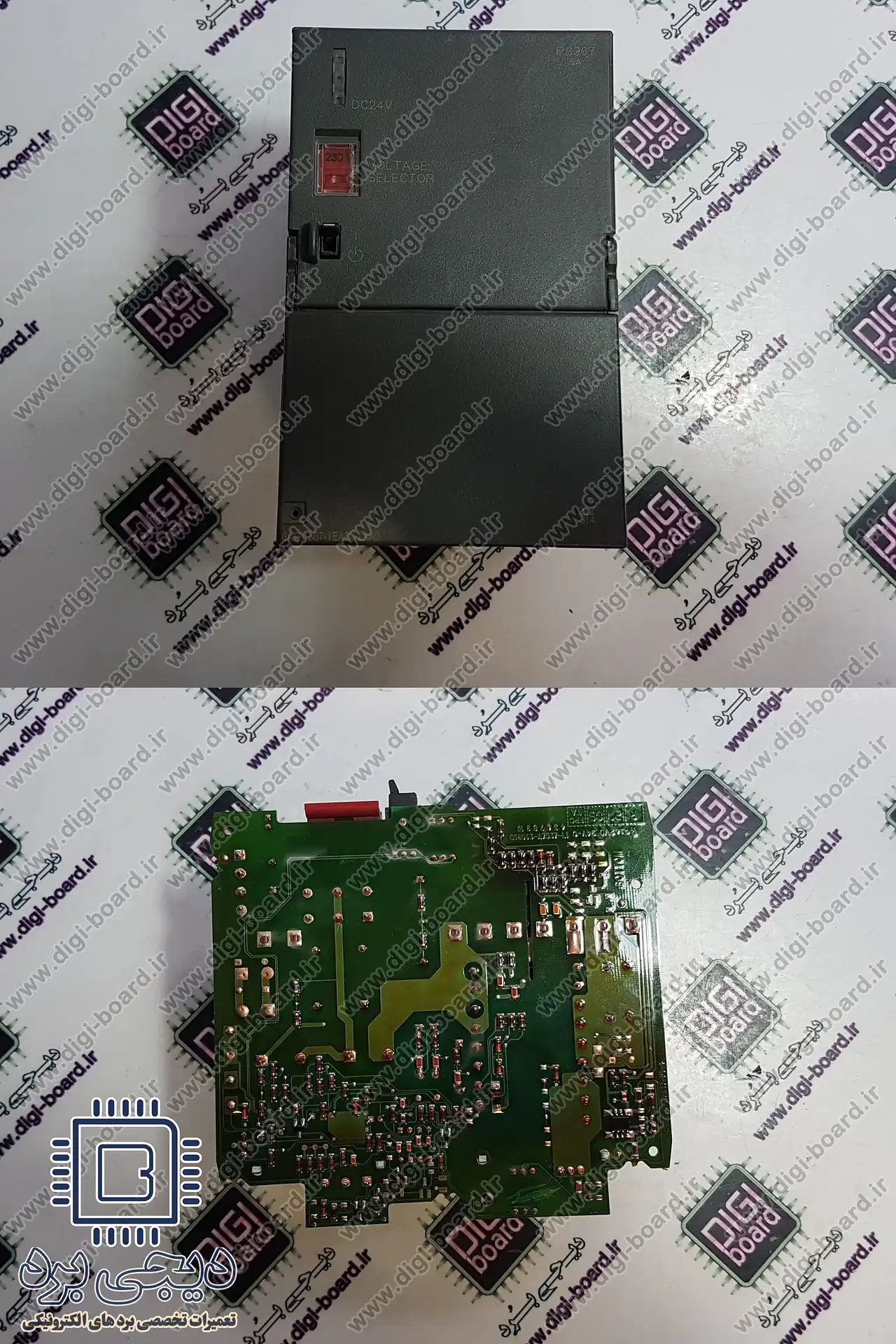

1. پاور دستگاه روشن نمی‌شود

علت مشکل:

• خرابی در منبع تغذیه داخلی پی ال سی
• سوختگی فیوزهای حفاظتی مدار پاور
• قطع شدن مسیر ورودی ولتاژ یا اتصال کوتاه در برد پاور
• خرابی رگولاتورهای ولتاژ یا ترانزیستورهای سوئیچینگ

روند تعمیر:

• بررسی اولیه ورودی برق به پی ال سی و تست ولتاژ ورودی با مولتی‌متر
• تست فیوزها و تعویض در صورت سوختگی
• باز کردن ماژول پاور و بررسی قطعات تغذیه نظیر دیودها، خازن‌ها و آی‌سی‌های کنترل
• تعویض قطعات آسیب‌دیده شامل ترانسفورماتور سوئیچینگ، رگولاتور و آی‌سی PWM
• تست نهایی پاور برای اطمینان از تأمین ولتاژهای صحیح به کارت‌های دیگر پی ال سی

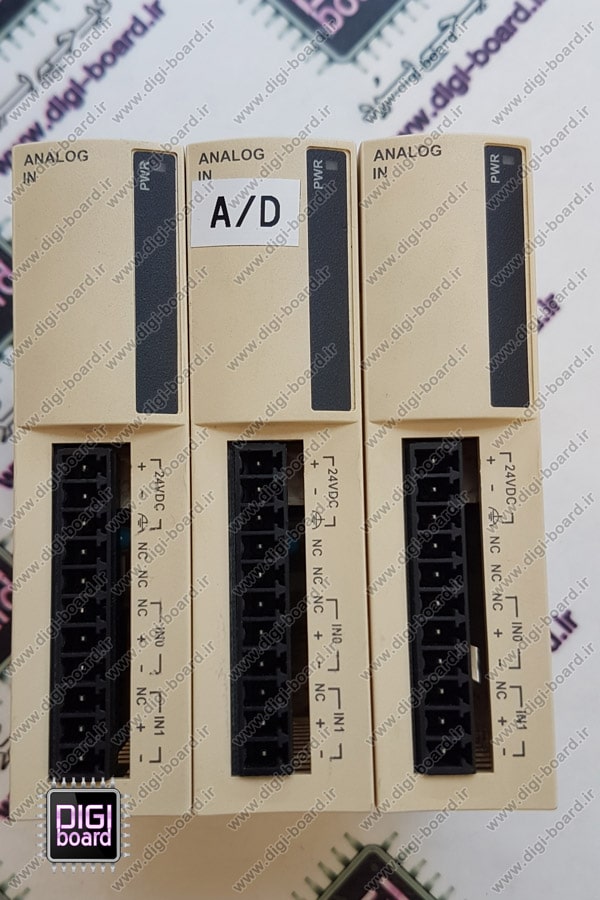

2. یکی از کارت‌های I/O کار نمی‌کند

علت مشکل:

• خرابی در مدار ورودی/خروجی کارت I/O
• سوختگی ترانزیستورها، اپتوکوپلرها یا رله‌های کنترلی روی کارت
• آسیب به مسیرهای دیتا و ارتباطی بین کارت و CPU
• اختلال در منبع تغذیه اختصاصی کارت I/O

روند تعمیر:

• تست اتصالات کانکتور و کابل‌های ارتباطی ماژول I/O به سیستم اصلی
• بررسی سیگنال‌های ورودی و خروجی هر کانال با مولتی‌متر و اسیلوسکوپ
• تعویض قطعات معیوب مانند اپتوکوپلرهای سوخته، ترانزیستورهای خروجی و رله‌های کنترل بار
• بازبینی مسیرهای PCB برای رفع قطعی یا اتصال کوتاه احتمالی
• تست عملکرد کامل ماژول I/O پس از تعمیر و کالیبراسیون سیستم

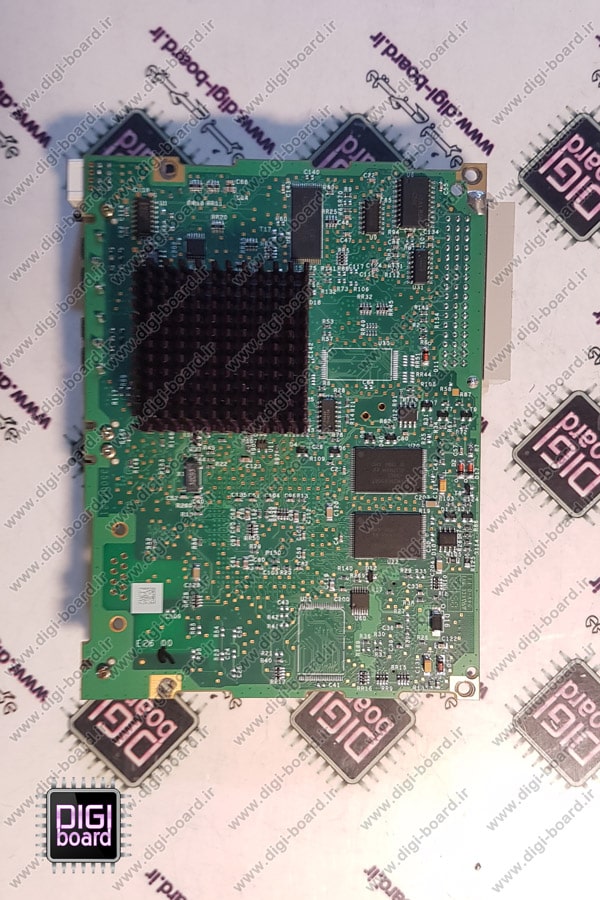

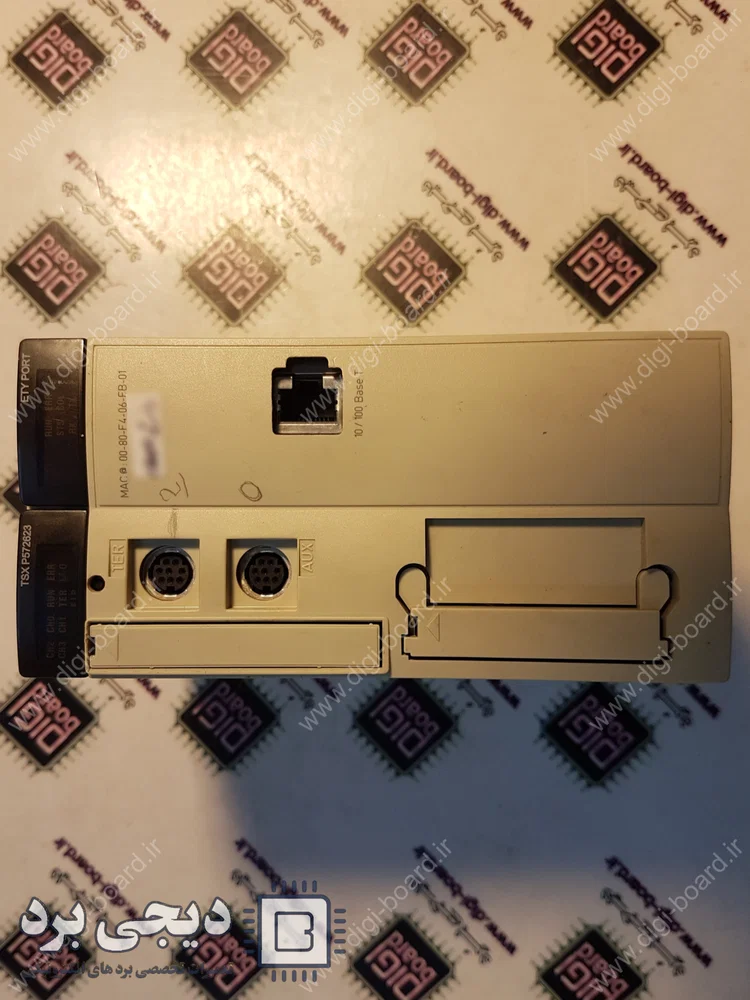

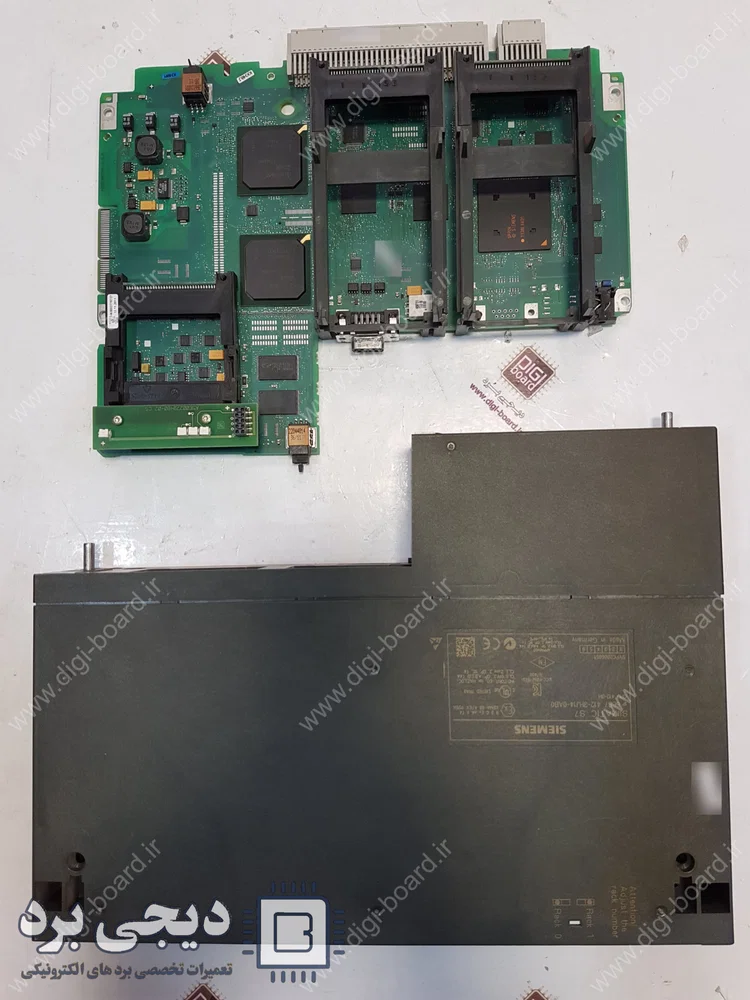

3. کارت CPU کار نمی‌کند یا ارور می‌دهد

علت مشکل:

• خرابی در حافظه داخلی (EEPROM یا Flash)
• آسیب به پردازنده مرکزی یا آی‌سی‌های کنترل دیتای برد
• خطا در کلاک داخلی یا منابع نوسان‌ساز کریستالی
• وجود مشکل در تغذیه ولتاژهای حساس پردازنده

روند تعمیر:

• بررسی کدهای خطا و تفسیر ارورها با نرم‌افزارهای تخصصی برنامه‌نویسی پی ال سی
• تست سلامت حافظه و بازنویسی نرم‌افزار (Firmware) با پروگرامر حرفه‌ای
• تعویض کریستال نوسان‌ساز و آی‌سی‌های تقویت کلاک در صورت خرابی
• بررسی مدار تغذیه و تعویض قطعات معیوب در مسیر تأمین ولتاژ پردازنده
• تست کامل CPU و اجرای برنامه تست سیکل برای اطمینان از عملکرد صحیح

4. کارت‌ها با پی ال سی ارتباط نمی‌گیرند

علت مشکل:

• اختلال در باس ارتباطی داخلی پی ال سی
• خرابی کانکتورهای اتصال بین کارت‌ها و بک‌پلین دستگاه
• وجود خطا در پروتکل ارتباطی یا نرم‌افزار مدیریت دیتا
• آسیب به درایورهای ارتباط سریال یا موازی در بردهای I/O و CPU

روند تعمیر:

• بررسی اتصالات فیزیکی کارت‌ها و تمیز کردن کانکتورهای داخلی با اسپری تمیزکننده
• تست سیگنال‌های دیتا روی باس ارتباطی با اسیلوسکوپ
• تعویض آی‌سی‌های درایور ارتباط نظیر RS-232، RS-485 یا پروتکل‌های صنعتی دیگر
• به‌روزرسانی نرم‌افزار سیستم و اجرای تست ارتباط بین کارت‌ها
• بررسی و اصلاح آدرس‌دهی کارت‌ها و تنظیم مجدد پارامترهای ارتباطی

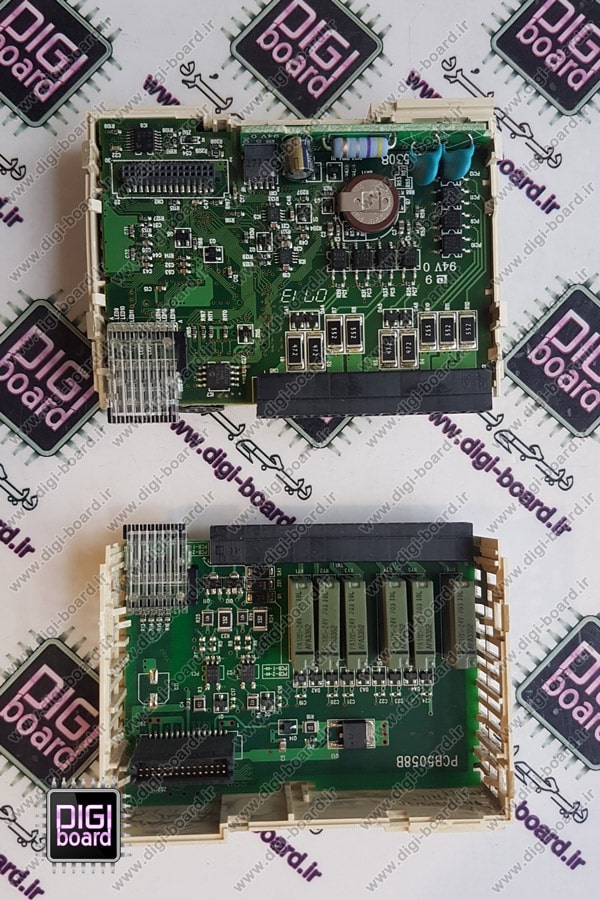

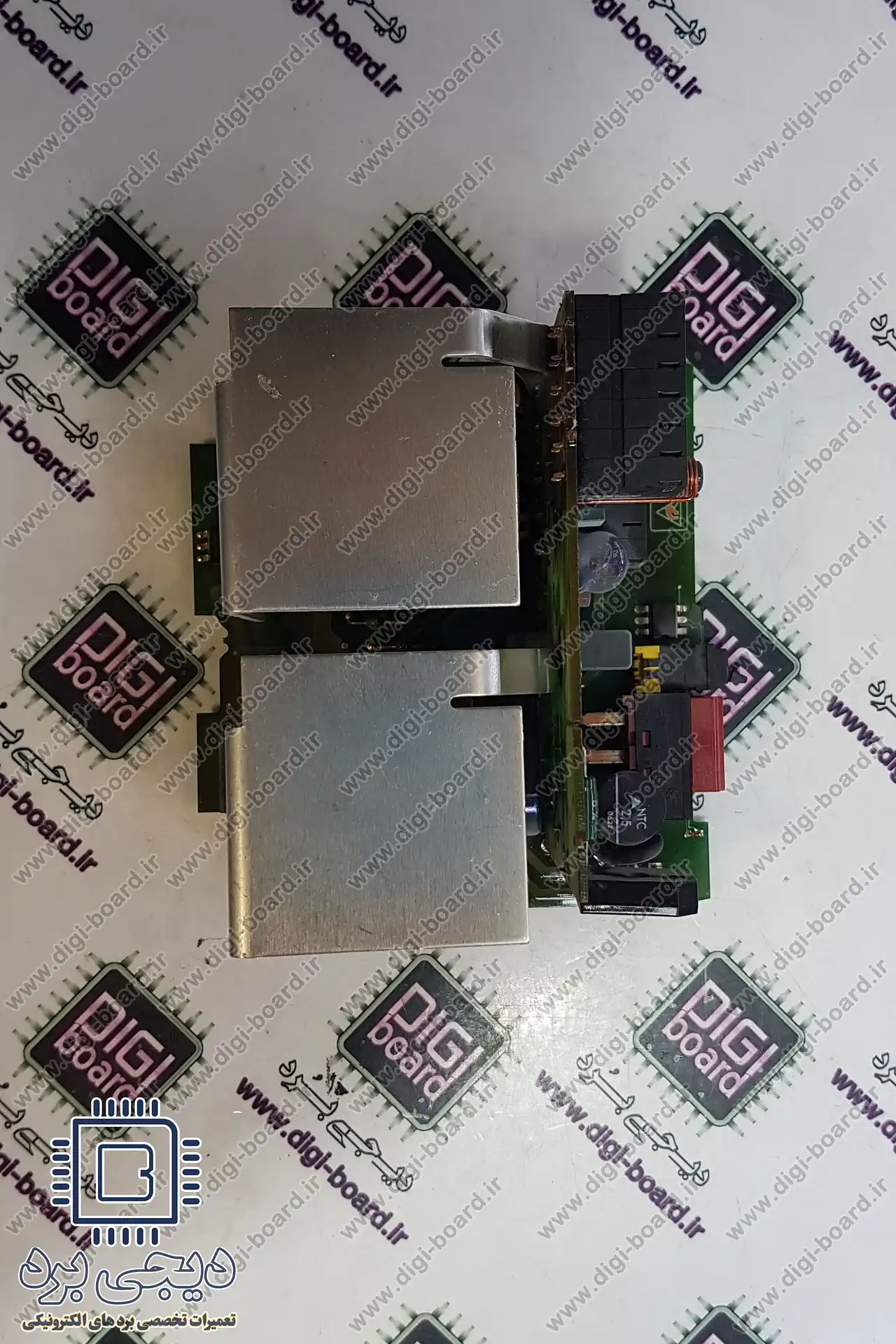

مراحل تخصصی تعمیر برد پی ال سی PLC

1. عیب‌یابی دقیق اولیه
   تحلیل خطاهای گزارش شده، بررسی ظاهری برد و قطعات، اندازه‌گیری ولتاژها و جریان‌های حیاتی.
2. جداسازی بردهای معیوب
   استخراج ماژول یا کارت آسیب دیده و ایزوله کردن آن جهت تعمیر مستقل.
3. تعمیر تخصصی برد الکترونیکی
   رفع عیوب سخت‌افزاری شامل تعویض قطعات SMD و DIP، ترمیم مسیرهای PCB، و اصلاح لحیم‌کاری.
4. برنامه‌ریزی و به‌روزرسانی نرم‌افزاری
   پروگرام مجدد حافظه‌های EEPROM، فلش و CPU در صورت نیاز به بازنویسی Firmware.
5. کالیبراسیون و تست نهایی
   استفاده از ابزارهای تست صنعتی برای شبیه‌سازی عملکرد واقعی پی ال سی و تست عملکرد کارت‌ها در بارگذاری کامل.
