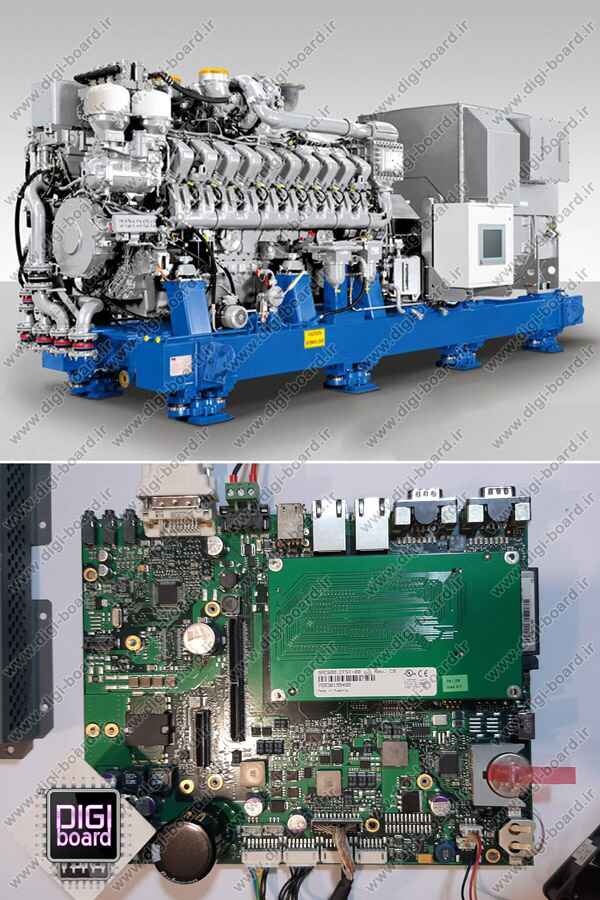

تعمیر تجهیزات نیروگاهی و ژنراتور گازی MTU ام تی یو

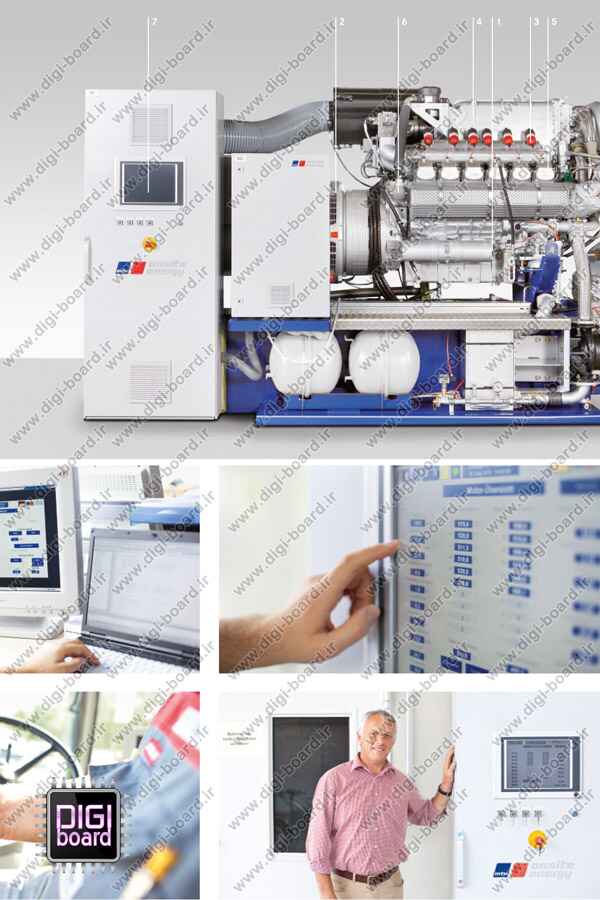

ژنراتورهای گازی MTU از پیشرفته‌ترین سیستم‌های تولید برق در نیروگاه‌ها و صنایع بزرگ محسوب می‌شوند. بخش مهمی از عملکرد این تجهیزات به سیستم‌های کنترل و مانیتورینگ وابسته است که شامل کامپیوترهای صنعتی IPC، پنل‌های HMI و کنترلرهای B&R می‌شود. اختلال در عملکرد هر یک از این اجزا می‌تواند منجر به توقف کامل تولید برق و اختلال در عملکرد نیروگاه گردد. در ادامه، مشکلات متداول این سیستم‌ها و روند تخصصی تعمیر آن‌ها شرح داده شده است.

مشکلات رایج تجهیزات کنترلی ژنراتور گازی MTU و روند تعمیر

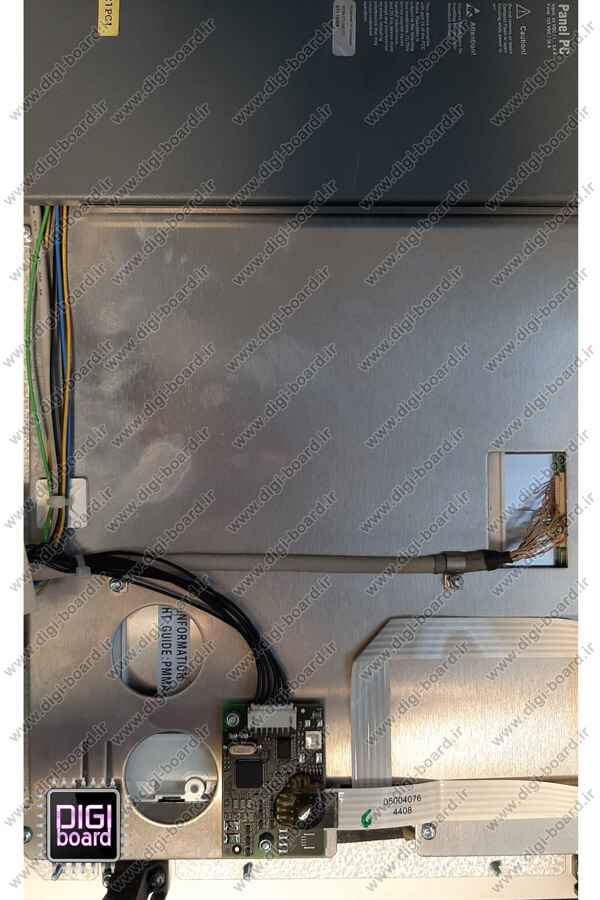

1. روشن نشدن پنل پی سی (IPC) یا مانیتورینگ B&R

علل احتمالی:

• خرابی در منبع تغذیه داخلی IPC
• سوختن برد پاور یا مدار محافظت ولتاژ
• اختلال در مسیر تغذیه ورودی پنل به علت نویز یا نوسان ولتاژ برق

روند تعمیر:

• تست ولتاژهای ورودی و خروجی پاور برد با مولتی‌متر صنعتی
• تعویض فیوزها، خازن‌ها و رگولاتورهای ولتاژ معیوب
• بررسی مدار تغذیه پاور برد و ترمیم مسیرهای آسیب‌دیده
• انجام تست پاور پس از تعمیر، با بارگذاری کامل سیستم

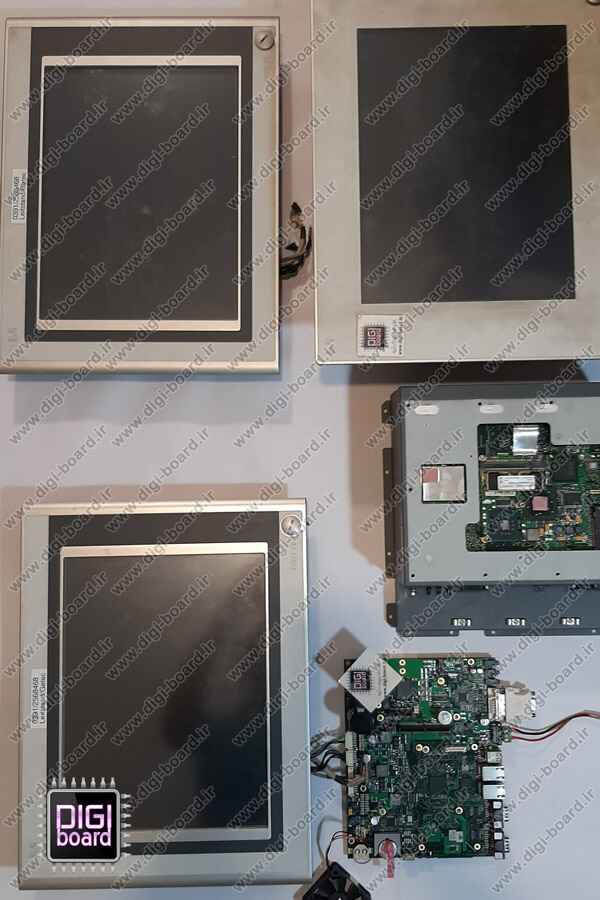

2. روشن نشدن LCD یا عدم نمایش تصویر روی نمایشگر صنعتی

علل احتمالی:

• خرابی برد اینورتر تغذیه نور پس‌زمینه LCD
• قطع شدن فلت تصویر یا آسیب به سوکت‌های ارتباطی نمایشگر
• سوختن پنل TFT یا آی‌سی کنترلر گرافیک روی برد اصلی IPC

روند تعمیر:

• تست ولتاژ خروجی برد اینورتر و تعویض در صورت لزوم
• بررسی و تعویض فلت‌های اتصال بین مین‌بورد و صفحه نمایش
• تست و تعویض آی‌سی کنترل گرافیک و برد بک‌لایت LCD

3. خطاهای سیستم کنترل یا ارورهای رفع‌نشدنی در پنل

علل احتمالی:

• اختلال در نرم‌افزار مانیتورینگ HMI یا برنامه ریزی نادرست PLC
• خرابی حافظه داخلی یا فلش کارت B&R کنترلر
• خرابی در کارت‌های ورودی/خروجی (I/O Module)

روند تعمیر:

• ریست نرم‌افزاری و بازیابی تنظیمات به حالت کارخانه
• پروگرام مجدد نرم‌افزار سیستم با استفاده از نسخه اصلی B&R Automation Studio
• تست کارت‌های I/O و تعویض کارت‌های معیوب، بررسی سیگنال‌های ورودی و خروجی با شبیه‌ساز سیگنال

4. استارت نشدن ژنراتور گازی MTU

علل احتمالی:

• عدم ارسال فرمان استارت توسط کنترلر B&R یا پنل IPC
• خطا در سنسورهای ورودی مثل فشار روغن، دمای موتور یا فشار گاز
• مشکل در رله‌های کنترلی استارت ژنراتور یا ماژول ECU موتور

روند تعمیر:

• بررسی سیگنال فرمان استارت در خروجی کنترلر و تست ولتاژ
• تست سنسورها با مولتی‌متر و کالیبراتور و تعویض سنسورهای معیوب
• بررسی سیستم برق‌رسانی رله استارت و تعویض رله‌ها یا ECU معیوب

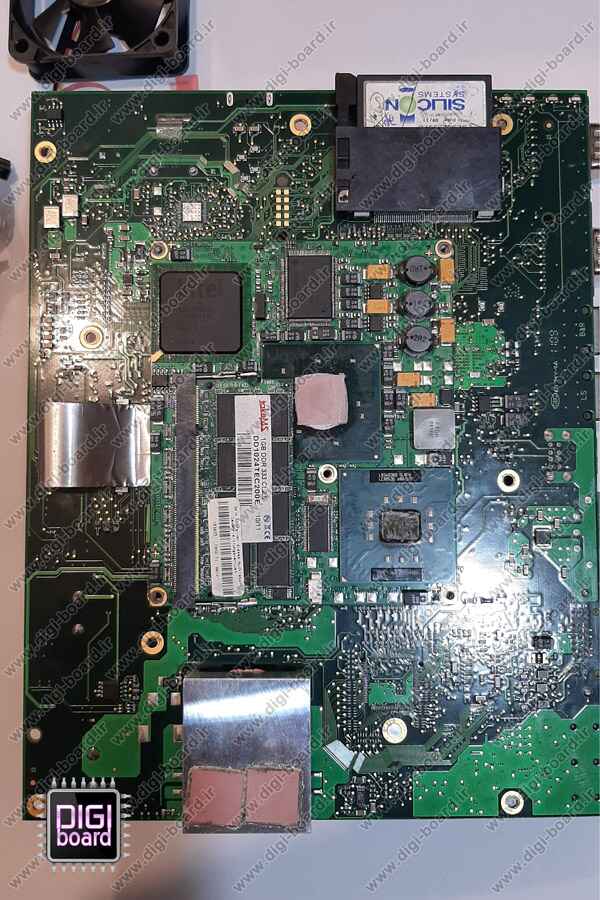

5. عدم بالا آمدن سیستم کنترل و مانیتورینگ

علل احتمالی:

• آسیب به حافظه ذخیره‌سازی داخلی (HDD/SSD) در IPC
• اختلال در سیستم عامل یا نرم‌افزار B&R Runtime
• خرابی در مادربرد IPC یا سوختن واحد پردازنده

روند تعمیر:

• بازیابی یا نصب مجدد سیستم‌عامل Real Time با استفاده از نرم‌افزار رسمی
• تعویض حافظه داخلی و بارگذاری نرم‌افزار کنترل و مانیتورینگ اختصاصی MTU
• تعمیر یا تعویض مادربرد و انجام تست کامل سیستم پردازشی

6. چراغ خطا روشن و دستگاه بوق زده و خاموش می‌شود

علل احتمالی:

• اعلام هشدار توسط واحد حفاظت ژنراتور به علت خطای بحرانی
• افزایش دمای بیش از حد در بخش‌های حساس (CPU، پاور یا ترانس‌ها)
• خرابی در سیستم تهویه و خنک‌کننده IPC یا کنترلر

روند تعمیر:

• بررسی دقیق کد خطا و رفع ایراد منبع خطا (حرارت، ولتاژ، جریان)
• تعمیر یا تعویض ماژول تهویه، فن و فیلترهای خنک‌کننده سیستم
• ریست سیستم پس از رفع ایرادات و تست کامل شرایط عملکرد ایمن

7. کنترل نکردن پارامترهای ژنراتور توسط سیستم B&R یا IPC

علل احتمالی:

• اختلال در ورودی آنالوگ یا دیجیتال سنسورها
• خرابی در درایورهای خروجی یا کارت‌های ارتباطی Modbus / Profibus
• اشکال در نرم‌افزار مانیتورینگ یا پردازشگر اصلی کنترلر

روند تعمیر:

• تست کامل سیگنال‌های ورودی و خروجی با دستگاه‌های تست سیگنال
• تعمیر یا تعویض کارت‌های ورودی/خروجی معیوب
• آپدیت نرم‌افزار و تست پارامترها با شرایط بارگذاری عملیاتی

نکات مهم در تعمیر تجهیزات کنترلی ژنراتور MTU

• تمامی تعمیرات باید با رعایت کامل استانداردهای ESD و در محیط ایزوله انجام شود.
• استفاده از دیاگ تخصصی B&R و نرم‌افزار Automation Studio برای عیب‌یابی و پروگرام مجدد ضروری است.
• قبل از تعمیر، قطع برق کامل سیستم و ایزوله‌سازی خطوط ولتاژ بالا برای ایمنی انجام گیرد.
• پس از تعمیر سخت‌افزار، انجام تست کامل FAT و SAT روی ژنراتور الزامی است.
