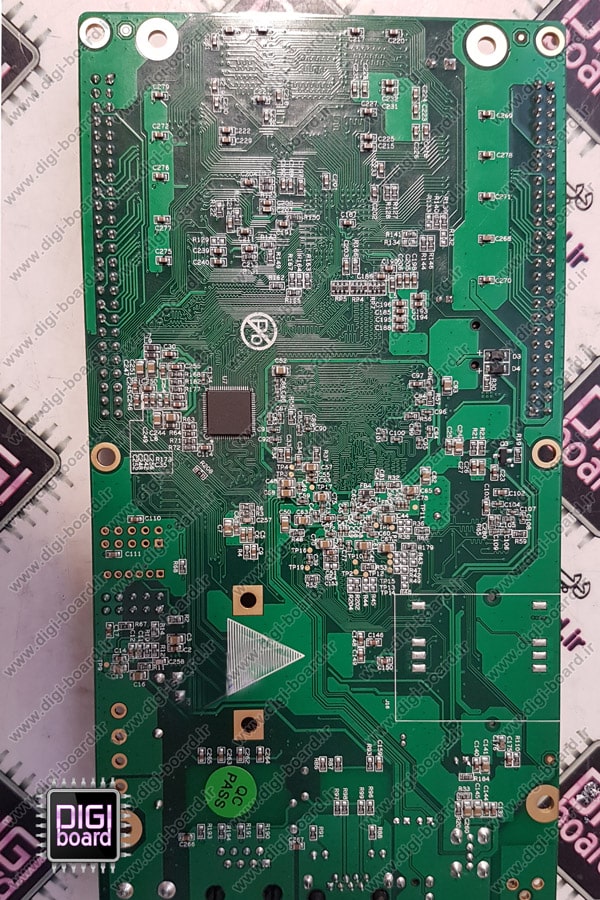

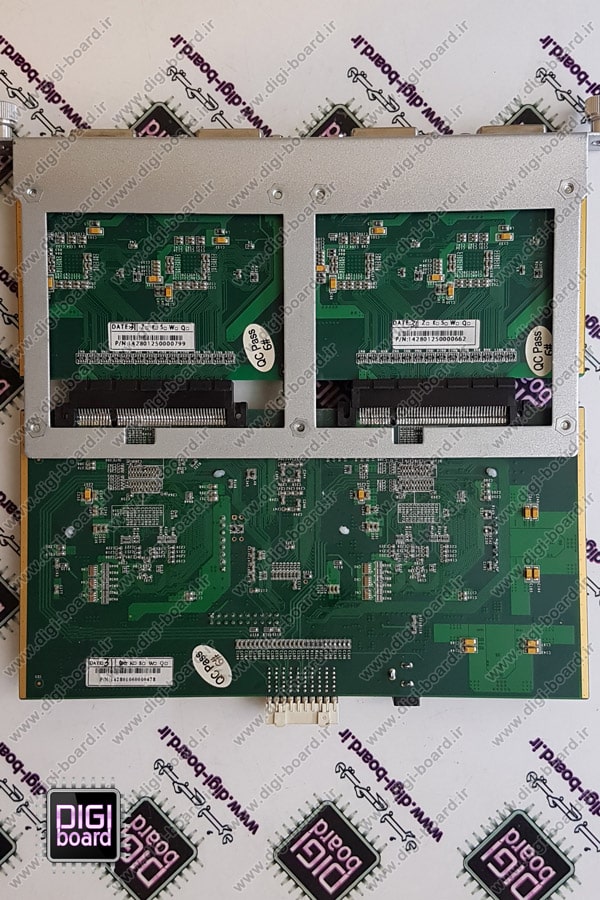

تعمیر برد الکترونیکی اسکوربرد و ویدئو وال نیاز به دانش دقیق از سیستم‌های پردازش تصویر و مدارهای کنترلی دارد. تابلوهای اعلام امتیاز و نمایشگرهای ویدئو وال از سیستم‌های پیچیده‌ای تشکیل شده‌اند که وظیفه نمایش اطلاعات گرافیکی و داده‌های عددی در مسابقات ورزشی و رویدادهای بزرگ را برعهده دارند. این سیستم‌ها به دلیل کارکرد مداوم و شرایط محیطی، دچار استهلاک شده و در برخی موارد نیازمند تعمیر تخصصی بردهای گرافیکی و پردازشی خود هستند.

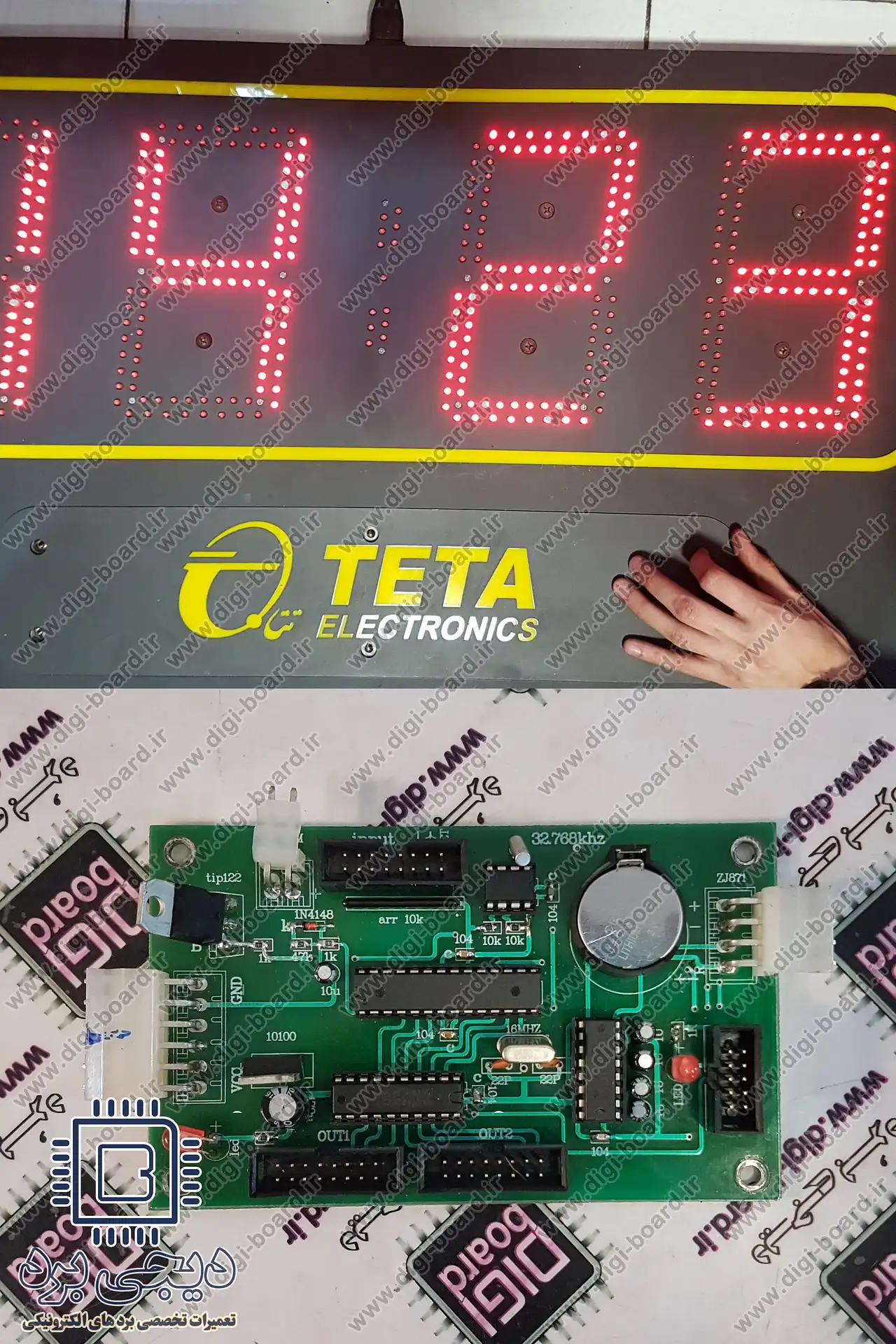

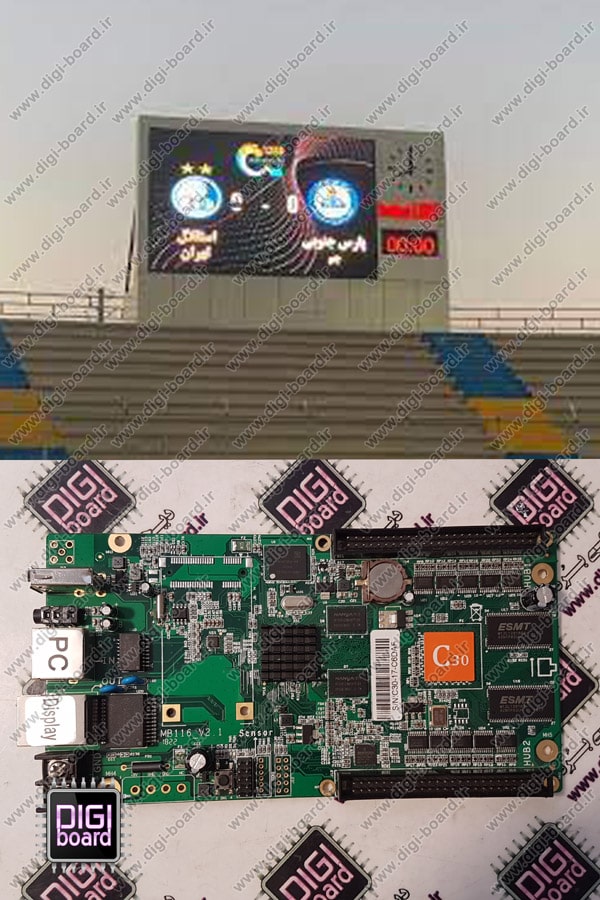

مشکلات رایج برد اسکوربرد و روند تعمیر تخصصی آن
1. برد اسکوربرد روشن نمی‌شود
- علت احتمالی: آسیب به مدار تغذیه، خرابی باتری داخلی ۱۲ ولت، معیوب بودن آی‌سی‌های پاور یا قطع ارتباط ورودی برق.
- روند تعمیر:
- بررسی ورودی برق و سلامت کابل‌های تغذیه.
- تست و تعویض باتری داخلی و بررسی مدار شارژ آن.
- عیب‌یابی رگولاتورها و آی‌سی‌های مدیریت تغذیه روی برد.
- رفع مشکلات مربوط به سوختن فیوزهای داخلی و ترانزیستورهای مدار پاور.
2. یکی از بخش‌های نمایشگر کار نمی‌کند
- علت احتمالی: خرابی در ماژول‌های LED، قطع ارتباط دیتای تصویر، یا آسیب به یکی از بردهای کنترل کننده ماتریس نمایشگر.
- روند تعمیر:
- تست ولتاژ و سیگنال خروجی برد اصلی به ماژول‌های نمایشگر.
- تعویض ماژول‌های معیوب یا تعمیر مدار اتصال آن‌ها.
- بررسی کابل‌های دیتا و سوکت‌های ارتباطی برای رفع قطعی سیگنال.
- تست و تعمیر درایورهای LED روی برد کنترلی.
3. برد اسکوربرد از طریق USB کار نمی‌کند
- علت احتمالی: خرابی پورت USB، آسیب به کنترلر USB برد یا مشکل در نرم‌افزار کنترل ورودی اطلاعات.
- روند تعمیر:
- بررسی سلامت فیزیکی و الکترونیکی پورت USB.
- تست ولتاژ و سیگنال دیتا در مسیر USB با مولتی‌متر و اسیلوسکوپ.
- تعویض آی‌سی کنترلر USB در صورت معیوب بودن.
- بررسی نرم‌افزار ارتباطی کنسول با برد و آپدیت نرم‌افزار در صورت نیاز.
4. تصویر نمایشگر مرتب هنگ می‌کند
- علت احتمالی: ضعف در پردازنده برد گرافیکی، اختلال در حافظه RAM دستگاه، ناپایداری ولتاژ یا خرابی در ماژول ورودی تصویر.
- روند تعمیر:
- تست ولتاژ خروجی پاور و اطمینان از پایداری جریان تغذیه پردازنده.
- بررسی سلامت ماژول‌های RAM و تعویض در صورت معیوب بودن.
- تعویض یا تعمیر برد پردازش تصویر (پردازنده گرافیکی).
- رفع مشکلات نرم‌افزاری مربوط به فریم‌ریت یا رزولوشن ورودی تصویر.

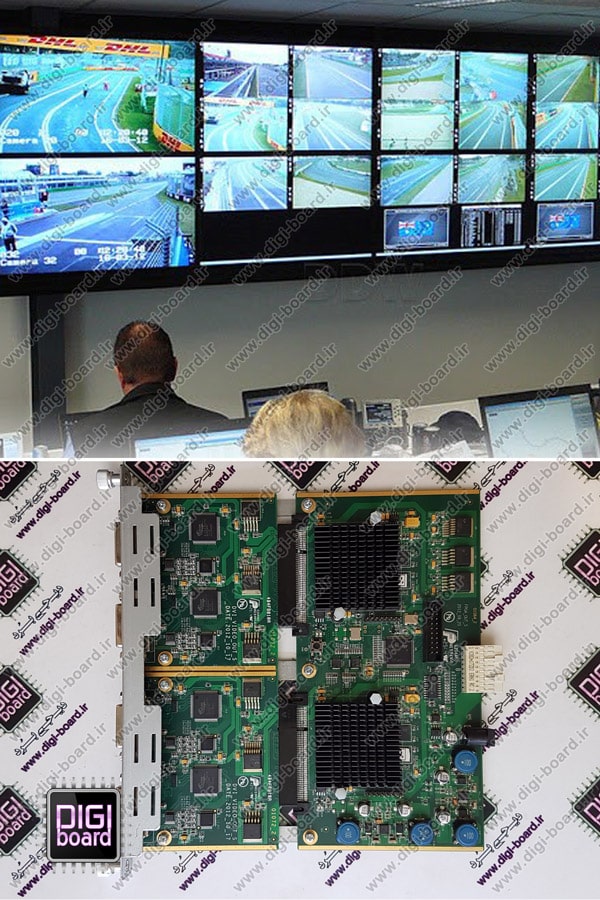

مشکلات رایج برد ویدئو وال و روند تعمیر
1. یکی از مانیتورها تصویر ندارد
- علت احتمالی: قطع ارتباط کابل دیتا، خرابی برد کنترل مانیتور یا آسیب به ماژول تغذیه.
- روند تعمیر:
- بررسی کامل کابل‌های ارتباطی دیتا و برق.
- تست ولتاژ خروجی پاور مانیتور و تعویض منبع تغذیه در صورت مشکل.
- تعمیر یا تعویض برد کنترل ویدئو مانیتور آسیب دیده.
- هماهنگ‌سازی مجدد ماژول‌ها با برد کنترل مرکزی و نرم‌افزار مدیریت ویدئو وال.
2. تصویر در ویدئو وال دچار لگ یا تأخیر است
- علت احتمالی: کاهش سرعت پردازش برد کنترل مرکزی، کمبود پهنای باند انتقال دیتا یا اشکال در نرم‌افزار هماهنگ‌سازی تصویر.
- روند تعمیر:
- بررسی عملکرد برد کنترل مرکزی و انجام به‌روزرسانی فریمور.
- بررسی پهنای باند شبکه ارتباطی و اصلاح تنظیمات سوئیچ دیتا.
- تعویض آی‌سی‌های پردازشگر تصویر در صورت کاهش عملکرد سخت‌افزار.
- بهینه‌سازی نرم‌افزار مدیریت و هماهنگ‌سازی مانیتورها.
3. تصویر نمایشگرها باهم هماهنگ نیست
- علت احتمالی: اختلال در سینک سیگنال‌های ویدئویی، مشکل در برد کنترل یا تنظیمات اشتباه نرم‌افزار ویدئو وال.
- روند تعمیر:
- بررسی کلاک سینک تصویر و هماهنگی سیگنال‌های ورودی با ابزارهای دقیق.
- تست بردهای تقسیم‌کننده سیگنال و جایگزینی در صورت معیوب بودن.
- تنظیم مجدد پارامترهای نرم‌افزار و به‌روزرسانی فریمور سیستم کنترل مرکزی.
روند کلی تعمیر بردهای اسکوربرد و ویدئو وال
- عیب‌یابی اولیه با تجهیزات تست تخصصی
- بررسی تغذیه، سیگنال دیتا و سلامت ورودی‌های کنترلی.
- بررسی بردهای پردازش تصویر و کنترل با دیاگ تخصصی.
- باز کردن و تست سخت‌افزاری بردها
- جداسازی بردهای گرافیکی و پردازشی با رعایت اصول ضد استاتیک.
- تست قطعات اصلی شامل پردازنده، RAM، آی‌سی‌های کنترلی و درایورهای LED.
- تعمیر یا تعویض قطعات معیوب
- تعویض آی‌سی‌های پاور، پردازشگر تصویر، حافظه و ترانزیستورهای کلیدی.
- بازسازی مسیرهای PCB و اصلاح لحیم‌کاری در زیر میکروسکوپ.
- کالیبراسیون و به‌روزرسانی نرم‌افزار
- هماهنگ‌سازی مجدد ماژول‌ها و بردهای کنترل با نرم‌افزار مدیریت سیستم.
- آپدیت فریمور بردهای اصلی برای افزایش سرعت و دقت پردازش.
- تست نهایی و کنترل کیفیت
- تست عملکرد اسکوربرد یا ویدئو وال در محیط واقعی.
- بررسی هماهنگی کامل تصاویر، شفافیت نمایشگر و سرعت پردازش اطلاعات.
نکات مهم در تعمیر بردهای اسکوربرد و ویدئو وال
- استفاده از قطعات اورجینال برای اطمینان از طول عمر و پایداری دستگاه.
- رعایت استانداردهای ESD هنگام باز کردن و تعمیر بردهای حساس.
- کالیبراسیون دقیق پس از تعمیر برای هماهنگی کامل بخش‌های نمایشگر.
- انجام تست حرارتی و مقاومت در برابر شرایط محیطی سخت پس از تعمیر.
تعمیر کارت کپچر بلک مجیک مدل DeckLink Studio 4K
در کنار بردهای اسکوربرد و ویدئو وال، کارت کپچر بلک مجیک دیزاین Blackmagic DeckLink Studio 4K هم در دیجی برد تعمیر شده است؛ تصاویر این کارت در گالری همین صفحه آمده است. DeckLink Studio 4K یک کارت دریافت و پخش تصویر روی اسلات PCI Express است که طبق مشخصات رسمی Blackmagic Design، ورودی و خروجی 6G-SDI، اتصال HDMI 1.4b و پورت کنترل RS-422 دارد و در استودیوها، اتاق‌های کنترل و سیستم‌های پخش و نمایش تصویر به کار می‌رود.
وقتی این کارت تصویر دریافت یا ارسال نمی‌کند، توسط سیستم شناخته نمی‌شود یا فقط یکی از ورودی‌ها و خروجی‌ها از کار افتاده است، معمولاً ایراد در مدار تغذیه، قطعات بخش ورودی و خروجی سیگنال یا اتصالات برد است. در دیجی برد این کارت‌ها در سطح قطعه عیب‌یابی و تعمیر می‌شوند تا بدون خرید کارت نو، سیستم پخش و نمایش شما دوباره به کار برگردد.
