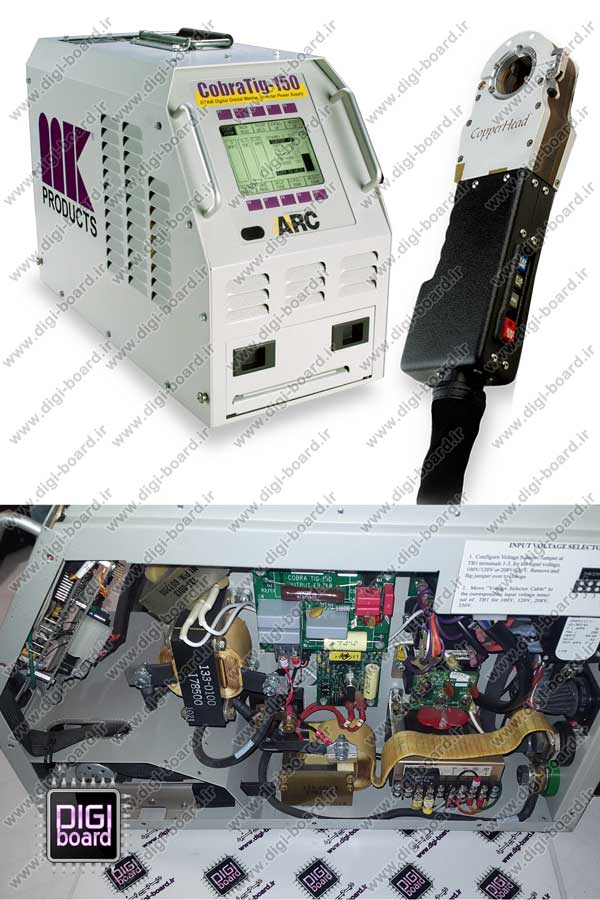

دستگاه جوش اوربیتال CobraTig-150 ساخت آمریکا برای جوشکاری TIG خودکار لولههای نازک در خطوط دارویی، غذایی و نیمههادی استفاده میشود. وقتی این دستگاه از کار میافتد، معمولاً کل خط لولهکشی منتظر میماند؛ برای همین سرعت تشخیص درست در این کار اهمیت زیادی دارد.
علائمی که با آن به ما مراجعه میشود
- قوس روشن نمیشود یا بعد از چند ثانیه قطع میشود
- جریان جوش روی نمایشگر با جریان واقعی همخوانی ندارد و درز جوش یکنواخت نیست
- هد جوش با سرعت ثابت نمیچرخد یا وسط سیکل میایستد

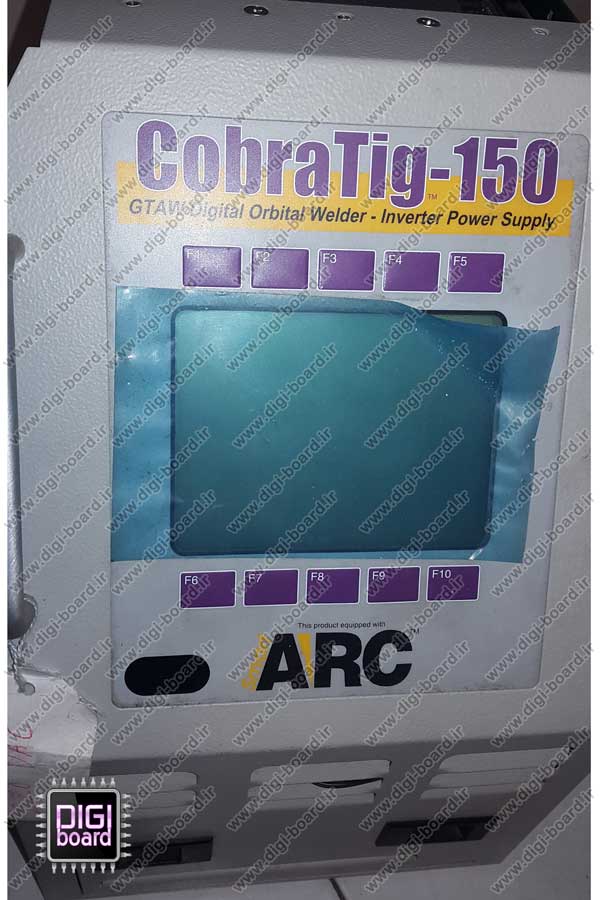

- دستگاه پس از روشن شدن پیام خطا میدهد و برنامههای ذخیرهشده را اجرا نمیکند
مسیر عیبیابی

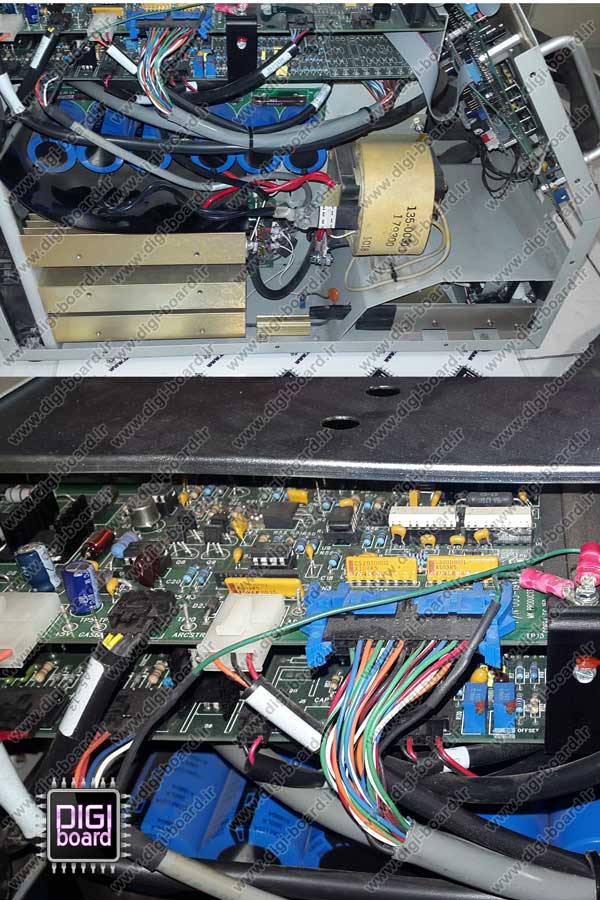

در اولین قدم، منبع تغذیه سوئیچینگ و طبقه قدرت اینورتر بررسی میشود؛ ماسفتها یا IGBTهای خروجی، دیودهای یکسوساز و خازنهای باس DC بیشترین سهم را در خرابیهای این دستگاه دارند. بعد از آن، مدار HF استارت که قوس را بدون تماس الکترود با قطعه روشن میکند، جداگانه تست میشود؛ ضعف این بخش علت اصلی «روشن نشدن قوس» است.
مشکل چرخش هد معمولاً به درایور موتور DC و انکودر برمیگردد. فیدبک سرعت را با اسیلوسکوپ نگاه میکنیم تا معلوم شود ایراد از موتور است، از کابل رابط هد یا از برد کنترل.
تعمیر و تست
قطعات معیوب با معادل هممشخصه تعویض و اتصالات برد کنترل بازسازی میشود. در پایان، دستگاه با لود واقعی روی نمونه لوله تست میشود و سیکل کامل پیشگاز، جوش و پسگاز چند بار تکرار میشود.
توصیه به بهرهبردار
فیلتر هوای دستگاه را مرتب تمیز کنید و کابل هد را زیر بار کشیده نگه ندارید. بیشتر قطعیهای مقطعی هد از همین کابل شروع میشود.
