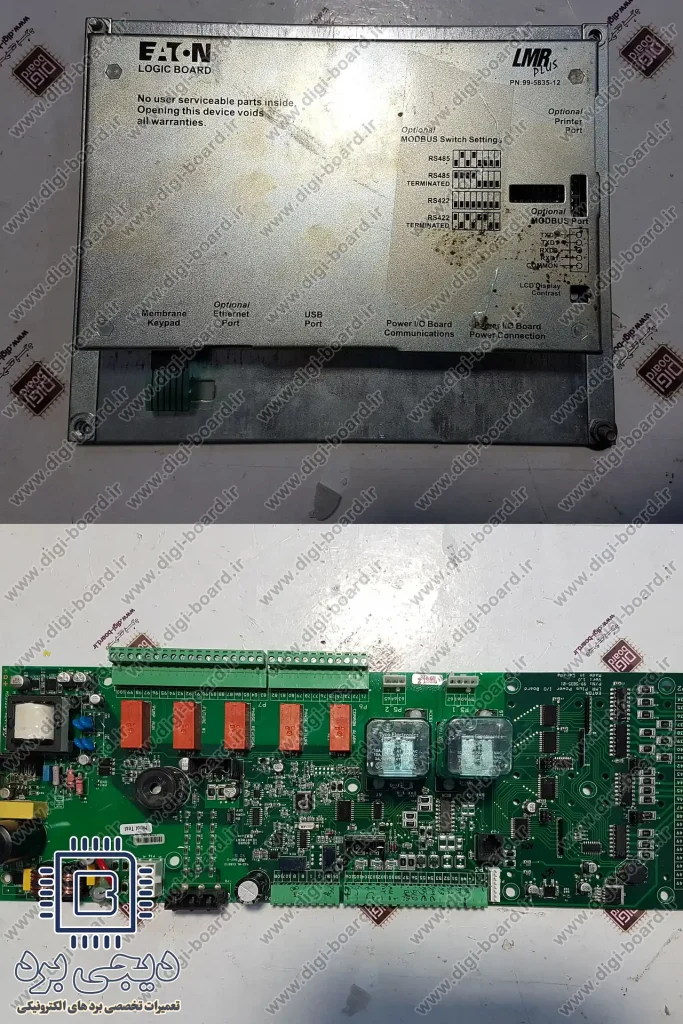

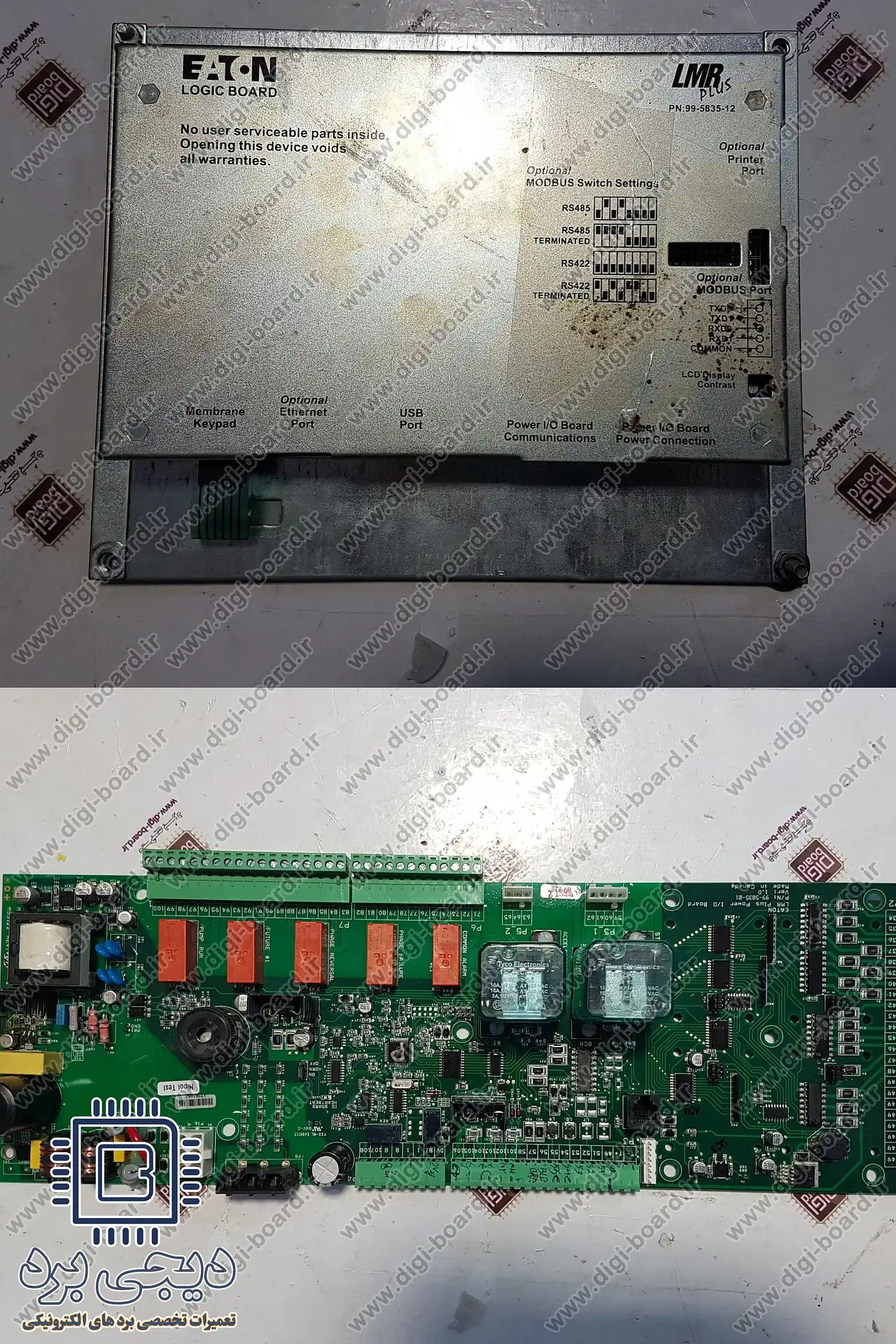

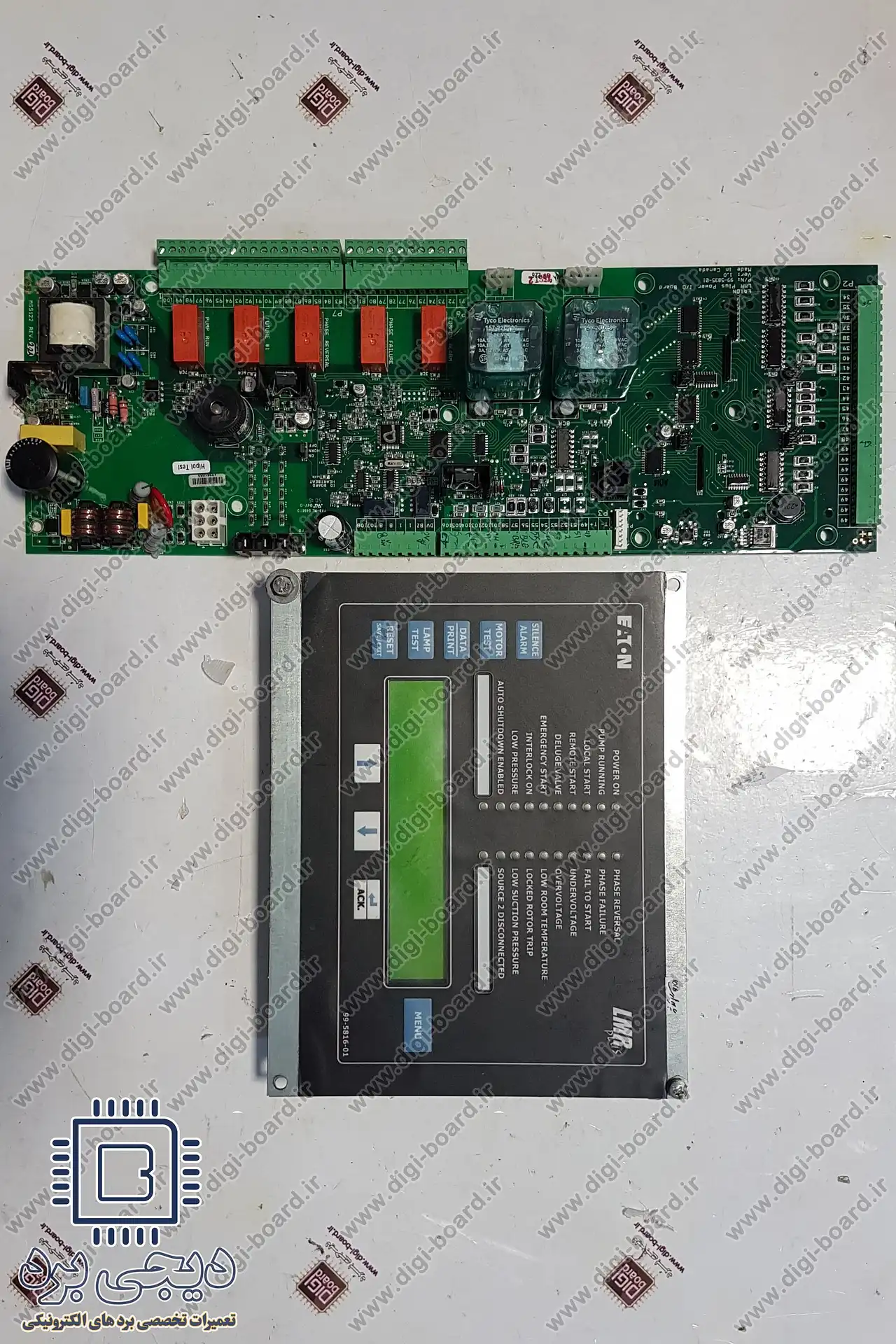

کنترلر LMR Eaton یکی از اصلیترین اجزای سیستم پمپ آتش نشانی است که وظیفه آن کنترل عملکرد موتور، مدیریت فرمانها، پایش وضعیت پمپ، محافظت الکتریکی و تضمین روشن شدن سریع پمپ در لحظات بحرانی است. هرگونه خرابی در این کنترلر میتواند باعث عدم استارت پمپ، قطع ناگهانی، فرماندهی اشتباه و حتی از مدار خارج شدن سیستم اطفای حریق شود. به همین دلیل تعمیر و عیبیابی اصولی این کنترلر برای تکنسینها اهمیت بسیار زیادی دارد.
در این راهنما، یک روش کاملاً فنی و عملی برای عیبیابی و تعمیر کنترلر پمپ آتش نشانی LMR Eaton ارائه میدهیم. همچنین در بخشهای مختلف اشارهای به خدمات تخصصی «دیجی برد» خواهیم داشت تا در صورت نیاز تکنسینها بتوانند روی پشتیبانی حرفهای مجموعه تکیه کنند.
کنترلرهای سری LMR در سیستمهای پمپ آتش نشانی معمولاً برای موتورهای الکتریکی سهفاز با توان بالا استفاده میشوند. این کنترلرها دارای ترکیبی از مدارهای فرمان، مدارهای محافظتی و مدارهای نظارتی هستند که عملکرد دقیق آنها برای راهاندازی سریع و پایدار بسیار ضروری است.
میکروکنترلر یا برد پردازشگر مرکزی
مسئول تحلیل سیگنالها، اجرای منطق کاری، مدیریت ورودیها و خروجیها.
مدارهای اندازهگیری جریان و ولتاژ
شامل ترانس جریان (CT)، سنسورهای ولتاژ و مدار فیدبک جهت پایش بار پمپ.
مدار راهانداز موتور (Starter Section)
بسته به مدل میتواند DOL، نرماستارتر یا استار–دلتا باشد.
کنتاکتورها و رلههای قدرت
مسئول سوئیچینگ ولتاژ سهفاز و راهاندازی موتور.
برد تغذیه و مبدل ولتاژ
وظیفه تأمین ولتاژ 5V ،12V یا 24V برای بخش کنترل.
مدارهای حفاظتی
شامل حفاظت اضافهجریان، افت ولتاژ، اضافهولتاژ، قفلشدن روتور، عملکرد اضطراری دستی، Fail Safe و…

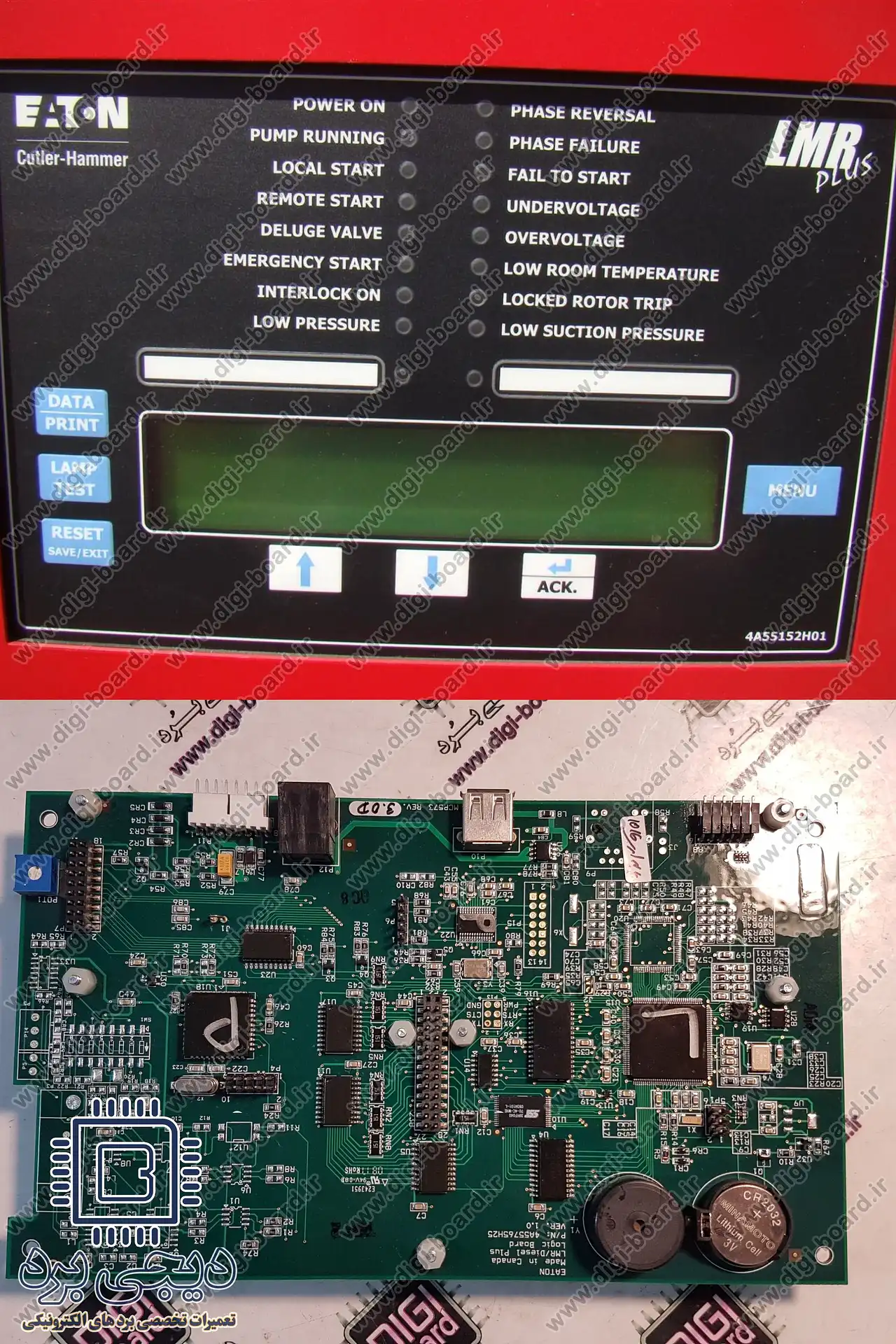

نمایشگر و ماژول اعلان وضعیت
برای نمایش خطاها، وضعیت موتور، هشدارها و ثبت دادهها.
با توجه به حساسیت بالای این کنترلرها، بسیاری از تکنسینها در صورت خرابی بخش پردازش یا تغذیه، ترجیح میدهند تعمیر را به مراکز مجهز مانند «دیجی برد» بسپارند. اما در ادامه یک راهنمای کامل جهت تعمیر تخصصی ارائه میشود.
خرابی کنترلر LMR معمولاً نتیجه فشارهای الکتریکی، شرایط محیطی نامناسب یا فرسودگی قطعات الکترونیکی است. شناخت علت ریشهای باعث میشود تعمیر پایدار، اصولی و طولانیمدت انجام شود.
ناپایداری شبکه سهفاز
افت ولتاژ هنگام راهاندازی پمپ
ضربههای الکتریکی ناشی از ژنراتور
این مسئله باعث آسیب دیدن تغذیه سوئیچینگ، پردازنده و رلههای فرمان میشود.
کنترلرهای نصبشده در موتورخانههای مرطوب بیشتر در معرض سولفاتهشدن مسیرهای PCB و اتصالات ترمینالها هستند.
جوشخوردن کنتاکتور یا قطع ناقص، باعث انتقال جریانهای خطا به برد فرمان شده و پردازنده را دچار اختلال میکند.
CTهای معیوب یا مدارهای فیدبک خراب شده دادههای اشتباه به پردازنده میرسانند و موجب ایجاد خطاهای کاذب یا توقف پمپ میشوند.
قرارگیری کنترلر در محیطهای با تهویه ضعیف باعث آسیب سریع به رگولاتورها، ماسفتها یا آیسیهای تغذیه میشود.
اتصال اشتباه ارت، سیمکشی نادرست فرمان یا تستهای پرخطر میتواند باعث خرابی سریع برد شود.
میتوانید برای دریافت خدمات و یا مشاوره تعمیرات تجهیزات صنعتی به صفحه تعمیر تجهیزات صنعتی مراجعه کنید.
تکنسینها معمولاً با علائم زیر متوجه مشکل در کنترلر میشوند:
پمپ روشن نمیشود یا فقط در حالت دستی کار میکند
کنترلر هنگام استارت ریست میشود
نمایشگر خطاهای ولتاژ، جریان یا Overload میدهد
LEDهای وضعیت فرمان نامنظم چشمک میزنند
Delayهای کنترلی عمل نمیکنند
پمپ بدون فرمان روشن میشود (حالت خطرناک)
رلههای فرمان صدای تقتق یا سوئیچ نامنظم دارند
در صورت مشاهده این موارد، استفاده از تستهای دقیق و تعمیر تخصصی توصیه میشود. «دیجی برد» با تجهیزات کامل تست بار و شبیهساز خط سهفاز میتواند در این بخش کمک حرفهای ارائه دهد.
در ادامه یک چکلیست کامل و مرحلهبهمرحله که مناسب تکنسینهای حرفهای است ارائه شده:
تست ولتاژ سهفاز ورودی
بررسی فیوزهای اصلی و فیوزهای برد فرمان
تست ارت و نول
اندازهگیری ولتاژ خروجی رگولاتورها
تست سلامت خازنهای تغذیه با ESR Meter
خرابی تغذیه یکی از رایجترین دلایل خاموش شدن کنترلر است.
تست بوبین رلهها (اهمسنج)
بازدید چشمی برای سوختگی و جوشخوردگی کنتاکتها
تست عملکرد تحت بار
کنترل مکانیکی حرکت کنتاکتور
در بسیاری از موارد خرابی کنتاکتور باعث آسیب به PCB فرمان میشود.
اندازهگیری خروجی CTها
تست مدار فیدبک ولتاژ با مولتیمتر
بررسی مقاومتهای شنت (Shunt Resistor)
تست آیسیهای اندازهگیری (ADC/Op-Amp)
خرابی این بخش معمولاً باعث خطاهای Overcurrent یا Undervoltage میشود.
این بخش حساسترین مرحله است. مواردی که باید بررسی شوند:
ولتاژ تغذیه MCU
سلامت کریستال ساعت
بررسی آیسیهای منطقی (Logic IC)
تست ارتباط سریال داخلی (در مدلهای پیشرفته)
اگر پردازنده آسیب دیده باشد، معمولاً نیاز به برنامهریزی مجدد یا تعویض دارد که باید در مراکز تخصصی مانند «دیجی برد» انجام شود.
تست ورودیهای Start/Stop
تست سطح آب، فشار، سوئیچهای حفاظتی
test continuity سیمها
بررسی خطوط موازی و فیدبک موتور
قطع شدن حتی یک سنسور میتواند کنترلری سالم را از کار بیندازد.
مراحل تخصصی این بخش شامل:
ریبال یا تعویض آیسیهای SMD
بازسازی مسیرهای سولفاتهشده
تعویض رلههای فرمان
تعویض ماسفتها و دیودهای حفاظتی
تعمیر بخشی از PCB در اثر سوختگی
«دیجی برد» برای تعمیر این قسمت از تجهیزات Hot Air صنعتی، میکروسکوپ و دستگاه تست ایزوله استفاده میکند.
پس از تعمیر کامل:
تست راهاندازی در حالت اتوماتیک و دستی
شبیهسازی Start command و بررسی تأخیرها
تست حفاظتها (Overload, Phase Loss, Phase Reverse)
ثبت لوجیک فرمان و بررسی ثبت خطاها
تست عملکرد تحت بار واقعی پمپ
این مرحله تضمین میکند که کنترلر در شرایط اضطراری بدون مشکل عمل خواهد کرد.
مولتیمتر دیجیتال و True RMS
اسیلوسکوپ دو کاناله
منبع تغذیه DC قابل تنظیم
هیتر و هویه هوای گرم
تستر رله و کنتاکتور
دستگاه ESR برای تست خازن
میکروسکوپ تعمیرات SMD
اسپری خشک و مواد تمیزکننده PCB
در اغلب موارد بله. معمولاً بیش از ۹۰٪ خرابیها قابل تعمیر هستند مگر اینکه برد آسیب فیزیکی شدید دیده باشد.
خرابی منبع تغذیه، رلههای فرمان، مدار فیدبک جریان و خرابی پردازنده از شایعترین موارد هستند.
بله. تست بار یکی از مهمترین مراحل است و بدون آن تعمیر قابل اعتماد نخواهد بود.
مدل کنترلر، نوع خرابی، نیاز به تعویض آیسیهای پردازش و وضعیت رطوبتزدگی برد.
قطعاً. اشتباهات سیمبندی از بیشترین دلایل سوختگی این کنترلرها میباشند.
تعمیر کنترلرهای پمپ آتش نشانی یکی از حساسترین حوزههای الکترونیک صنعتی است و کوچکترین اشتباه میتواند سیستم اطفا را از کار بیندازد. دیجی برد با در اختیار داشتن تجهیزات دقیق، تکنسینهای باتجربه و توانایی تست تحت بار واقعی، خدمات تخصصی تعمیر و بازسازی کنترلرهای LMR Eaton را ارائه میدهد.
اگر نیاز به عیبیابی، تست یا تعمیر کنترلر پمپ آتش نشانی دارید، میتوانید با مجموعه دیجی برد تماس بگیرید تا دستگاه شما با استانداردهای صنعتی و بالاترین سطح کیفیت بازسازی شود.
::
