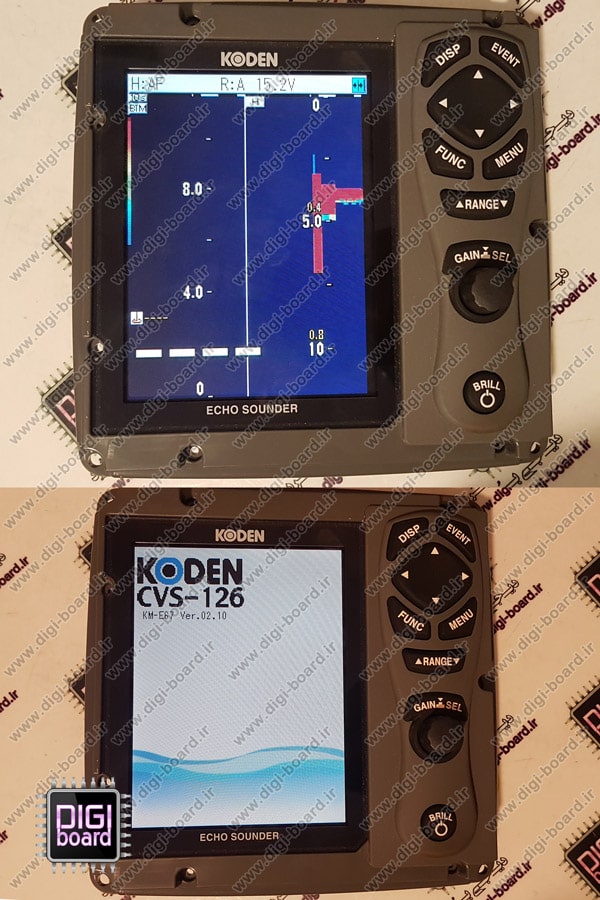

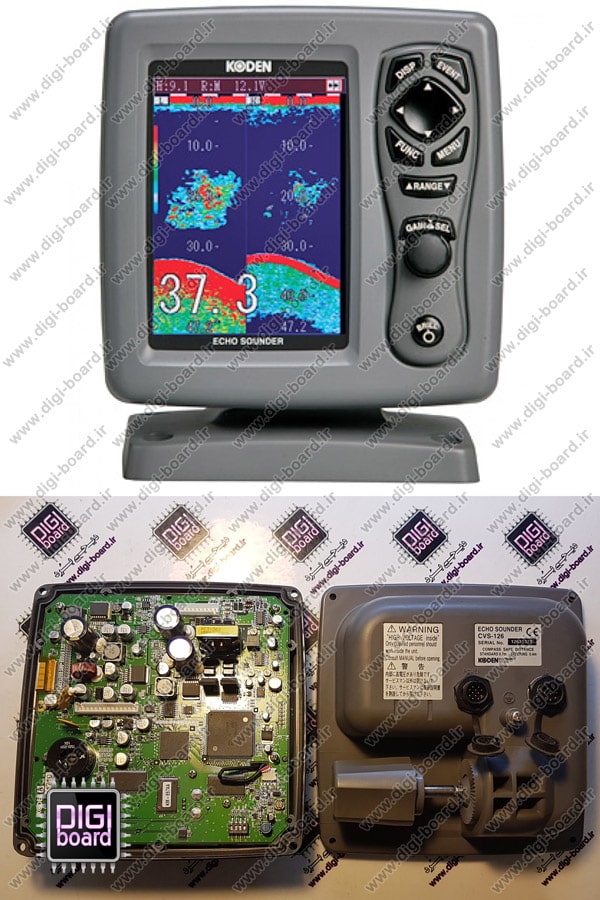

تعمیر ماهی یاب کودن KODEN

ماهی‌یاب کودن KODEN یکی از تجهیزات پیشرفته و تخصصی برای شناسایی و موقعیت‌یابی ماهی‌ها در اعماق مختلف آب است. این دستگاه با استفاده از فناوری سونار و قابلیت نمایش اطلاعات دقیق، در ماهیگیری حرفه‌ای کاربرد گسترده دارد. خرابی در بخش‌های مختلف این دستگاه می‌تواند باعث اختلال در عملکرد و کاهش دقت اطلاعات نمایش داده شده شود. در ادامه به بررسی مشکلات رایج ماهی‌یاب کودن و روند تخصصی تعمیر هر بخش می‌پردازیم.

مشکلات رایج دستگاه ماهی‌یاب کودن KODEN و روند تعمیر

۱. دستگاه روشن نمی‌شود

علت احتمالی مشکل:

• خرابی در مدار تغذیه داخلی
• آسیب‌دیدگی کلید پاور یا مدار روشن/خاموش
• معیوب بودن باتری یا منبع تغذیه خارجی
• وجود اتصال کوتاه یا نوسان در ولتاژ ورودی

روند تعمیر:

• بررسی ولتاژ ورودی دستگاه و اطمینان از ثبات آن (۱۰.۸ تا ۳۱.۲ ولت DC)
• تست فیوزهای داخلی و مدار محافظ ورودی؛ تعویض فیوز در صورت مشاهده سوختگی
• تست مدار پاور داخلی، رگولاتورهای ولتاژ و خازن‌های فیلتر؛ تعویض قطعات معیوب
• بررسی کلید پاور و تعویض در صورت عملکرد نامناسب
• بررسی اتصال‌های داخلی برد اصلی به واحد پاور برای رفع هرگونه لحیم سرد یا قطعی مدار

۲. تصویر نمایش داده شده روی مانیتور دچار مشکل است

علت احتمالی مشکل:

• خرابی صفحه نمایش LCD یا مدار درایور آن
• اختلال در پردازش سیگنال ویدئویی برد اصلی
• قطع ارتباط کابل‌های داخلی از برد اصلی به صفحه نمایش
• آسیب‌دیدگی بک‌لایت صفحه‌نمایش

روند تعمیر:

• تست کابل فلت و کانکتورهای متصل به LCD
• بررسی ولتاژ بک‌لایت صفحه نمایش؛ تعویض مدار تغذیه بک‌لایت یا خود پنل در صورت خرابی
• تست درایور LCD و آی‌سی کنترل تصویر؛ تعویض قطعات معیوب
• آپدیت نرم‌افزار دستگاه در صورتی که اختلال مربوط به فریمور باشد
• کالیبراسیون مجدد صفحه نمایش با توجه به تنظیمات کارخانه‌ای

۳. عدم شناسایی سنسور سونار توسط دستگاه

علت احتمالی مشکل:

• قطع شدن کابل ارتباطی سنسور به دستگاه
• آسیب به کانکتور ورودی سنسور روی بدنه دستگاه
• خرابی در مدار داخلی شناسایی سنسور
• معیوب بودن خود سنسور سونار یا ترنسدیوسر

روند تعمیر:

• بررسی سالم بودن کابل و کانکتور سنسور؛ تعویض در صورت وجود پارگی یا زنگ‌زدگی
• تست سیگنال‌های ورودی سنسور با دستگاه آنالیز سونار
• تست صحت ارسال و دریافت امواج سونار توسط سنسور
• تعویض ترنسدیوسر در صورت خرابی
• بررسی و تعمیر مدار تشخیص سنسور در برد ورودی دستگاه
• انجام تست نهایی پس از تعمیر با قرار دادن سنسور در آب و بررسی عملکرد تشخیص عمق

۴. ارائه اطلاعات اشتباه در اسکن عمق یا نمایش غیرصحیح داده‌ها

علت احتمالی مشکل:

• تنظیم نادرست فرکانس کاری دستگاه (۵۰/۲۰۰ کیلوهرتز)
• خرابی مدار تقویت سیگنال برگشتی از سنسور سونار
• وجود اختلال در نرم‌افزار پردازش داده
• نویز یا تداخل الکتریکی از سایر دستگاه‌های نصب‌شده روی قایق

روند تعمیر:

• تنظیم مجدد فرکانس دستگاه متناسب با عمق مورد نظر
• تست و تقویت مدار آمپلی‌فایر سیگنال برگشتی از سنسور
• آپدیت فریمور دستگاه به آخرین نسخه ارائه شده توسط KODEN
• نصب فیلترهای حذف نویز بر روی ورودی‌های برق و سیگنال
• بررسی و رفع عیوب نرم‌افزاری در واحد پردازش تصویر و داده‌ها

۵. هنگ کردن مکرر دستگاه در حین کار

علت احتمالی مشکل:

• خرابی CPU یا آی‌سی‌های حافظه دستگاه
• آسیب در سیستم خنک‌کننده یا تهویه داخلی دستگاه
• مشکلات نرم‌افزاری و باگ در فریمور
• نوسانات ولتاژ ورودی یا تغذیه ناپایدار

روند تعمیر:

• بررسی دمای کاری قطعات داخلی، تست فن یا سیستم خنک‌کننده
• تعویض خمیر سیلیکون پردازنده برای بهبود انتقال حرارت
• تست حافظه رم و آی‌سی‌های EEPROM؛ تعویض در صورت وجود خطا
• آپدیت یا بازنویسی کامل فریمور دستگاه
• استفاده از منابع تغذیه پایدار و با فیلتر مناسب جهت جلوگیری از نوسانات ولتاژ

۶. خرابی سیستم GPS داخلی یا عدم اتصال به ماهواره

علت احتمالی مشکل:

• خرابی ماژول GPS داخلی دستگاه
• قطع شدن آنتن GPS یا کابل اتصال به دستگاه
• بروز اختلال نرم‌افزاری در سیستم ناوبری
• مشکلات مربوط به تنظیمات موقعیت‌یابی یا نقشه

روند تعمیر:

• بررسی سلامت آنتن GPS و تعویض آن در صورت آسیب‌دیدگی
• تست سیگنال دریافتی از ماهواره‌ها با نرم‌افزار دیاگ GPS
• تعویض ماژول GPS داخلی در صورت عدم دریافت سیگنال
• بروزرسانی نقشه‌های دستگاه و نرم‌افزار ناوبری
• ریست تنظیمات GPS به حالت پیش‌فرض کارخانه‌ای

سایر ایرادات احتمالی ماهی‌یاب KODEN و روند رفع آن‌ها

۷. نفوذ آب به داخل دستگاه

• بررسی بدنه و درزهای آب‌بندی طبق استاندارد IPX5
• تعویض واشرهای آب‌بندی و درزگیرها
• تست ضدآب بودن دستگاه پس از تعمیر و اطمینان از آب‌بندی کامل

۸. کاهش وضوح یا کیفیت نمایش تصاویر

• بررسی و تمیز کردن صفحه نمایش از رسوبات و خط و خش
• کالیبراسیون مجدد تنظیمات نمایش رنگ و کنتراست از منوی تنظیمات
• تست مدار درایور تصویر برای رفع مشکلات رنگ و وضوح
