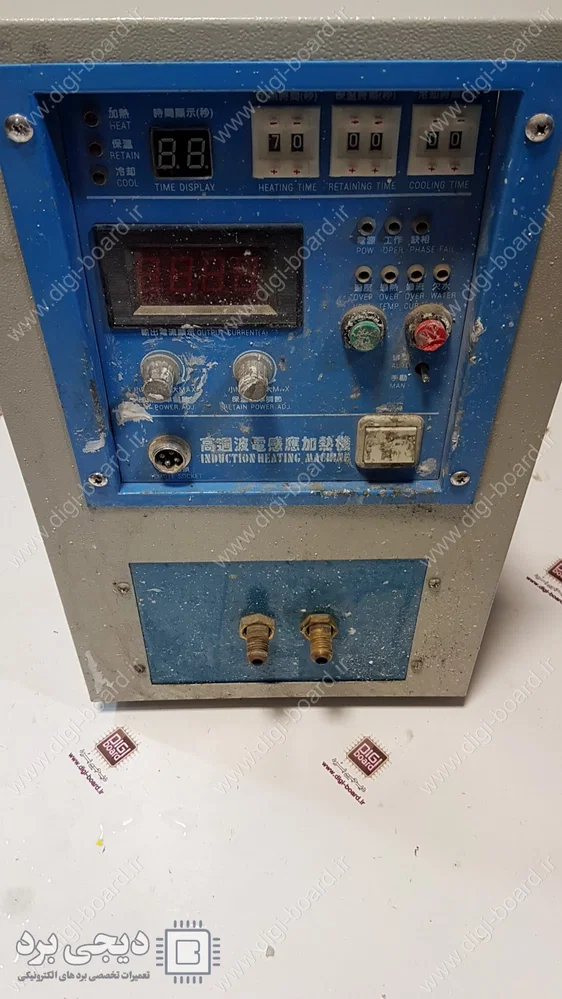

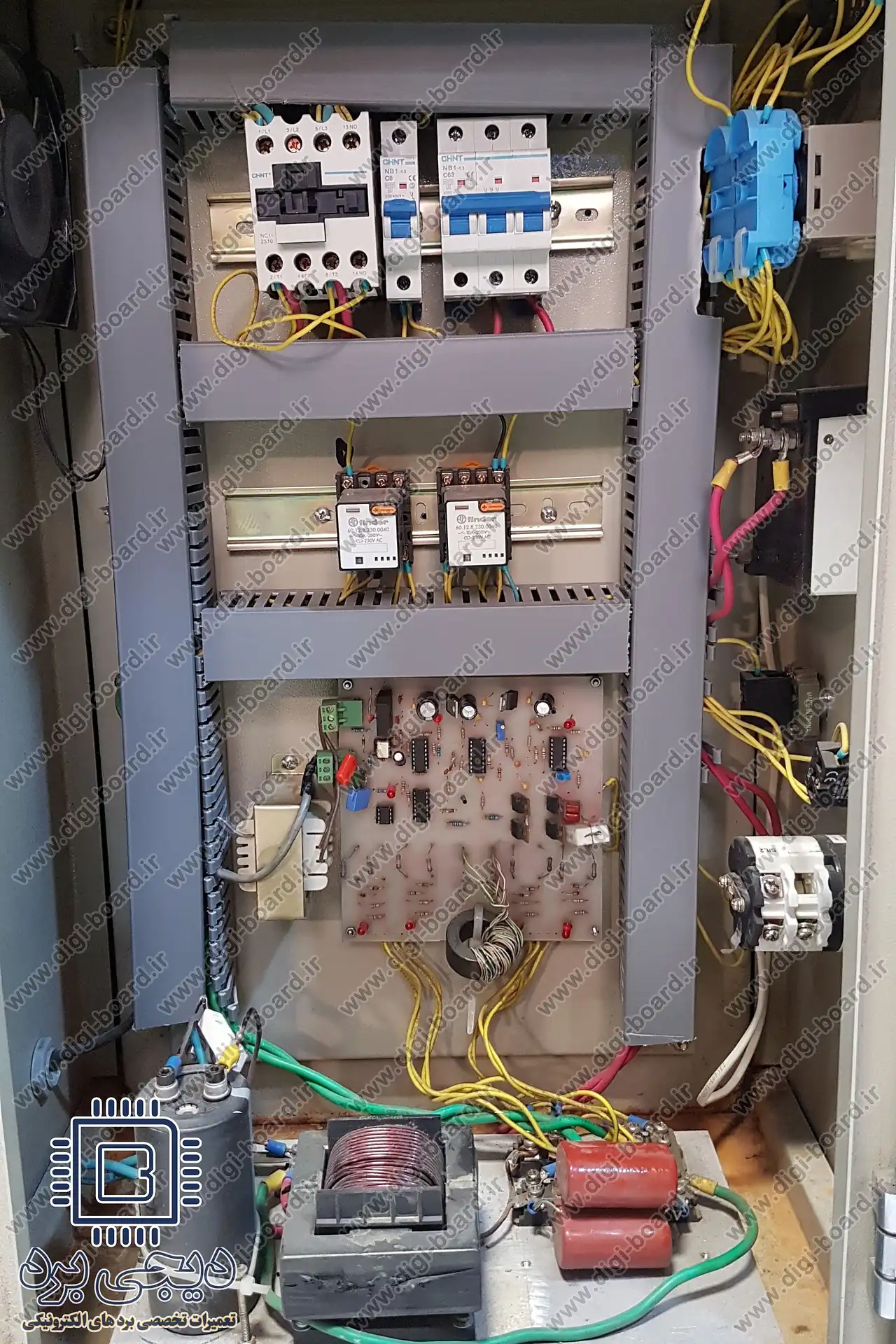

تعمیر دستگاه کوره ذوب القایی

کوره‌های ذوب القایی به عنوان یکی از مهم‌ترین تجهیزات در صنایع فلزی و ریخته‌گری، برای ذوب فلزات با استفاده از جریان القایی به کار می‌روند. این دستگاه‌ها شامل بخش‌های الکترونیکی و الکتریکی پیچیده‌ای هستند که ممکن است به دلایل مختلف دچار مشکل شوند. در این مقاله، مشکلات رایج این دستگاه و روش‌های تعمیر آن را بررسی می‌کنیم.

هدف این راهنما: ارائه دستورالعمل‌های دقیق و فنی به تکنسین‌های متخصص جهت عیب‌یابی، تشخیص و رفع اشکالات متداول در کوره‌های ذوب القایی.

مقدمه فنی بر ساختار و عملکرد کوره ذوب القایی

برای انجام هرگونه تعمیرات موفق، شناخت عمیق ساختار و نحوه عملکرد کوره ضروری است. کوره القایی عمدتاً از سه بخش اصلی تشکیل شده است:

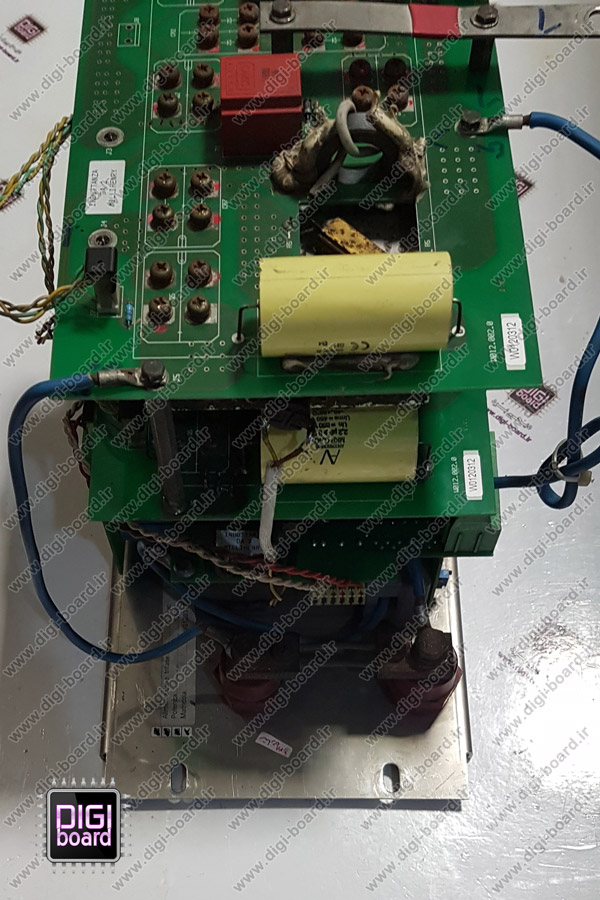

1. بخش قدرت (Power Unit): مسئول تبدیل توان ورودی AC با فرکانس پایین (50 یا 60 هرتز) به توان AC با فرکانس متوسط یا بالا (از 500 هرتز تا 10 کیلوهرتز یا بیشتر). اجزای کلیدی این بخش شامل یکسوکننده (Rectifier)، چاپر (Chopper) در سیستم‌های پیشرفته‌تر، بانک خازنی و اینورتر (Inverter) می‌باشند. اینورتر، قلب کوره است که با استفاده از سوئیچ‌های پرقدرت (مانند IGBT یا تریستورها) فرکانس بالا را تولید می‌کند.
2. بخش کنترل (Control Unit): شامل PLC، بردهای کنترلی، HMI و سنسورها. این بخش وظیفه مانیتورینگ پارامترهای عملیاتی (مانند دما، ولتاژ، جریان، فرکانس) و اجرای منطق حفاظتی و کنترلی کوره را بر عهده دارد.
3. بخش ذوب (Melting Unit): شامل بوته، کویل القایی (سیم‌پیچ)، و سیستم هیدرولیک برای تخلیه مذاب.

نقش اینورتر و مدار تشدید

در کوره‌های القایی، جریان متناوب فرکانس بالا از طریق کویل القایی عبور کرده و یک میدان مغناطیسی قوی ایجاد می‌کند. این میدان در فلز داخل بوته، جریان‌های گردابی (Eddy Currents) تولید کرده که مقاومت فلز در برابر این جریان‌ها، باعث تولید گرما و ذوب فلز می‌شود. فرکانس کاری توسط مدار تشدید (Resonant Circuit) که شامل خازن‌های تشدید (Capacitor Bank) و اندوکتانس کویل القایی است، تعیین می‌شود. حفظ عملکرد صحیح اینورتر و مدار تشدید، کلید کارایی کوره است.

مشکلات رایج دستگاه کوره ذوب القایی و روش‌های تعمیر

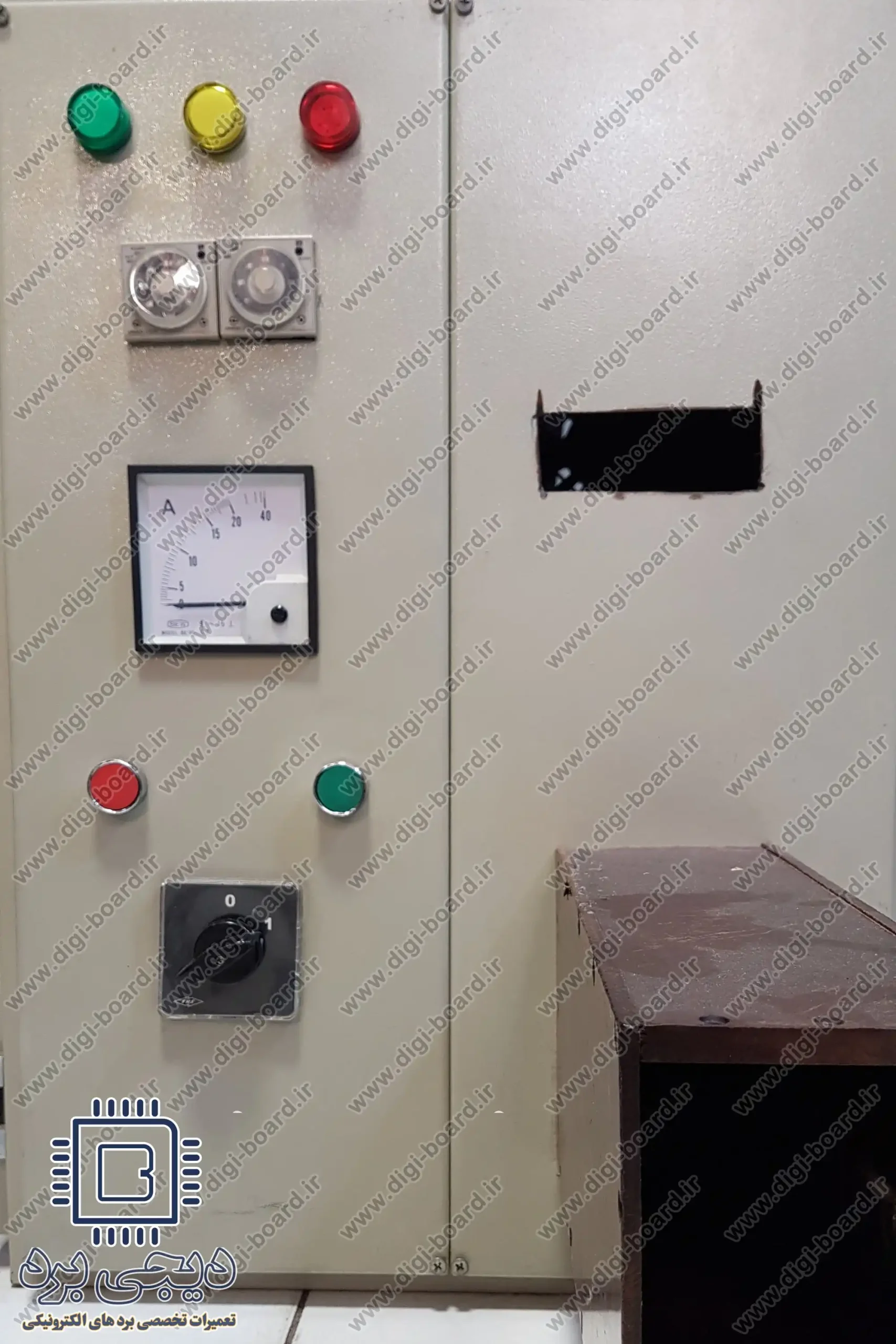

۱. دستگاه روشن نمی‌شود

علل ریشه‌ای (Root Causes) و گسترش فنی:

• مشکل در منبع تغذیه (ورودی اولیه):
  • کاهش یا افزایش بیش از حد ولتاژ ورودی: ممکن است رله‌های حفاظتی یا بردهای ورودی به دلیل نوسانات شدید تریپ (Trip) کرده باشند.
  • قطع یکی از فازها (فاز پریدگی): در سیستم‌های سه‌فاز، قطع شدن یکی از فازها باعث می‌شود مدار کنترل فرمان روشن شدن ندهد یا رله‌های نظارت بر فاز فعال شوند.
• خرابی فیوزهای اصلی یا قطع‌کن‌های الکتریکی (بریکرها): فیوزهای باینری یا فیوزهای فوق سریع (Fast-acting Fuses) در مسیرهای قدرت ممکن است بر اثر اضافه جریان لحظه‌ای یا اتصال کوتاه سوخته باشند.

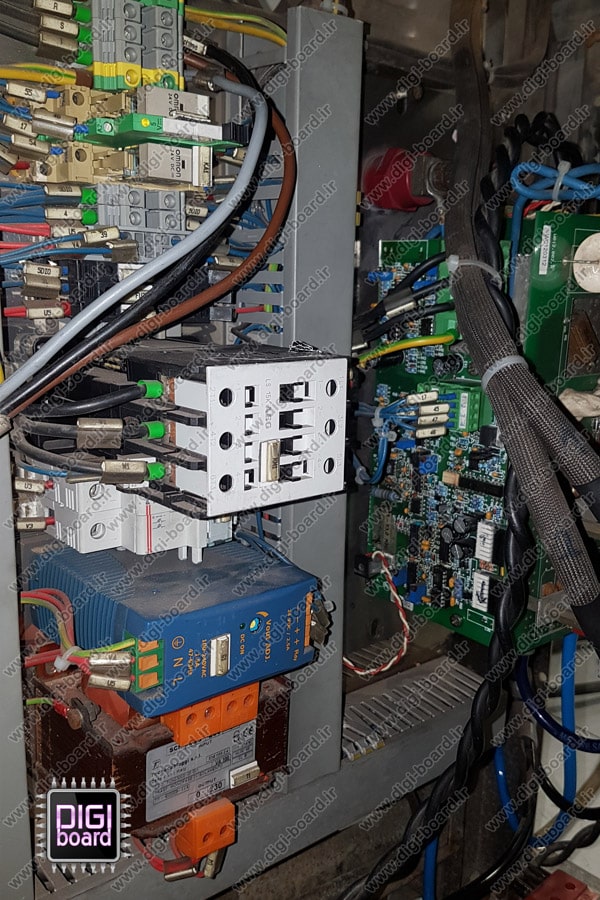

• اختلال در بردهای کنترلی: عدم رسیدن ولتاژ تغذیه به برد کنترل، خرابی ترانسفورماتور کاهنده (Control Transformer) یا خرابی رله‌های واسط در مدار فرمان.

ابزارهای مورد نیاز: مولتی‌متر (True RMS)، کلمپ آمپرمتر، تستر عایق (میگر)، فازمتر.

روش تعمیر (مراحل عملیاتی دقیق):

1. بررسی ورودی برق و ولتاژ:
   • ولتاژ ورودی هر سه فاز را نسبت به یکدیگر و نسبت به نول اندازه‌گیری کنید.
   • از تطابق ولتاژ اندازه‌گیری شده با مشخصات نامی کوره (معمولاً 380 یا 400 ولت) اطمینان حاصل کنید.
   • سلامت و عدم سوختگی فیوزهای اصلی (HRC Fuses) را از طریق اندازه‌گیری پیوستگی (Continuity) بررسی کنید.
2. تست بریکرها و کنتاکتورهای اصلی: وضعیت قطع و وصل بریکرها را بررسی کنید. در صورت تریپ، علت را قبل از وصل مجدد بررسی کنید (اضافه بار یا اتصال کوتاه).
3. بررسی تغذیه مدار فرمان: ولتاژ خروجی ترانسفورماتور کاهنده مدار کنترل را چک کنید (معمولاً 24V DC یا 220V AC). عدم وجود این ولتاژ می‌تواند نشان‌دهنده خرابی ترانس یا فیوزهای مربوط به آن باشد.

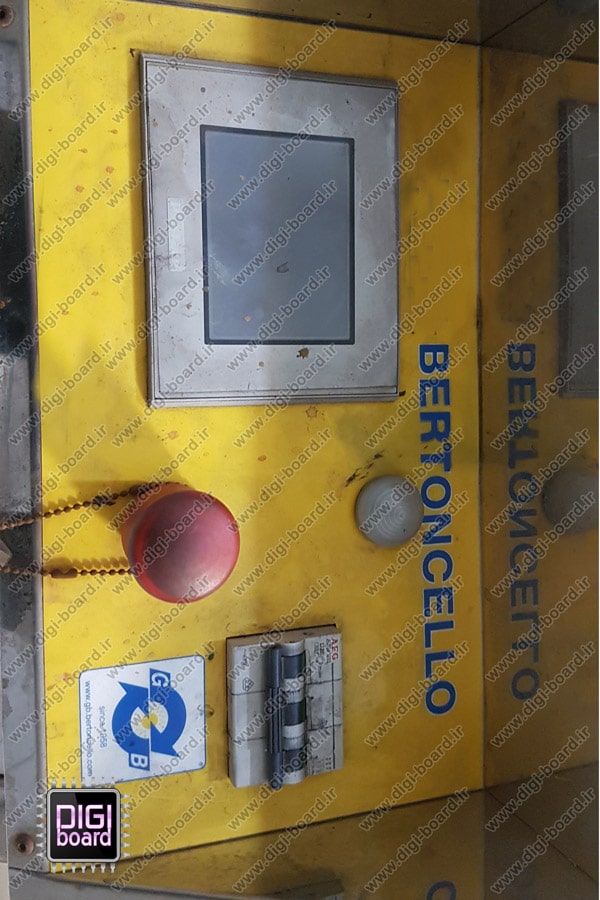

۲. PLC یا HMI یا کنترلر دستگاه روشن نمی‌شود

علل ریشه‌ای (Root Causes) و گسترش فنی:

• قطع تغذیه کنترلر: شایع‌ترین دلیل، سوختن فیوز تغذیه PLC (معمولاً 24V DC) یا خرابی منبع تغذیه سوئیچینگ (SMPS) مربوط به PLC است.
• خرابی سخت‌افزاری PLC یا HMI: در اثر نویزهای الکتریکی شدید، گرمای بیش از حد یا نوسانات ولتاژ، ماژول CPU یا رابط نمایشگر (HMI) آسیب دیده است.
• نقص در سیم‌کشی یا ترمینال‌ها: شل بودن اتصالات در ترمینال‌های ورودی برق PLC یا پارگی کابل ارتباطی (مانند کابل‌های اترنت یا RS-485) بین PLC و HMI.

روش تعمیر (مراحل عملیاتی دقیق):

1. بررسی ولتاژ ورودی به PLC/HMI:
   • ولتاژ ورودی ماژول CPU و HMI را با دقت اندازه‌گیری کنید. (برای مثال، 24V DC باید در محدوده مجاز باشد).
   • اگر ولتاژ ورودی صفر است، SMPS یا فیوز مربوطه را بررسی و تعویض کنید.
2. تست و ریست کردن PLC: در صورت وجود چراغ‌های هشدار دهنده، آن‌ها را بررسی کنید. برای برخی مشکلات نرم‌افزاری جزئی، ممکن است نیاز به ریست سخت‌افزاری (Hardware Reset) باشد.
3. بررسی وضعیت باتری پشتیبان (در صورت وجود): در PLC‌ها، باتری ممکن است برای حفظ برنامه و داده‌های رم استفاده شود. خرابی باتری باعث از دست رفتن برنامه و نیاز به دانلود مجدد می‌شود.

۳. دستگاه دارای ارور است و رفع نمی‌شود

علل ریشه‌ای (Root Causes) و گسترش فنی:

• اشکال در سیستم حفاظتی:
  • خطای فشار آب (Water Pressure Fault): کاهش فشار یا قطع جریان آب خنک‌کاری (برای کویل القایی، خازن‌ها، اینورتر/تریستورها). این خطرناک‌ترین خطا است و سیستم را فوراً تریپ می‌کند.
  • خطای دمای بالا (Over-Temperature Fault): سنسورهای دما در نقاط حساس (مانند هیت‌سینک IGBT/تریستور، آب خروجی کویل، یا بانک خازنی) دمای بیش از حد را گزارش می‌دهند.
  • خطای اتصال به زمین (Ground Fault/Earth Leakage): نشت فلز مذاب و تماس با کویل القایی یا بدنه کوره که منجر به فعال شدن سیستم نظارت بر اتصال زمین بوته (Leakage Protection) می‌شود.
• نوسانات برق یا هارمونیک‌ها: هارمونیک‌های ولتاژ/جریان می‌توانند باعث فعال شدن سیستم‌های حفاظتی بر اساس اندازه‌گیری‌های ناصحیح شوند.

روش تعمیر (مراحل عملیاتی دقیق):

1. بررسی کدهای خطا و دفترچه راهنما: کدهای خطا را مستندسازی کرده و بر اساس دفترچه راهنمای فنی کوره، اقدام پیشنهادی را پیگیری کنید.
2. تست و اصلاح سنسورهای حفاظتی:
   • سیستم آب خنک‌کاری: فشار آب ورودی به مدار کوره را در محدوده استاندارد (معمولاً بین 2 تا 4 بار) تنظیم کنید. سلامت سنسور فشار (Pressure Switch) یا سنسور فلو (Flow Sensor) را با شبیه‌سازی شرایط و اندازه‌گیری خروجی آن‌ها بررسی کنید.
   • سنسورهای دما: مقدار مقاومت/ولتاژ خروجی سنسورهای RTD یا ترموکوپل را در دمای محیط اندازه‌گیری و با مقادیر کالیبره شده مقایسه کنید.
3. رفع خطای نشتی (Earth Fault): اگر خطای Earth Leakage فعال شد، کوره را خاموش کنید. کالیبراسیون و سلامت سیستم Ground Fault Monitoring را بررسی کنید. اغلب اوقات این خطا ناشی از نفوذ مذاب یا رطوبت به پوشش نسوز بوته و در نتیجه کاهش مقاومت عایقی است که نیاز به تعمیر و تعویض پوشش نسوز دارد.

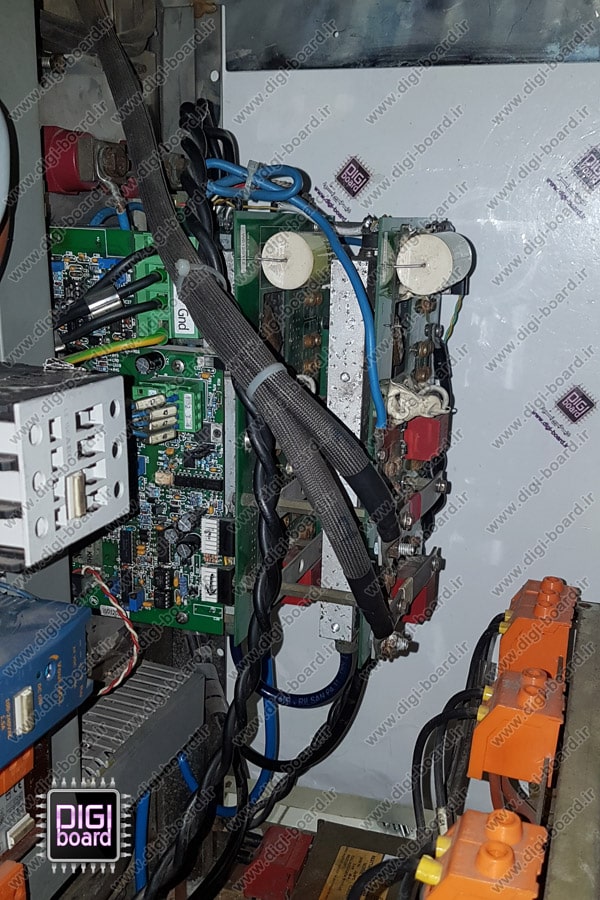

۴. قسمت درایو فرکانسی مشکل دارد

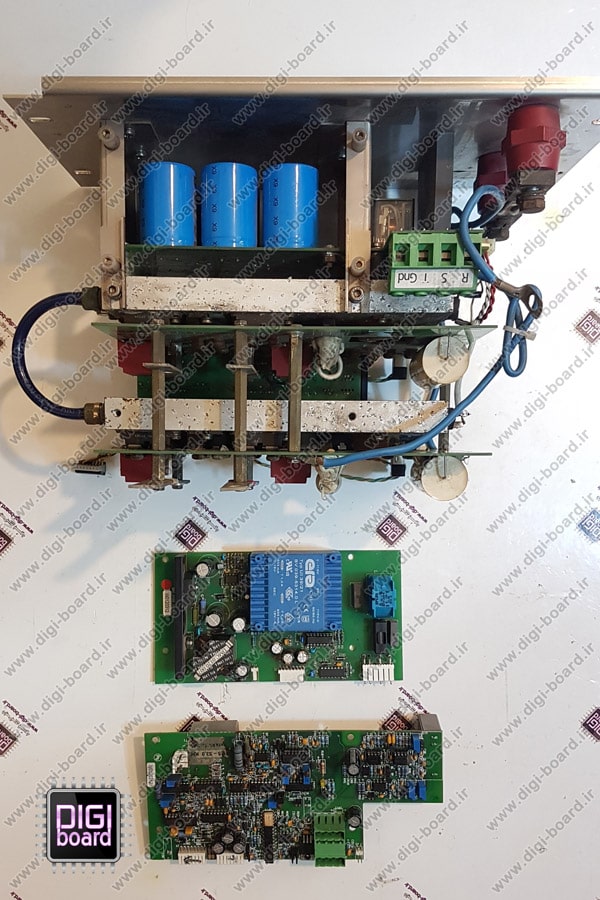

این بخش قلب بخش قدرت کوره است. وظیفه اصلی آن، تبدیل ولتاژ DC به جریان متناوب فرکانس بالا برای کویل القایی است.

علل ریشه‌ای (Root Causes) و گسترش فنی:

• خرابی اینورتر (Inverter): سوختن قطعات کلیدی مانند IGBT (Insulated Gate Bipolar Transistor) یا تریستورها (SCR) که به دلیل اضافه جریان، ولتاژ بیش از حد (Overvoltage) یا عدم هماهنگی در گیت درایور (Gate Driver) رخ می‌دهد.

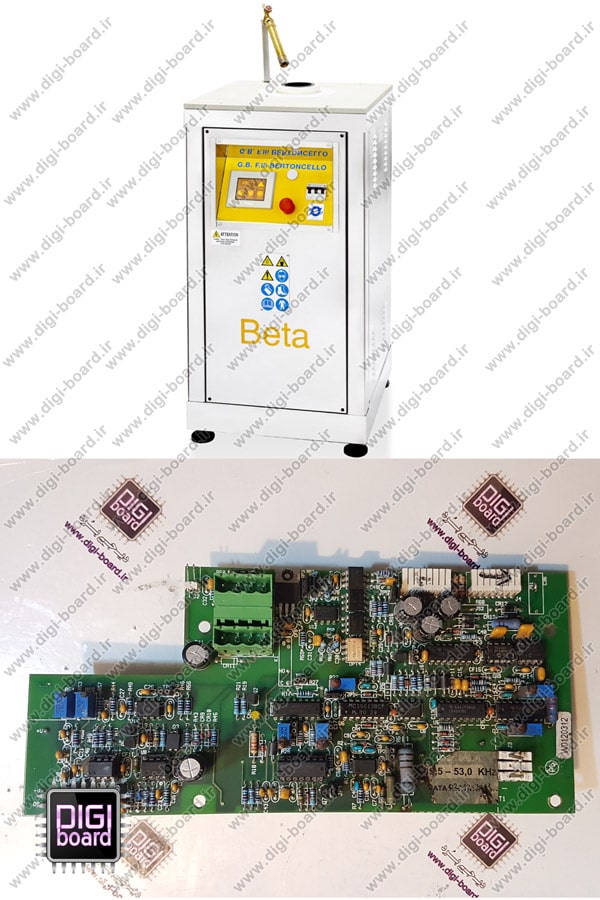

• خرابی مدار درایور گیت (Gate Driver Board): این مدار وظیفه تأمین پالس‌های دقیق و ایزوله‌شده را برای سوئیچینگ IGBT/تریستورها دارد. خرابی در این بخش منجر به سوئیچینگ نامناسب، اتصال کوتاه داخلی و سوختن قطعات قدرت می‌شود.
• عدم تطابق فرکانس (Mismatch in Resonant Frequency): تنظیم نادرست فرکانس کاری اینورتر با فرکانس تشدید مدار (کویل + خازن‌های تشدید) باعث عدم انتقال حداکثر توان به کویل می‌شود.

ابزارهای مورد نیاز: اسیلوسکوپ، مولتی‌متر با قابلیت تست دیود، تستر خازن، تجهیزات لحیم‌کاری تخصصی (برای تعویض قطعات قدرت).

روش تعمیر (مراحل عملیاتی دقیق):

1. تست قطعات نیمه‌هادی (IGBT/تریستورها):
   • کوره را از برق جدا کرده و مطمئن شوید که خازن‌های DC لینک دشارژ شده‌اند.
   • با استفاده از قابلیت تست دیود مولتی‌متر، پیوستگی و وضعیت اتصال کوتاه (Short Circuit) قطعات قدرت (IGBT/تریستورها) را بررسی کنید. وجود اتصال کوتاه بین کلکتور-امیتر در IGBT یا آند-کاتد در تریستورها نشان‌دهنده سوختن قطعه است.
2. بررسی بردهای گیت درایور: پالس‌های فرمان خروجی برد گیت درایور را با اسیلوسکوپ بررسی کنید تا از شکل موج صحیح و ایزولاسیون مناسب اطمینان حاصل شود.
3. تنظیم فرکانس: در صورت وجود مشکل، تنظیمات PLC و مدار کنترل فرکانس (Frequency Control Circuit) را بررسی و در صورت نیاز، فرکانس سوئیچینگ را به فرکانس تشدید بار (کویل و خازن‌ها) نزدیک کنید.

۵. گرمایش دستگاه از کار افتاده است

علل ریشه‌ای (Root Causes) و گسترش فنی:

• خرابی سیم‌پیچ القایی (کویل):
  • اتصال کوتاه داخلی بین سیم‌پیچ‌ها (Turn-to-Turn Short Circuit) به دلیل آسیب دیدن عایق. این باعث کاهش اندوکتانس و تغییر فرکانس تشدید می‌شود.
  • نشتی آب از داخل کویل و تماس با مذاب یا عایق‌بندی.
• اختلال در بردهای قدرت (خازن‌ها):
  • خرابی یا کاهش ظرفیت بانک خازنی تشدید. خازن‌ها به مرور زمان دچار کاهش ظرفیت شده و فرکانس تشدید را تغییر می‌دهند.
• خرابی در سنسورهای دما/جریان: سنسورهای جریان (Current Transformers) سیگنال نادرست به کنترلر می‌دهند که باعث می‌شود کنترلر، توان خروجی را کاهش دهد.

روش تعمیر (مراحل عملیاتی دقیق):

1. تست کویل القایی:
   • تست بصری: کویل را از نظر آسیب فیزیکی، ترک یا سوختگی عایق بررسی کنید.
   • اندازه‌گیری اندوکتانس: با استفاده از یک LCR متر تخصصی، اندوکتانس کویل را اندازه‌گیری کرده و با مقدار نامی مقایسه کنید. کاهش اندوکتانس می‌تواند ناشی از اتصال کوتاه داخلی باشد.
2. تست بانک خازنی تشدید:
   • کوره را خاموش و دشارژ کنید.
   • با تستر خازن، ظرفیت هر خازن را به صورت جداگانه اندازه‌گیری کنید. اگر ظرفیت بیش از 10 تا 15 درصد کاهش یافته باشد، خازن معیوب است.
3. بررسی جریان (CT) و ولتاژ (PT) ترانسفورماتورها: صحت عملکرد ترانسفورماتورهای جریان و ولتاژ را بررسی کنید تا مطمئن شوید کنترلر مقادیر صحیح را دریافت می‌کند.

۶. یکی از سنسورها یا عملگرها کار نمی‌کند

سنسورها و عملگرها (مانند ولوها و پمپ‌ها) نقش حیاتی در ایمنی و عملکرد کوره دارند.

علل ریشه‌ای (Root Causes) و گسترش فنی:

• خرابی فیزیکی سنسورها: سنسورهای دما، فشار یا فلو ممکن است در اثر حرارت، فشار یا فرسایش فیزیکی آسیب دیده باشند.
• مشکل در سیم‌کشی یا ایزولاسیون: سیم‌کشی بلند سنسورها در محیط صنعتی می‌تواند دچار قطعی، اتصال کوتاه به زمین، یا دریافت نویزهای الکتریکی شدید شود.
• نقص در برد کنترلی I/O: خرابی ماژول‌های ورودی/خروجی (I/O) دیجیتال یا آنالوگ PLC که سیگنال سنسور را دریافت می‌کند.

روش تعمیر (مراحل عملیاتی دقیق):

1. بررسی و تست عملکرد سنسورها:
   • سنسورهای آنالوگ (RTD/ترموکوپل): ولتاژ/مقاومت خروجی سنسور را در وضعیت عملیاتی اندازه‌گیری و آن را به مقدار فیزیکی متناظر (دما/فشار) تبدیل کنید و با مقدار نمایش داده شده در HMI مقایسه کنید.
   • سنسورهای دیجیتال (فلو/فشار سوئیچ): با شبیه‌سازی وضعیت (مثلاً افزایش فشار یا جریان)، تغییر وضعیت خروجی سنسور (باز/بسته شدن کنتاکت) را بررسی کنید.
2. بررسی سلامت سیم‌کشی و رفع قطعی‌ها:
   • پیوستگی سیم‌ها از ترمینال سنسور تا ماژول PLC را با مولتی‌متر اندازه‌گیری کنید.
   • سیم‌کشی را از نظر وجود شیلد (Shield) و اتصال صحیح شیلد به زمین بررسی کنید تا نویز محیطی کاهش یابد.

چک لیست ابزارهای تخصصی مورد نیاز برای تعمیرات (H2)

برای عیب‌یابی و تعمیرات حرفه‌ای کوره القایی، علاوه بر ابزارهای رایج الکتریکی، وجود ابزارهای تخصصی زیر ضروری است:

• اسیلوسکوپ دو کاناله با پروب‌های عایق ولتاژ بالا: برای مشاهده شکل موج پالس‌های گیت درایور و بررسی نویزها در مدار قدرت و کنترل.
• مولتی‌متر True RMS با قابلیت تست دیود و فرکانس بالا: برای اندازه‌گیری دقیق ولتاژها و جریان‌های AC با فرکانس متغیر.
• میگر (تستر عایق): برای تست مقاومت عایقی بین کویل و بدنه (زمین) و عایق‌بندی سیم‌پیچ‌های ترانسفورماتور.
• LCR متر (تستر اندوکتانس، خازن و مقاومت): برای اندازه‌گیری دقیق اندوکتانس کویل و ظرفیت بانک خازنی تشدید.
• تجهیزات دشارژ ولتاژ بالا: برای تخلیه ایمن خازن‌های DC لینک قبل از شروع هرگونه تعمیر.
• تجهیزات تخصصی تست PLC و برنامه‌نویسی: شامل کابل‌های ارتباطی و نرم‌افزار برای دانلود/آپلود برنامه PLC و مانیتورینگ آنلاین.

پروتکل‌های ایمنی و اقدامات پیشگیرانه

تعمیرات کوره القایی به دلیل ولتاژ و توان بالا، خطرات جدی دارد. تکنسین باید همواره پروتکل‌های ایمنی را رعایت کند:

1. Lockout/Tagout (LOTO): قبل از شروع کار، ورودی اصلی برق کوره را قطع کرده و از قفل ایمنی استفاده کنید تا فرد دیگری سهواً برق را وصل نکند.
2. تخلیه خازن‌ها: حتماً از دشارژ کامل خازن‌های DC لینک اطمینان حاصل کنید. ولتاژ باقی‌مانده در این خازن‌ها می‌تواند کشنده باشد.
3. ایمنی آب: قبل از باز کردن هرگونه اتصالات آب، از قطع پمپ و تخلیه کامل مدار آب اطمینان حاصل کنید.
4. تجهیزات ایمنی فردی (PPE): استفاده از دستکش‌های عایق برق، عینک ایمنی و لباس کار مناسب الزامی است.
