معرفی فنی درایوهای اشنایدر و اهمیت تعمیر تخصصی
درایوهای برند اشنایدر الکتریک (Schneider Electric) از پیشرفتهترین و پایدارترین سیستمهای کنترل دور موتور در صنایع هستند و در سریهای مختلف مانند Altivar 12، Altivar 31، Altivar 61، Altivar 71 و ATV600/900 مورد استفاده قرار میگیرند. این درایوها نقش اصلی در کنترل سرعت، گشتاور، حفاظت، بهینهسازی انرژی و مدیریت فرآیندهای صنعتی داشته و کوچکترین خرابی آنها میتواند توقف خط تولید، آسیب به موتور یا نوسانات شدید جریان را بهدنبال داشته باشد.
به دلیل پیچیدگی مدارات قدرت و کنترل در درایوهای Schneider، تعمیر آنها باید استاندارد، دقیق و اصولی انجام شود. در همین راستا، مجموعه دیجیبرد با تجربه تخصصی در تعمیر انواع سریهای آلتيوار، یکی از مراکز مجهز در ایران برای تعمیرات این نوع درایوهاست و در بخشهای مختلف این راهنما، در صورت نیاز میتوانید روی خدمات آن حساب کنید.
ساختار و نحوه عملکرد درایوهای Schneider
برای عیبیابی و تعمیر، شناخت دقیق ساختار داخلی درایو ضروری است. در ادامه مهمترین بخشهای فنی این دستگاهها معرفی شده است.

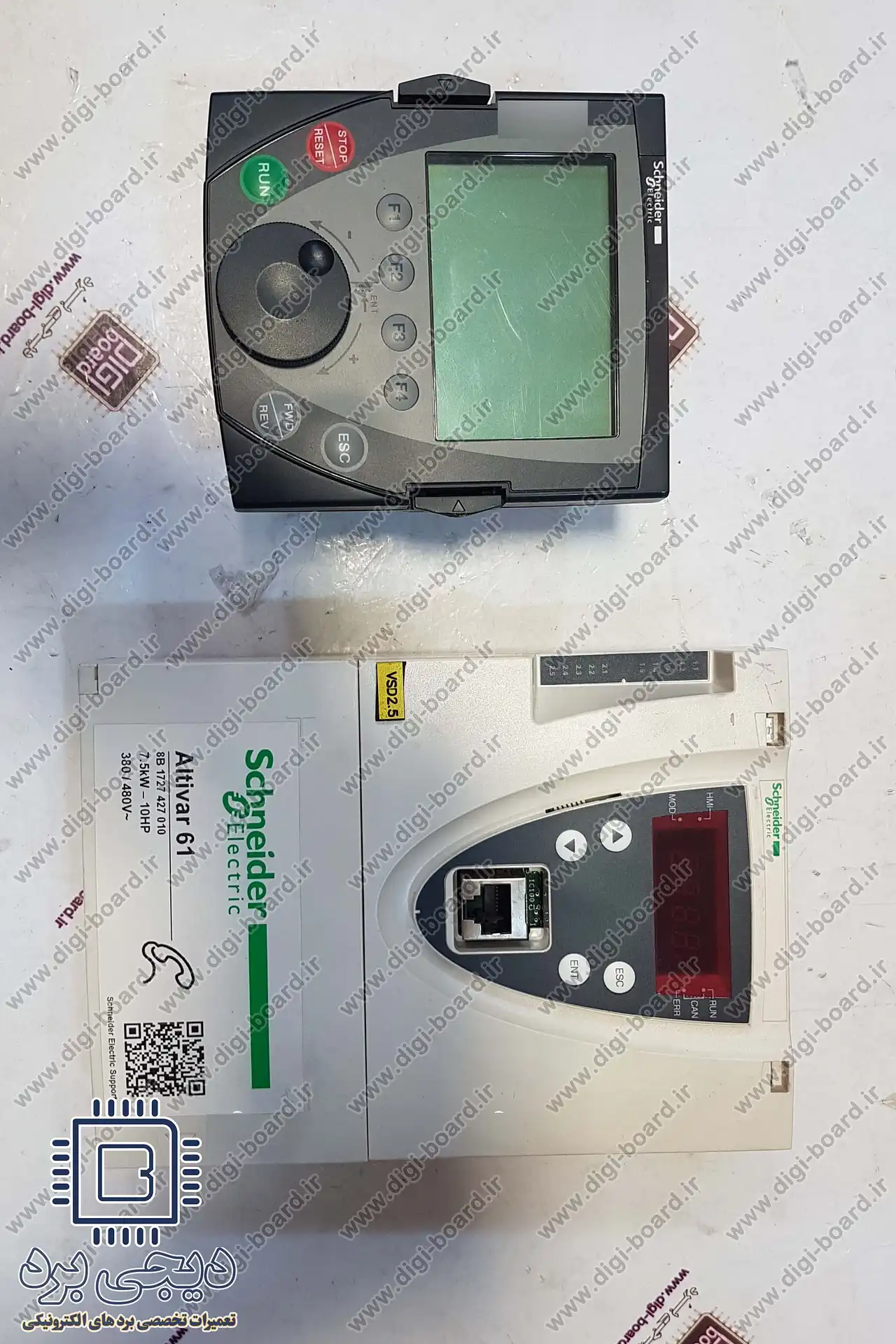

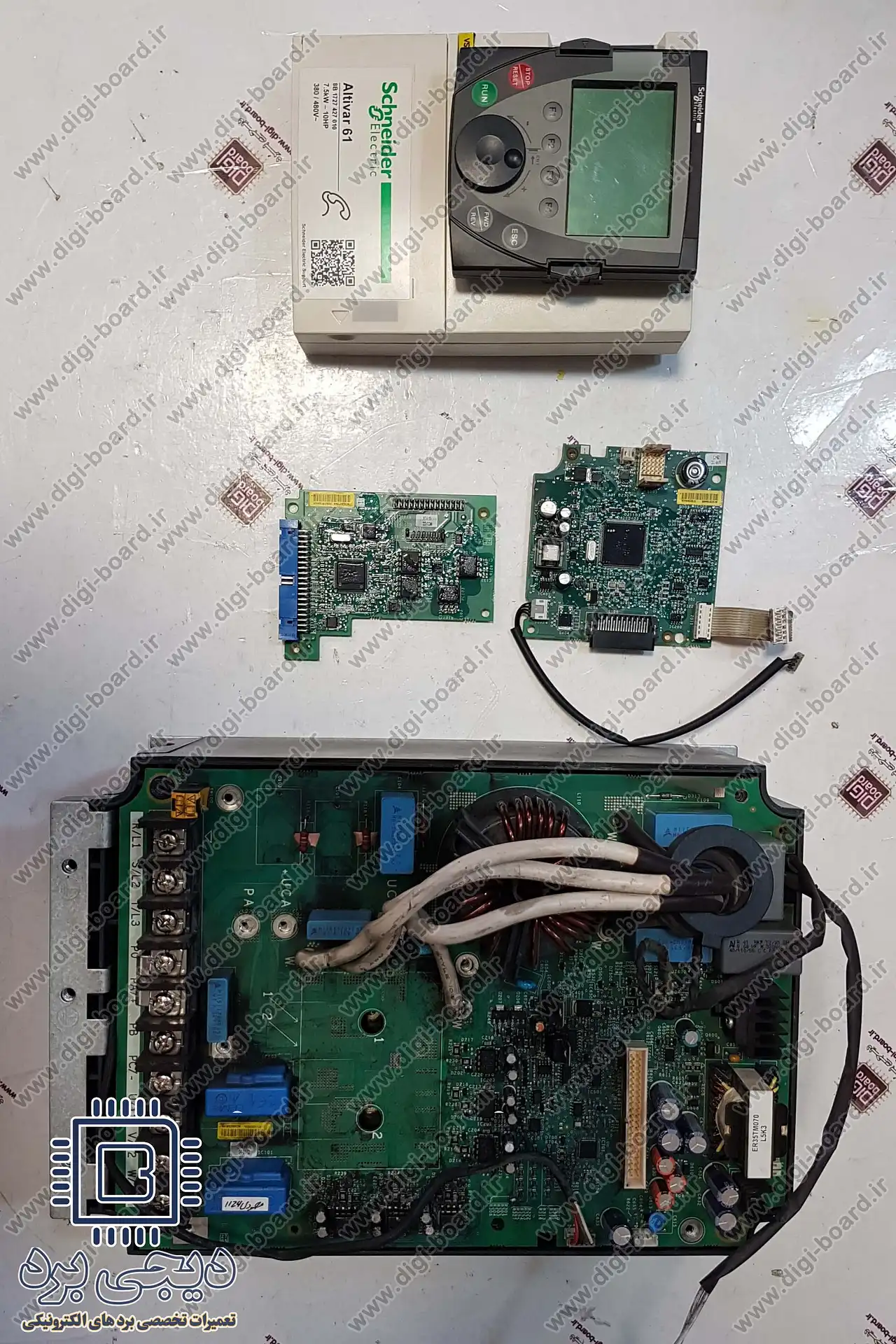

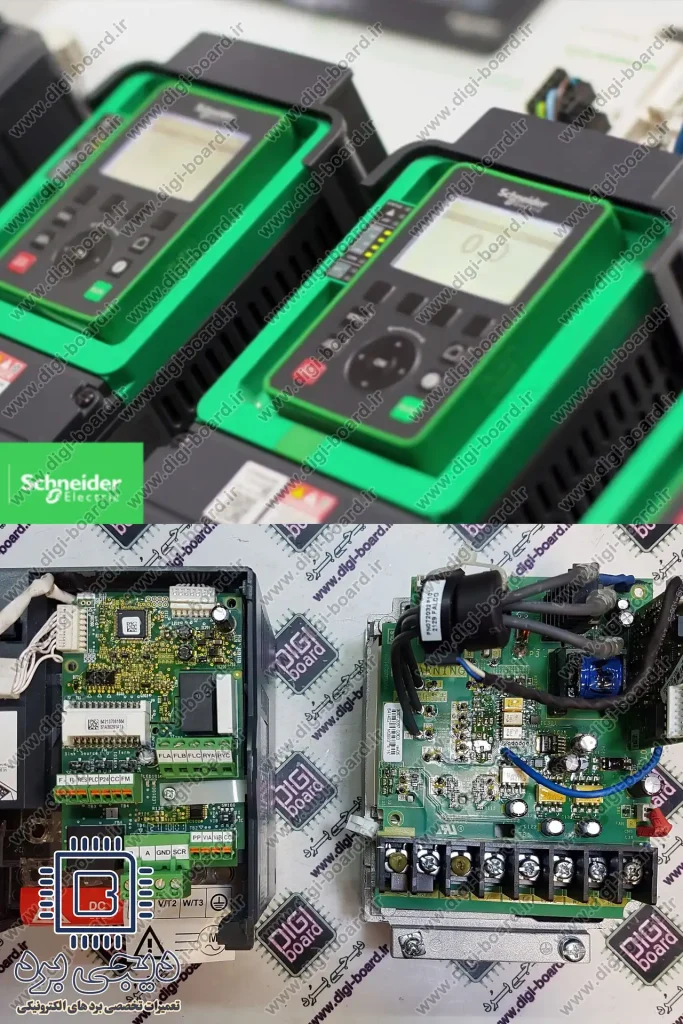

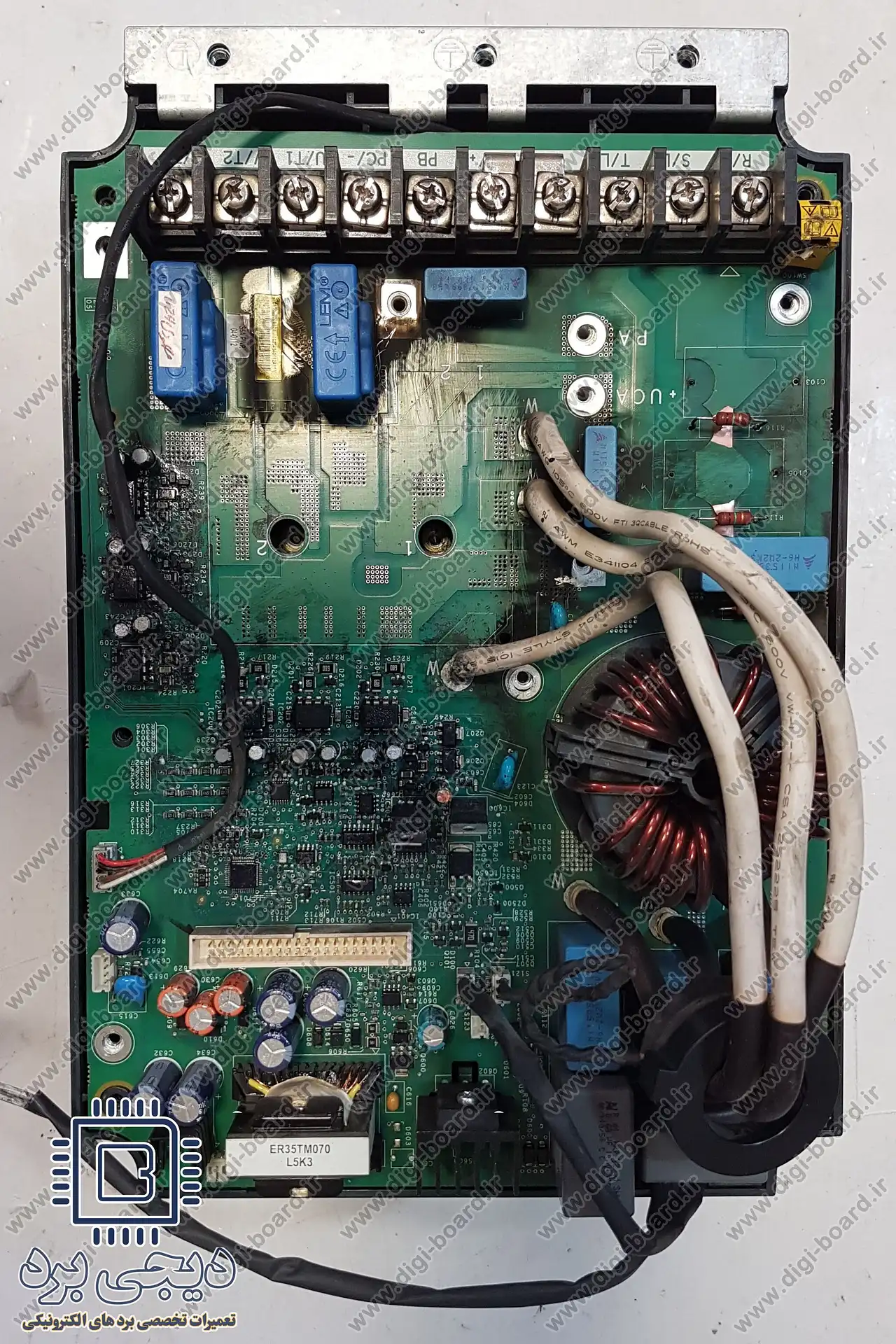

بخشهای اصلی درایوهای Schneider
-
بخش یکسوکننده (Rectifier): شامل پل دیود یا SCR برای تبدیل AC ورودی به DC.
-
باس DC و خازنهای قدرت: ذخیره انرژی و کاهش ریپل.
-
بخش اینورتر شامل IGBT یا ماژول قدرت (IPM): تولید خروجی سهفاز PWM با فرکانس متغیر.
-
درایورها و Gate Driver Board: کنترل فرمانهای سوئیچینگ IGBTها.
-
بورد کنترل (Control Board): مشابه یک PLC کوچک شامل پردازنده، ADC، مدارات فیدبک و الگوریتمهای کنترلی.
-
مدارات حفاظتی: شامل مدارهای OVP، OCP، OTP، سنسورهای جریان، ولتاژ و دما.
-
فیلترهای EMI/RFI: کاهش نویز هارمونیکی.

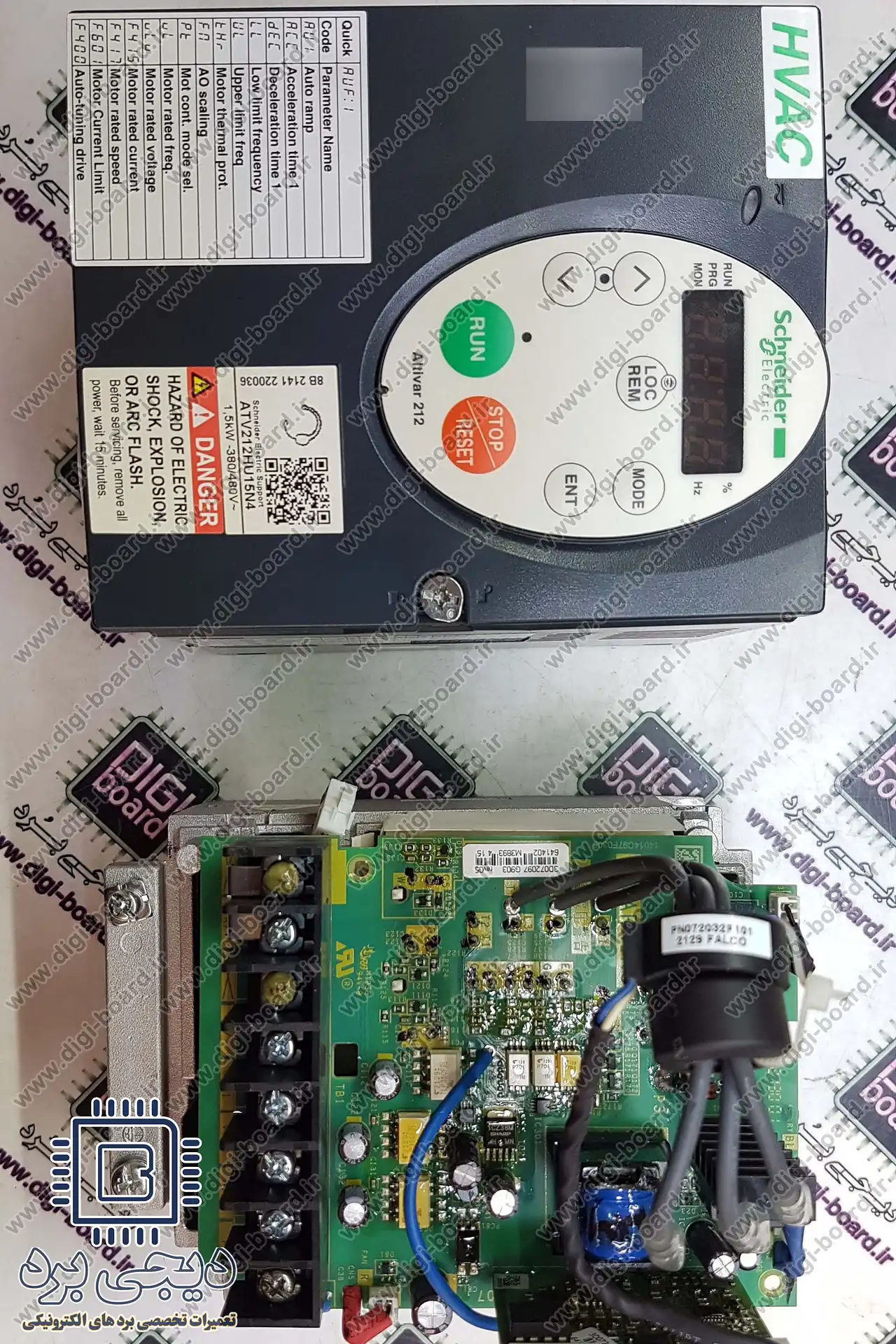

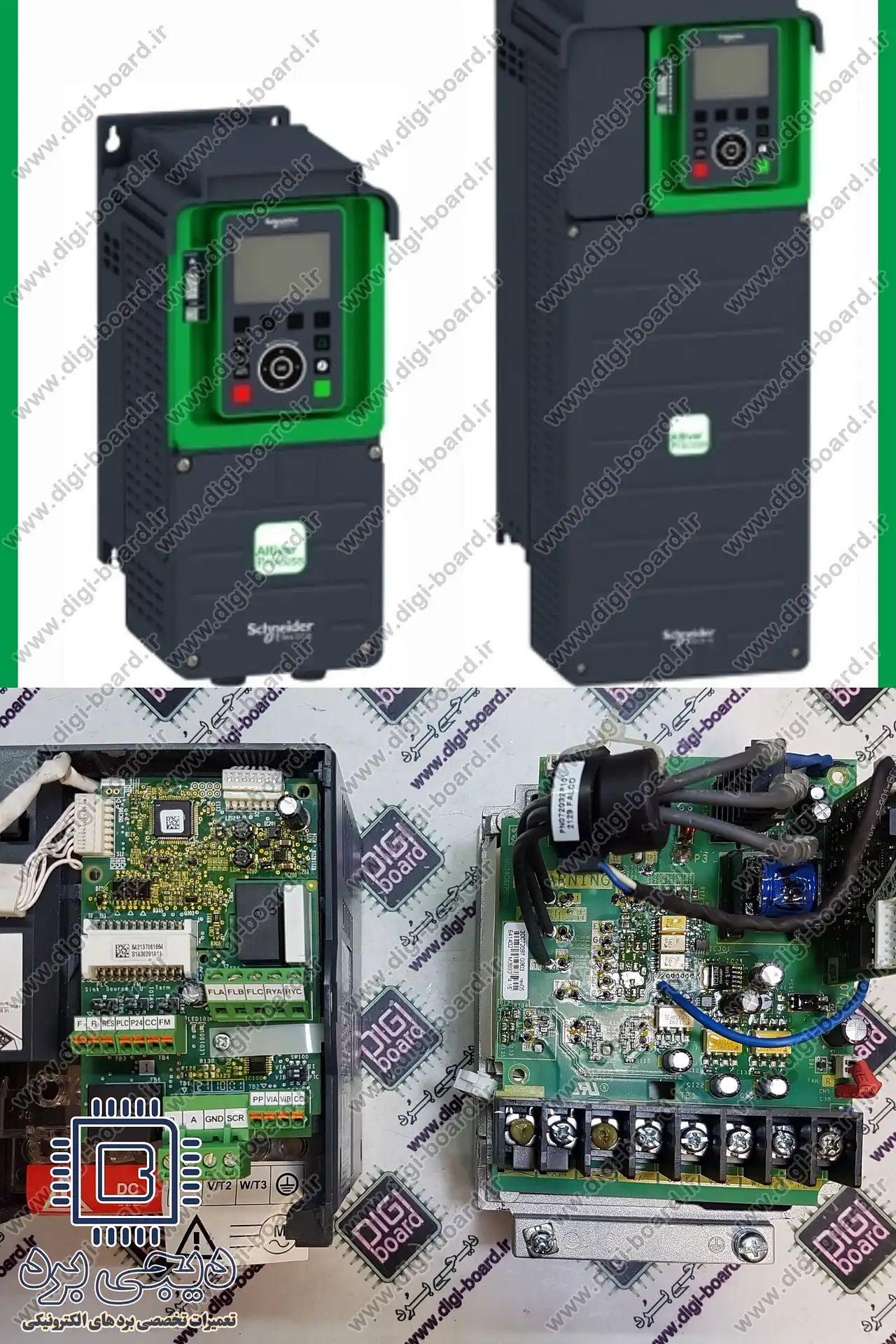

درایوهای جدید سری وکتوری (ATV600 – ATV900) دارای ساختار پیچیدهتر، امکانات ارتباطی پیشرفته و الگوریتمهای کنترلی دقیقتر هستند که تعمیر آنها نیازمند تجهیزات مخصوص است. دیجیبرد این سریها را نیز با تجهیزات تست بار تعمیر میکند.
علل رایج خرابی درایوهای اشنایدر
خرابی در درایو معمولاً نتیجه آسیب در یک بخش خاص نیست، بلکه ترکیبی از فشارهای الکتریکی، شرایط محیطی یا خطای اپراتور است. در ادامه، ریشهایترین عوامل را بررسی میکنیم.
نوسانات شدید برق ورودی
رایجترین علت سوختن IGBT یا آسیبدیدن بخش یکسوکننده. نبودن فیلتر ورودی یا استفاده از کابلکشی نامناسب، خطر را افزایش میدهد.
افزایش بار موتور و اضافهجریان (Overload)
وقتی موتور اضافهبار میکند یا محور گیر میکند، جریان خروجی درایو افزایش یافته و باعث داغ شدن شدید بخش اینورتر میشود.
ضعف تهویه یا دمای محیط بالا
از کار افتادن فن درایو یا نصب در محیط بسته میتواند دمای خازنها، IGBT و رگولاتورها را افزایش دهد.
خطا در سنسور جریان یا ولتاژ
باعث گزارش اشتباه به پردازنده شده و درایو برای حفاظت وارد خطاهایی مانند OC، OH، OBF، USF و SCF میشود.
اتصال کوتاه در خروجی موتور
اگر سیمکشی موتور معیوب باشد، سوختن IGBT تقریباً قطعی است.
نفوذ گرد و غبار یا رطوبت
باعث سولفاته شدن مسیرها، اتصالی سطحی و آسیب به قطعات کنترلی میشود.
توصیه: در این موارد، تعمیر باید در مرکز مجهز انجام شود؛ دیجیبرد بهصورت تخصصی بازسازی بخشهای قدرت، ریبال ماژولها و تست بار صنعتی را انجام میدهد.
میتوانید برای دریافت خدمات و یا مشاوره تعمیرات تجهیزات صنعتی به صفحه تعمیر تجهیزات صنعتی مراجعه کنید.
نشانهها و خطاهای متداول خرابی درایوهای Schneider
تکنسینها معمولاً با خطاها و علائم زیر مواجه میشوند:
خطاهای رایج
-
OC / OCF: اضافهجریان و احتمال خرابی IGBT
-
SCF: اتصال کوتاه خروجی یا سوختن ماژول قدرت
-
OH / OHT: دمای زیاد به دلیل خرابی فن یا سنسور حرارتی
-
OSF / OLF: بار بیش از حد روی موتور
-
CPF / CPU Fault: خرابی پردازنده یا تغذیه بخش کنترل
-
USF / Undervoltage: اختلال ولتاژ ورودی
نشانههای عملیاتی
-
عدم راهاندازی موتور
-
صدای تقتق یا ریست شدن متوالی درایو
-
روشن و خاموش شدن بدون دلیل
-
عدم نمایش صحیح پارامترها روی پنل
-
داغ کردن شدید بدنه
مراحل تخصصی عیبیابی و تعمیر درایو اشنایدر (قدمبهقدم)
این دستورالعمل برای تکنسینهای حرفهای تدوین شده و روندی کاملاً عملی و استاندارد را پوشش میدهد.
مرحله 1: بررسی ورودی و فیوزها
-
تست فیوزهای ورودی
-
اندازهگیری ولتاژ AC ×
-
بررسی نشت جریان به زمین
-
تست NTC یا مقاومتهای راهانداز (Soft Start Circuit)
اگر این بخش سالم نباشد، معمولاً درایو روشن نمیشود یا خطای Undervoltage ظاهر میشود.
مرحله 2: تست بخش یکسوکننده و باس DC
-
تست پل دیود یا SCR با مولتیمتر
-
اندازهگیری ولتاژ باس DC (لنز 300–600V بسته به مدل)
-
تست ESR خازنها و بررسی بادکردگی یا نشتی
-
بررسی مقاومتهای بالانس باس
خرابی این بخش باعث ریپل شدید، نویز و خطاهای OCF میشود.
مرحله 3: تست IGBT یا ماژول قدرت
IGBTها حساسترین بخش درایو هستند. تست شامل موارد زیر است:
-
بررسی اتصال کوتاه بین کلکتور–امیتر
-
تست نشتی درحالت روشن
-
تست مقاومت گیت
-
بررسی حرارت کاری با هیتر در حالت کنترلشده
در صورت خرابی، باید بهصورت کاملاً استاندارد تعویض شوند. دیجیبرد از تجهیزات ریبال و تست بار واقعی استفاده میکند.
مرحله 4: بررسی و تعمیر درایور گیت
-
تست آیسیهای درایور
-
اندازهگیری فرمان گیت با اسیلوسکوپ
-
بررسی ترانزیستورهای تقویتی
-
تست ترانس درایور (در برخی مدلها)
خرابی در این بخش باعث توقف موتور یا سوختن مجدد IGBT خواهد شد.

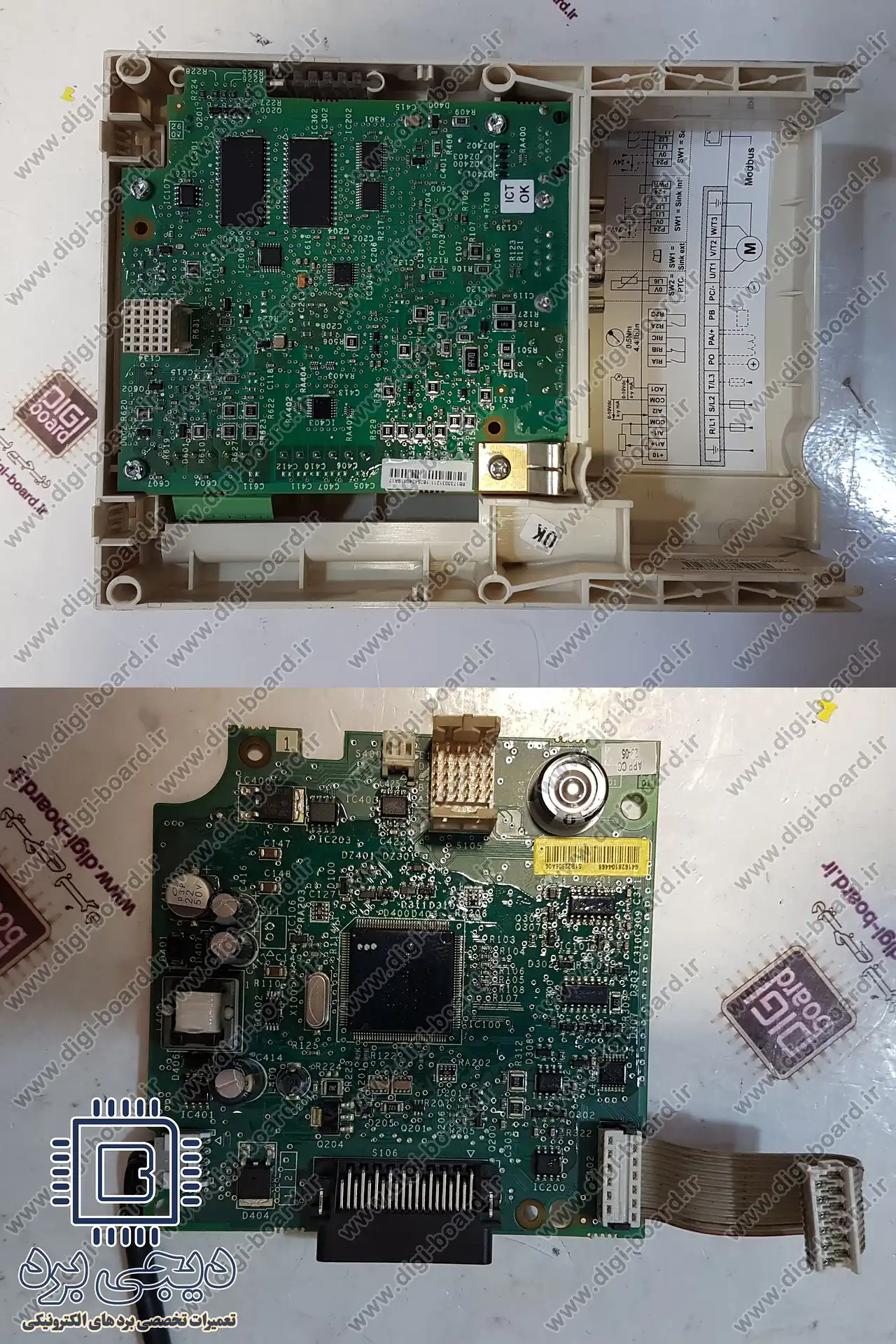

مرحله 5: بررسی برد کنترل
-
تست رگولاتورهای 5V، 12V و 24V
-
تست آیسی PWM، MCU و ADC
-
بررسی خطوط فیدبک جریان و ولتاژ
-
بررسی سلامت EEPROM و پارامترها
-
تست نویز ورودی و فیلترهای حفاظتی
اگر برد کنترل معیوب باشد، خطاهای CPF یا ریست شدن متوالی ایجاد میشود.
مرحله 6: بررسی بخش ارتباط و ورودیهای دیجیتال
-
تست ورودیهای Start/Stop
-
بررسی فرکانس مرجع (آنالوگ/دیجیتال)
-
تست پورتهای Modbus، CanOpen یا Ethernet
مرحله 7: تست دینامیکی با بار واقعی
پس از تعمیر، درایو باید تحت بار واقعی بررسی شود:
-
تست دما در طول 20–30 دقیقه
-
اندازهگیری جریان خروجی
-
کنترل فرکانس خروجی و پایداری PWM
-
بررسی عملکرد حفاظتی
دیجیبرد تستهای بار را با موتورهای صنعتی و ابزارهای حرفهای انجام میدهد تا تعمیر پایدار باشد.
ابزارهای مورد نیاز برای تعمیر تخصصی درایوهای Schneider
-
مولتیمتر و کلمپمتر True RMS
-
اسیلوسکوپ دو کاناله
-
دستگاه تست IGBT
-
تستر ESR خازن
-
هویه و هیتر هوای گرم
-
منبع تغذیه 24 ولت و تغذیه قابل تنظیم
-
دستگاه ریبال و ابزارهای لحیمکاری پیشرفته
-
اسپری خشک، برس ضدالکتریسیته و مواد تمیزکننده صنعتی
سوالات متداول درباره تعمیر درایو اشنایدر
آیا درایوهای Schneider قابل تعمیر هستند؟
در بیش از ۸۰٪ موارد کاملاً قابل تعمیر هستند مگر اینکه آسیب فیزیکی گسترده یا سوختگی شدید داشته باشند.
هزینه تعمیر چگونه تعیین میشود؟
بستگی به میزان آسیب، مدل درایو، خرابی بخش قدرت و نیاز به تعویض قطعات اصلی دارد.
آیا پس از تعمیر، درایو نیاز به تست بار دارد؟
بله، تست بار برای جلوگیری از سوختن مجدد IGBT کاملاً ضروری است.
آیا میتوان مشکلات نرمافزاری یا پارامتری را نیز تعمیر کرد؟
بله، مشکلاتی مانند پاک شدن تنظیمات، خرابی EEPROM یا خطاهای CPU معمولاً قابل رفع هستند.
تعمیر تخصصی انواع درایو با دیجی برد
مجموعه دیجیبرد با بهرهگیری از تجهیزات آزمایشگاهی، دستگاههای تست بار، ابزارهای ریبال و تجربه گسترده در تعمیر سریهای مختلف Altivar، آماده ارائه خدمات حرفهای در زمینه تعمیر، بازسازی و تست کامل درایوهای اشنایدر است.
اگر نیاز به تعمیر سریع، عیبیابی دقیق یا مشاوره تخصصی دارید، میتوانید درخواست خود را ثبت کنید تا درایو شما با بالاترین کیفیت و استانداردهای صنعتی تعمیر شود.
