تعمیر برد چرثقیل XCMG نمایشگر و کنترلر

معرفی فنی برد نمایشگر و کنترلر در جرثقیل‌های XCMG

برد نمایشگر (Display Board) و کنترلر اصلی (Main Controller / MCU Board) از حیاتی‌ترین اجزای سیستم کنترل جرثقیل‌های XCMG هستند. این دو برد مسئول دریافت و تحلیل داده‌های سنسورها، کنترل حرکات جرثقیل، مدیریت محدودکننده‌های ایمنی (LMI)، نظارت بر بار، نمایش خطاها و ارسال فرمان به عملگرهای هیدرولیک و الکتریکی هستند.

بروز خرابی در هر یک از این بردها می‌تواند منجر به توقف کامل جرثقیل، خطای سیستم ایمنی، عدم پاسخ‌دهی جوی‌استیک‌ها، نمایش اشتباه بار یا محدودیت‌های حرکتی شود. مجموعه دیجی برد با دسترسی به ابزارهای کالیبراسیون و تجهیزات تست صنعتی، تجربه گسترده‌ای در تعمیر این بردها در مدل‌های ZTC، XCT، QY، XGC و سری‌های جدیدتر دارد و می‌تواند همراه مطمئن تکنسین‌ها در فرایند تعمیر باشد.

ساختار فنی و نحوه کارکرد بردهای کنترل و نمایشگر XCMG

معماری کلی سیستم کنترل

سیستم کنترل جرثقیل XCMG معمولاً شامل بخش‌های زیر است:

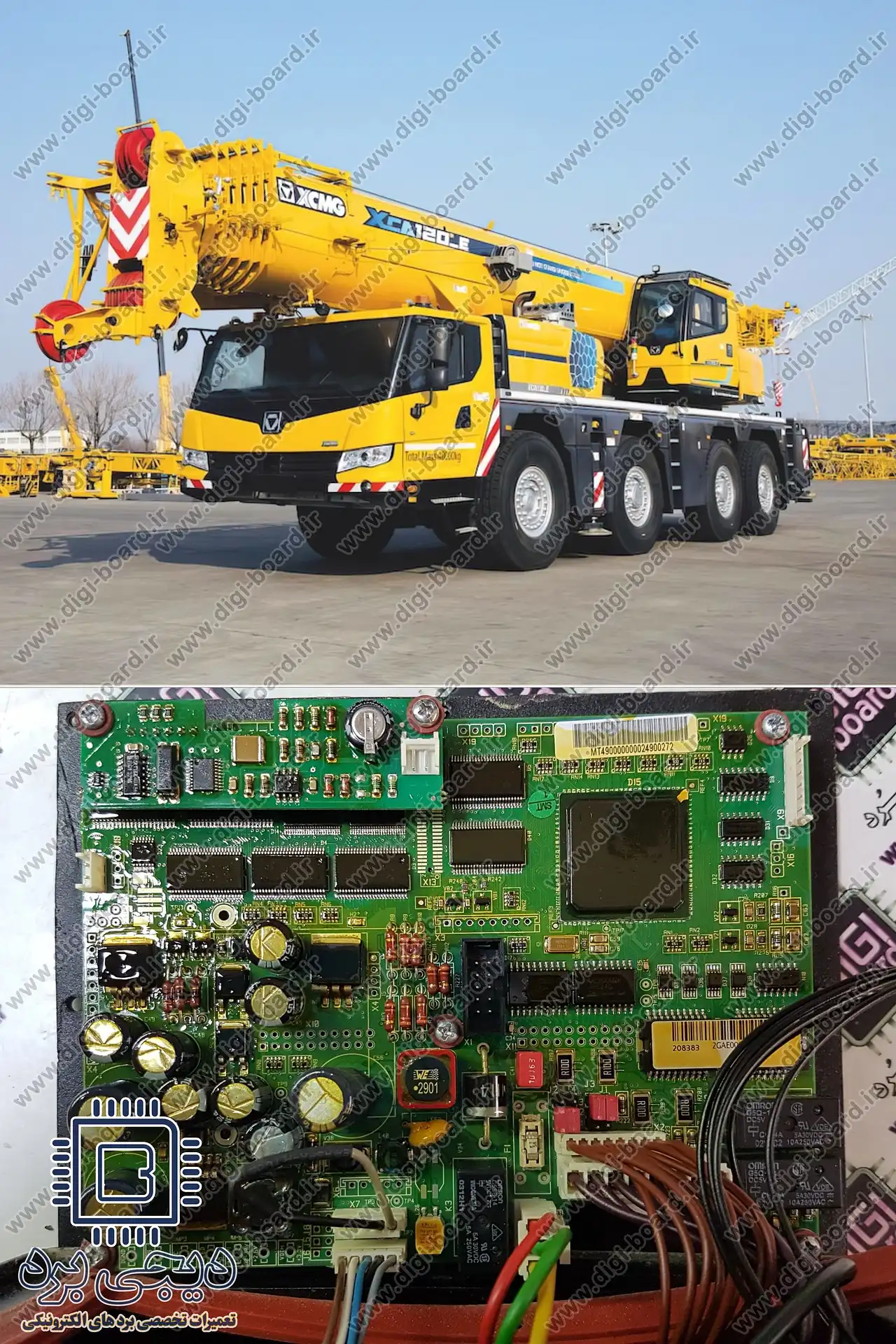

• برد پردازنده اصلی (Main Controller Board): شامل MCU، حافظه‌های فلش، مدارات پردازشی و ‍I/O

• ماژول‌های ارتباطی: شامل CAN Bus، RS485 یا LIN برای تعامل با سنسورها و کنترل هیدرولیک

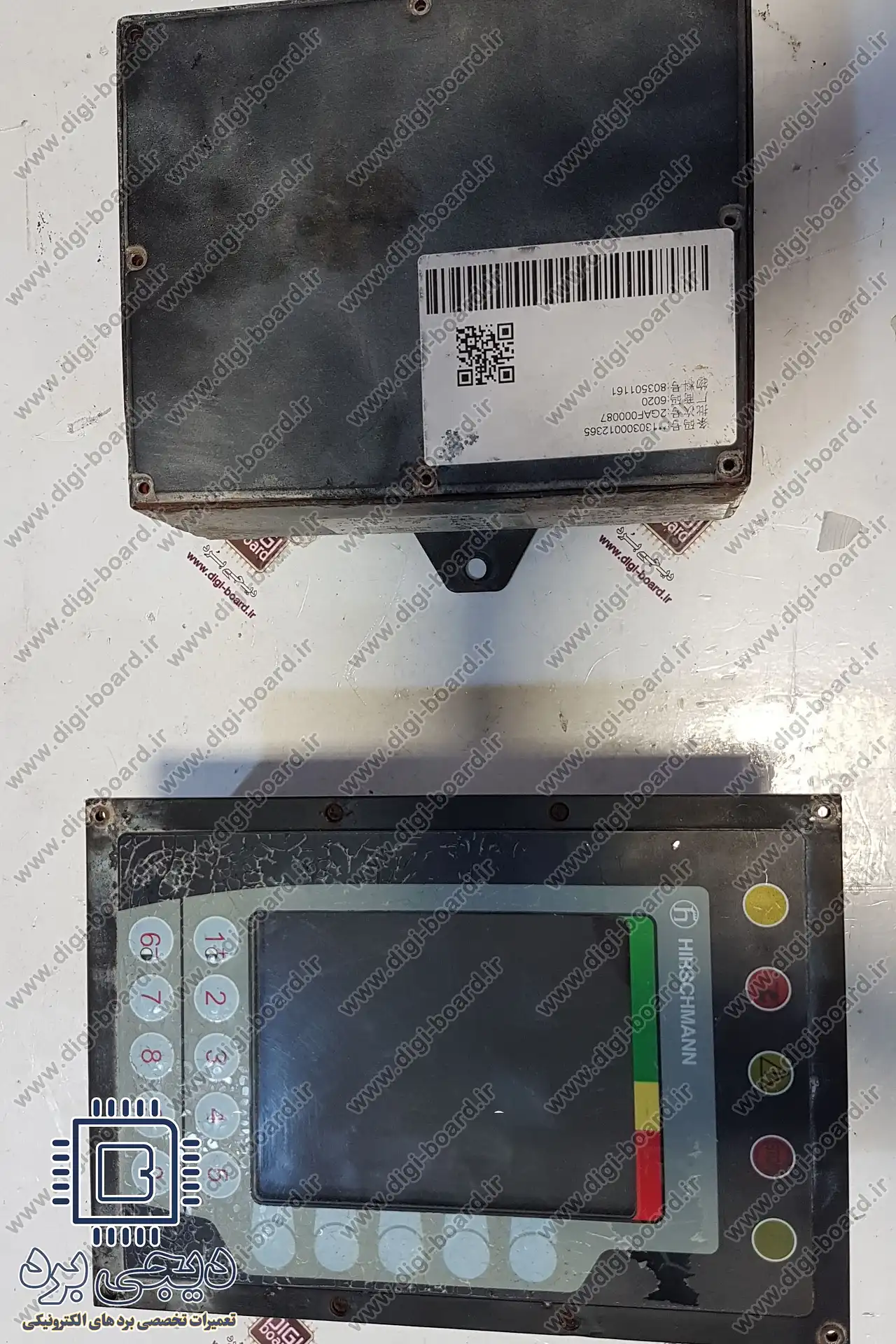

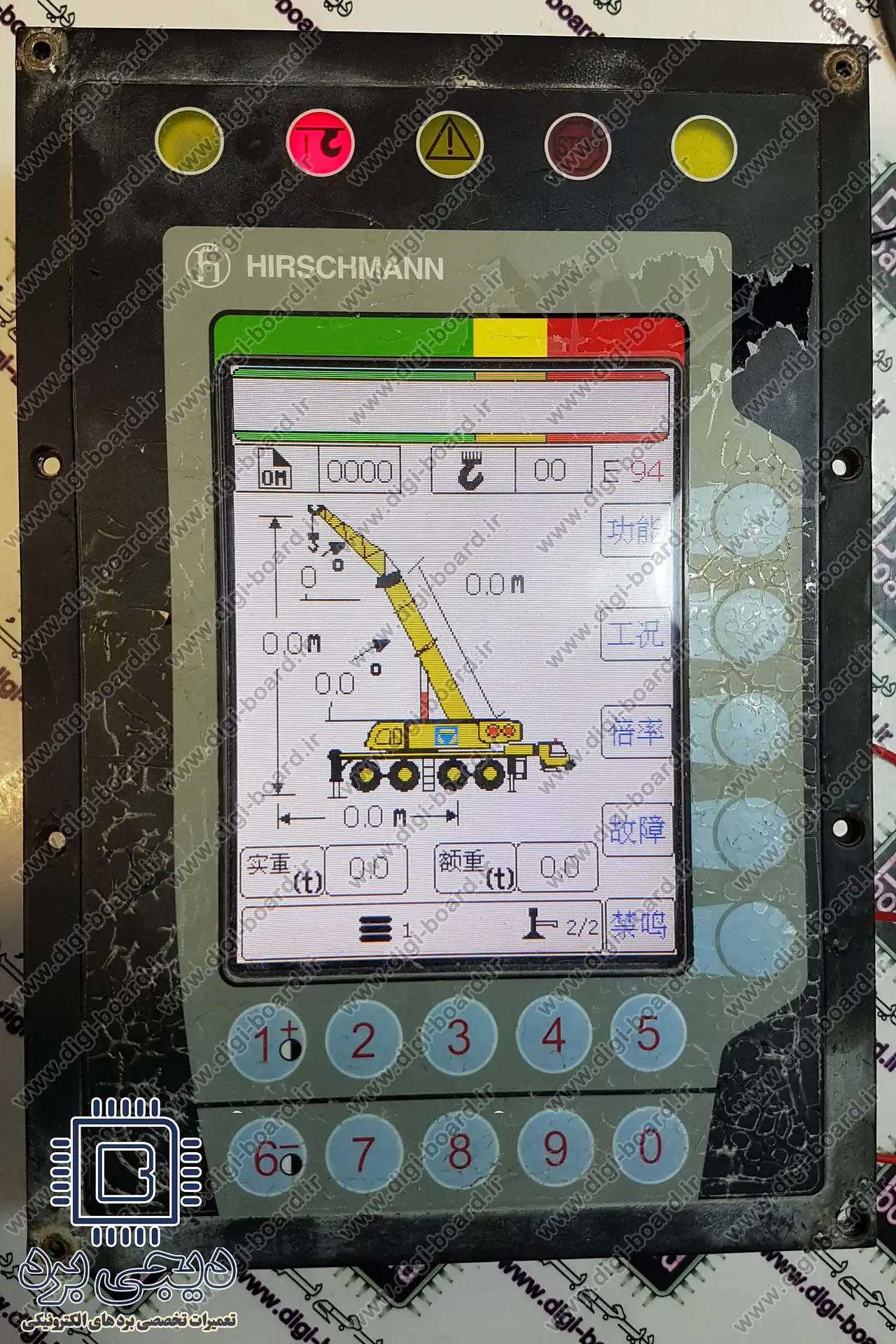

• برد نمایشگر (HMI / Display Board): شامل LCD، درایور گرافیکی، صفحه کلید یا تاچ و رابط‌های ورودی

• ماژول تغذیه Switching: تأمین ولتاژهای ۵V، ۱۲V و ۲۴V

• ماژول‌های حفاظتی: شامل TVS، فیوزهای SMD، رله‌ها، SSR و فیلترهای EMI

این ساختار به تکنسین کمک می‌کند مسیر عیب‌یابی را دقیق و اصولی دنبال کند.

علل ریشه‌ای خرابی برد نمایشگر و کنترلر XCMG

خرابی این بردها معمولاً به‌صورت ناگهانی رخ نمی‌دهد؛ بلکه نتیجه فشارهای محیطی یا الکتریکی است. در ادامه متداول‌ترین دلایل آورده شده است.

نوسانات شدید برق 24 ولت جرثقیل

ولتاژ بیش از حد دینام یا افت‌های ناگهانی در مدار باعث آسیب به بخش تغذیه، آی‌سی‌های رگولاتور و خطوط ارتباطی می‌شود.

ارتعاش و ضربه‌های مکانیکی

به دلیل شرایط کاری جرثقیل‌ها، لرزش شدید می‌تواند موجب شکستگی لحیم‌های زیر کانکتورها یا قطعات SMD شود. دیجی برد در تعمیرات خود از فرآیند ریبال و لحیم‌کاری استاندارد صنعتی استفاده می‌کند که پایداری بیشتری ایجاد می‌کند.

نفوذ رطوبت، روغن و گرد و غبار

محیط کاری جرثقیل‌ها بسیار آلوده است و رطوبت می‌تواند باعث سولفاته شدن مسیرها، اتصال بین پایه‌ها و خرابی چیپ‌های ورودی شود.

اختلال در شبکه CAN

قطع یا ضعف ارتباط CAN Bus بین سنسورها و کنترلر باعث بروز خطاهای LMI، توقف بوم، خطای وزن و توقف ناگهانی سیستم می‌شود.

خرابی سنسورها و ارسال داده‌های نادرست

داده غلط از سنسور زاویه بوم، طول بوم، بار یا فشار هیدرولیک باعث می‌شود کنترلر وارد حالت حفاظتی شود و کار متوقف گردد.

میتوانید برای دریافت خدمات و یا مشاوره تعمیرات انواع قطعات خودرو به صفحه تعمیرات خودرو مراجعه کنید.

نشانه‌های خرابی برد کنترلر یا نمایشگر در جرثقیل XCMG

خرابی با علائم مشخصی همراه است که تکنسین باید آنها را جدی بگیرد:

• صفحه نمایش روشن می‌شود اما اطلاعات نادرست نمایش می‌دهد

• ریست مداوم HMI پس از چند ثانیه

• عدم ارتباط جوی‌استیک با کنترلر

• بروز خطاهای LMI حتی در شرایط عادی

• توقف کار بوم یا وینچ با وجود سلامت سیستم هیدرولیک

• روشن شدن چراغ‌های اخطار بدون دلیل مشخص

• عدم ارسال پیام روی شبکه CAN

• بالا رفتن بیش از حد دمای کنترلر یا بوی سوختگی خفیف

در چنین شرایطی بهترین اقدام، ارسال برد به مرکز تخصصی مانند دیجی برد است تا تست دقیق روی آن انجام شود.

مراحل عملی عیب‌یابی و تعمیر بردهای XCMG

در ادامه روند مرحله‌به‌مرحله، بر اساس استانداردهای تعمیر صنعتی آورده شده است. تکنسین‌ها می‌توانند از آن به‌عنوان چک‌لیست فنی استفاده کنند.

مرحله 1: بررسی اولیه و تست تغذیه

• تست ورودی 24V

• کنترل فیوزهای SMD

• اندازه‌گیری ولتاژهای 5V، 12V و 3.3V

• بررسی مدارهای TVS و دیودهای محافظ
  خرابی رگولاتورها یکی از شایع‌ترین دلایل از کار افتادن کنترلر است.

مرحله 2: تحلیل بخش پردازنده

• تست کلاک کریستال

• بررسی آی‌سی MCU از نظر داغ شدن

• تست حافظه فلش و EEPROM

• کنترل مسیرهای دیتا و باس‌های ارتباطی

اگر MCU آسیب دیده باشد، نیاز به پروگرام مجدد دارد که معمولاً تنها در مراکز تخصصی قابل انجام است. دیجی برد دارای دیتابیس فریم‌ورهای بسیاری از مدل‌های XCMG است.

مرحله 3: تست شبکه ارتباطی و پروتکل‌ها

• اندازه‌گیری مقاومت خط CAN

• تست نویز و شکل موج با اسیلوسکوپ

• بررسی آی‌سی CAN Transceiver

• کنترل سیم‌بندی تا سنسورها

بیش از ۴۰٪ خطاهای ایمنی ناشی از مشکلات شبکه CAN است.

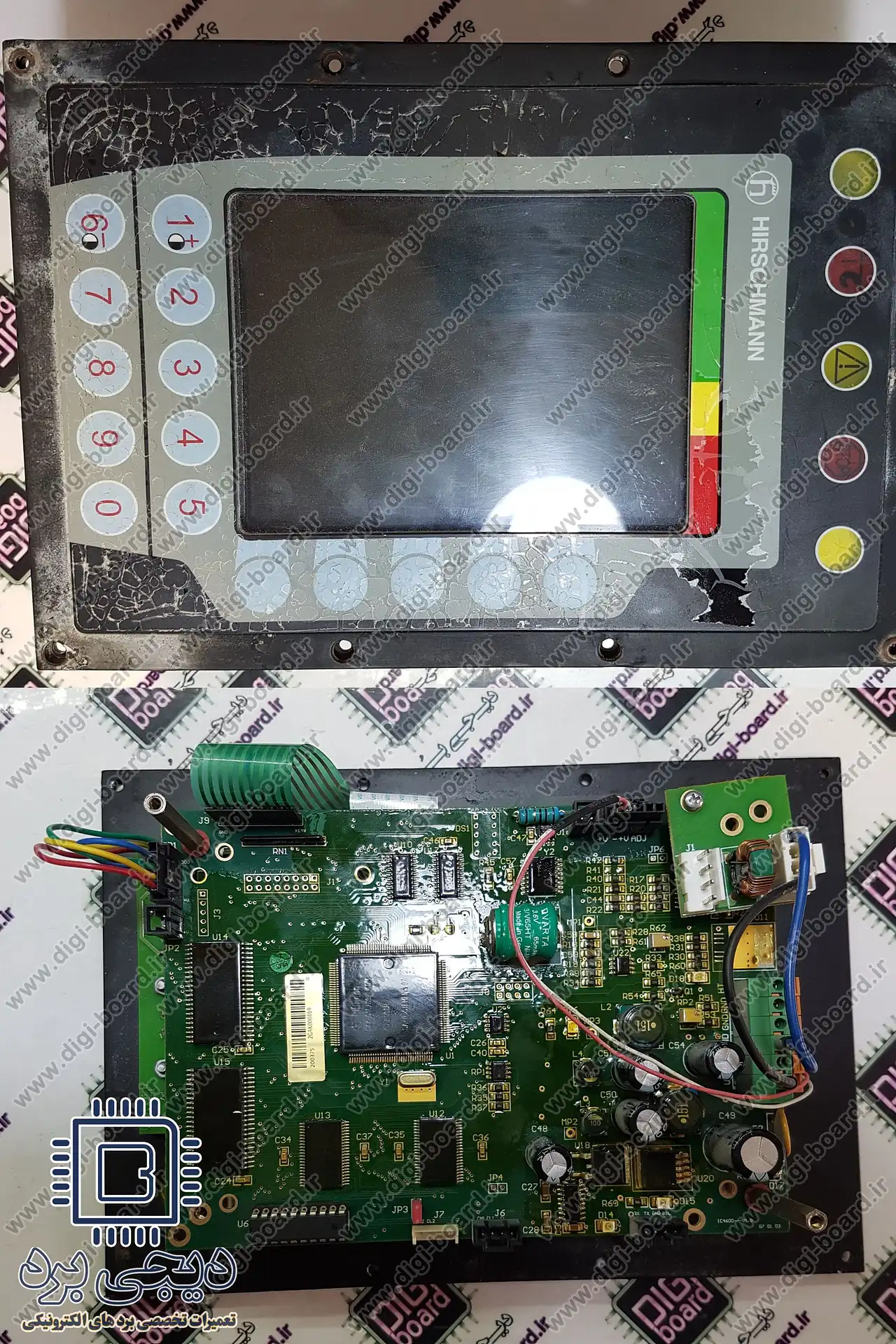

مرحله 4: بررسی برد نمایشگر

• تست بک‌لایت و درایور LED

• بررسی فلت LCD و کانکتورهای آن

• تست پردازنده گرافیکی

• تست تاچ یا کلیدهای فرمان

گاهی تنها مشکل، قطعی فلت یا خرابی جزئی در مدار نور پس‌زمینه است.

مرحله 5: بررسی ورودی‌های سنسورها و ماژول‌های فیدبک

• تست سنسور زاویه (Angle Sensor)

• تست سنسور طول بوم

• بررسی سنسور بار (Load Cell)

• تست مدارهای ADC

سیگنال‌های خارج از محدوده باعث توقف کامل جرثقیل می‌شوند.

مرحله 6: بررسی خروجی‌های فرمان‌دهی

• تست رله‌ها و ترانزیستورهای خروجی

• کنترل مسیر فرمان به سوپاپ‌های هیدرولیک

• تست درایور موتورهای جانبی

این بخش مستقیماً در عملکرد بوم و وینچ تأثیر دارد.

مرحله 7: تست نهایی تحت بار

پس از تعمیر، برد باید تحت شرایط واقعی تست شود:

• بررسی عملکرد HMI

• تست ارتباط CAN

• بررسی دمای کاری کنترلر

• تست پاسخ‌دهی در حالت بار سنگین

• تست خطاهای ایمنی

این مرحله در دیجی برد با تجهیزات شبیه‌ساز بار (Load Simulator) انجام می‌شود تا رفتار برد در شرایط واقعی ارزیابی شود.

ابزارهای ضروری برای تعمیر برد XCMG

تکنسین‌هایی که قصد تعمیر این بردها را دارند باید به تجهیزات زیر دسترسی داشته باشند:

• مولتی‌متر صنعتی با قابلیت تست True RMS

• اسیلوسکوپ حداقل 50MHz

• هیتر و هویه هوای گرم

• پروگرامر MCU و EEPROM

• منبع تغذیه 24V پایدار

• دستگاه تست شبکه CAN

• اسپری خشک و محلول شست‌وشوی برد

• میکروسکوپ تعمیرات

عدم استفاده از تجهیزات مناسب می‌تواند منجر به آسیب شدیدتر برد شود.

پرسش‌های متداول

آیا برد کنترلر XCMG قابل تعمیر است؟

در بیشتر موارد بله. حدود ۸۰ تا ۹۰ درصد خرابی‌ها قابل تعمیر هستند، حتی اگر شامل سوختگی بخش‌های تغذیه، آی‌سی‌های CAN یا مشکل LCD باشد.

در صورت خرابی MCU چکار باید کرد؟

معمولاً با تعویض MCU و پروگرام نسخه صحیح فریم‌ور مشکل حل می‌شود. این کار فقط باید در مراکز تخصصی انجام شود.

آیا خرابی نمایشگر نیاز به تعویض LCD دارد؟

نه همیشه. در بسیاری از موارد، مشکل مربوط به بک‌لایت یا فلت است.

هزینه تعمیر به چه بستگی دارد؟

نوع برد، میزان آسیب، هزینه قطعات، و نیاز به پروگرام یا کالیبراسیون.

پیشنهاد دیجی برد

برد نمایشگر و کنترلر جرثقیل‌های XCMG یکی از پیچیده‌ترین واحدهای الکترونیکی در ماشین‌آلات سنگین است و خرابی آن می‌تواند کل سیستم را از کار بیندازد. شناخت ساختار و علل خرابی، عیب‌یابی مرحله‌به‌مرحله و استفاده از ابزار مناسب برای تکنسین‌ها ضروری است. با این حال، تعمیر بخش‌هایی مانند پردازنده، شبکه CAN، درایورهای خروجی و نمایشگر در بسیاری از مواقع نیازمند تجهیزات دقیق و تجربه بالا است.

دیجی برد با در اختیار داشتن ابزارهای تخصصی، شبیه‌سازهای تست، پروتکل‌خوان‌های صنعتی و تیم فنی باتجربه، خدمات کامل تعمیر و بازسازی بردهای XCMG را ارائه می‌دهد. اگر نیاز به تعمیر برد نمایشگر یا کنترلر دارید، می‌توانید برای دریافت مشاوره تخصصی و ثبت درخواست از خدمات دیجی برد استفاده کنید تا برد با بالاترین کیفیت و کمترین زمان احیا و تست شود.
