تعمیر عیب یاب کابل sebakmt 40kV دستگاه تست فشار قوی ۴۰ هزار ولت آلمان ، عیب یابی تخصصی تجهیزات صنعتی و خودروهای تست و عیب یابی کابلهای قدرت و فشار قوی در کلینیک تخصصی الکترونیک دیجی برد.

عیب یابی یکی از پیشرفته ترین ون های عیب یابی کابل SEBA KMT SPG40



دستگاه تست کابل SPG40

The SPG 40 is a mobile, multi-functional system for testing converting, prelocation and pinpointing cable faults in low and medium voltage networks. The system is controlled directly via the connected T 30- Ereflectometer or the integrated control panel. Depending on the installation, the HV is controlled either by the network and HV control integrated in the device or by a separate HV ON/ OFF box. All functions of the system can be easily performed using the selector knob. The software supports easy and clear handling, even for inexperienced users. At the same time, the highest degree of safety is guaranteed.

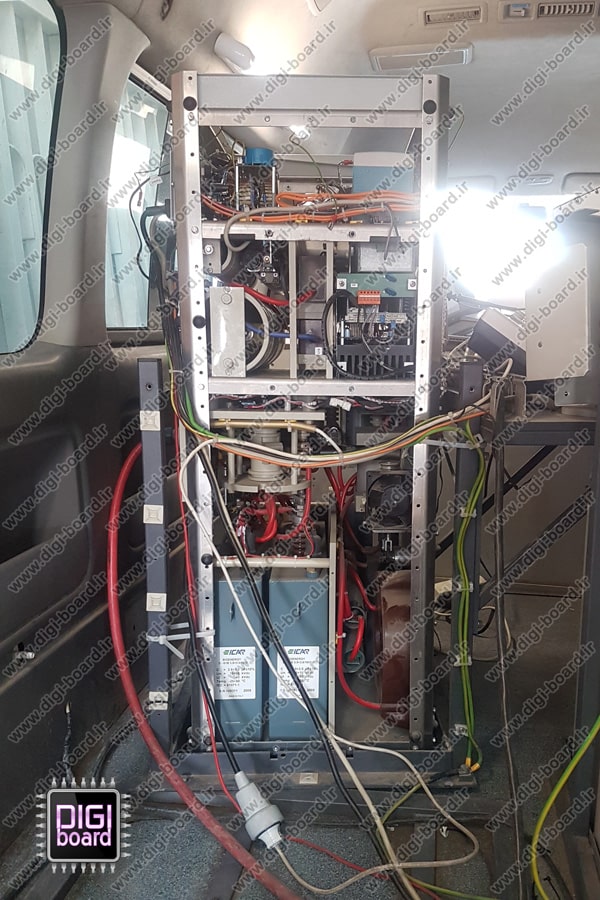

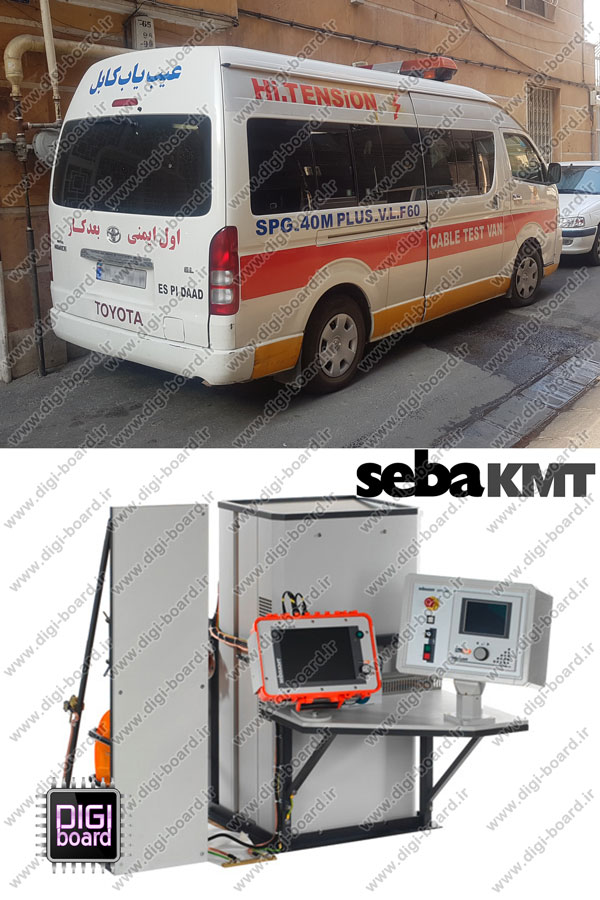

این دستگاه پرتابل و در یک خودرو ون تویوتا تعبیه شده و جهت تست کابل های فشار قوی و اندازه گیری مقدار مقاومت و… طراحی و ساخته شده.

تکنیکال دیتای این تجهیز به شرح زیر است

Display ¼ VGA
Insulation test Voltages 1,000 V and 5,000 V
ranges 1 kΩ, ۱ MΩ, ۱۰۰ MΩ
DC testing 0 … ۴۰ kV DC
Leakage current 0 … ۱/۱۰/۱۰۰ mA automatic
measuring area setting
Breakdown detection 0 … ۴۰ kV
Burning 0 … ۸ kV; 0.7A; 0 … ۲۰ kV ; 0.1A
Upper surge voltages 0 … ۱۲.۵ / ۲۵ kV or 0 … ۱۶ / ۳۲ kV
Lower surge voltages
(optional)
۰ … ۴ kV or 0 … ۸ kV
۰ … ۳ kV or 0 … ۶ kV
Surge energy 1,000 J in every range (optionally
۲,۰۰۰ J for vehicle installation)
Surge sequence 3 … ۱۰ sec. and single pulse
Sheath fault location 0 … ۵ kV and 0 … ۱۰ kV
Cycle intervals DC; 1:3 ; 1:4 ; 1:6 (sec.)
HV prelocation
(with optional TDR)
ARM, ICE current decoupling
Decay voltage coupling
ICE Plus option (for 4 and 8 kV)
Operating
temperature
-۱۰ °C … + ۵۰ °C
Power supply 230 V; 50 / 60 Hz (110 V optional)
Power consumption 1.7 kVA max.
Dimensions (L x W x H) 520 x 430 x 1,050 mm
Weight ca. 116 kg (incl. opt. surge level)



مشکلات احتمالی دستگاه ها تست کابل

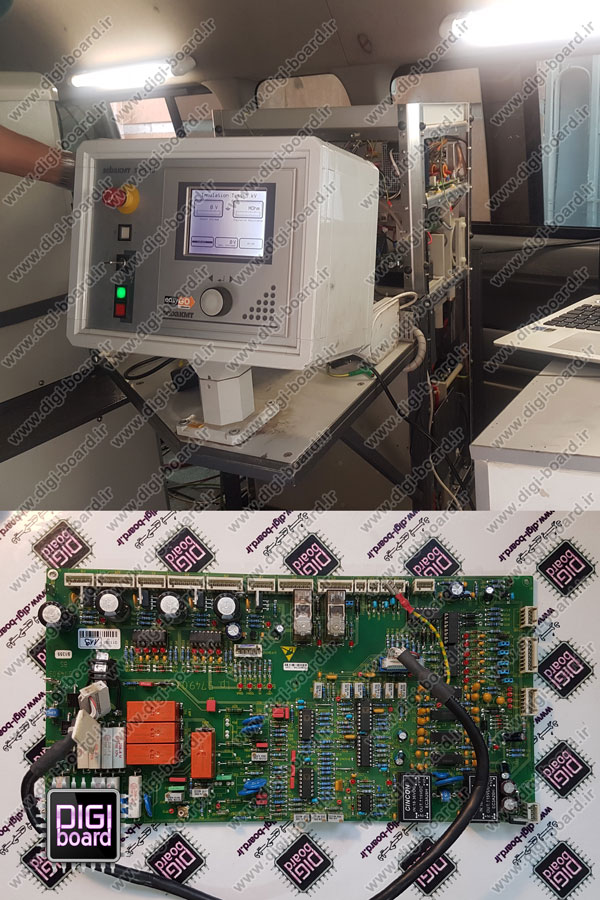

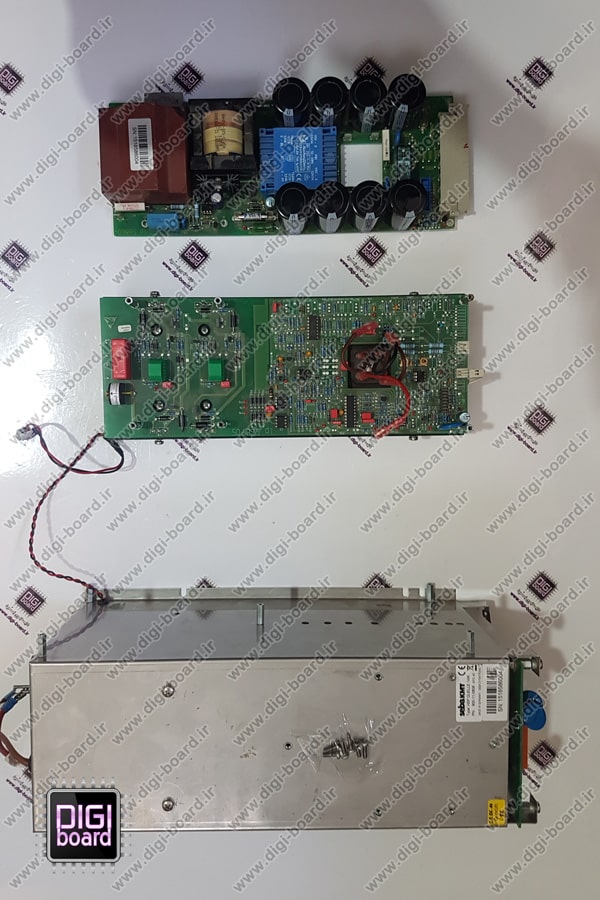

از آنجایی که این دستگاه ها از برد ها و مدارات زیادی برای کار استفاده می کنند ، مشکلات بسیار متنوعی داشته و نمی توان به همه آنها اشاره نمود ، اما به طور کلی می توان گفت:

  • مشکل در روشن شدن و RUN شدن دستگاه

  • داشتن ارور در صفحه نمایش

  • خطا و یا نداشتن ولتاژ در خروجی

  • قرائت اشتباه در مقدار ولتاژ خروجی

  • قطع ارتباط دیتا در یکی از بخش ها

  • طول کشیدن روند تست بدون پاسخ مشخص

  • و…





عیب یاب کابل ،فالت دتکتور ، FAULT DETECTOR ، تستر کابل ،مسیر یاب کابل،تستر خطوط زمینی،عیب یاب آلتراسونیک،مسیر یاب لوله،ژنراتور ولتاژ بالا،خودرو عیب یاب…

گفتنی است که تعمیر این دستگاه با در دست داشتن حداقل اطلاعات تعمیراتی بعد از عیب یابی دقیق و تشخیص بخش آسیب دیده  در مدت ۲ روز و اعلام هزینه جهت تعمیر و تعویض قطعات معیوب ، بنا به صلاحدید مراجعه کننده گان، شاید به وقت دیگری موکول شد!
