تعمیر دستگاه فایر آلارم ZITEX زیتکس. تعمیر کنترل پنل فایر آلارم ZITEX  و کلیه سیستم های اطفاء حریق در کلینیک تخصصی الکترونیک دیجی برد.

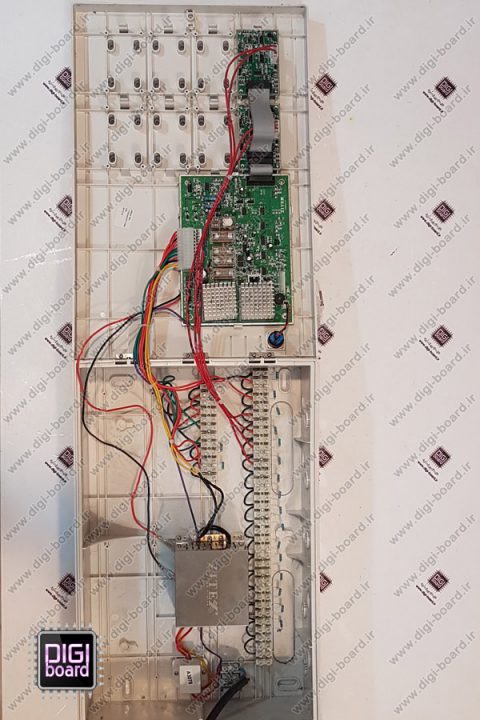

کنترل پنل فایر آلارم ZITEX

در کنترل پنل های سیستم اعلام حریق، تمام وظایف توسط میکروپروسسورها انجام می‌شود و سیم کشی کلیه دتکتورها ، شستی‌ها ، لامپهای اعلام خبر ، وسایل صوتی خبر دهنده ، منابع تغذیه و غیره به مرکز کنترل وصل می‌شود. مراکز کنترل سیستم های اعلام دارای مدارهای عیب یاب بوده و هنگام ایجاد عیوبی ناشی از قطع مدارها ، قطع برق شهر ، ضعیف بودن باتریها ، سوختگی فیوزها ، خرابی دتکتورها عمل نموده و سیگنال به مراکز کنترل ارسال شده و منطقه آتش گرفته ، شناسایی می‌شود.
پانل کنترل در اطاق نگهبانی ، محدوده انبارها،بخش تاسیسات،مرکز اطلاعات هتل ها ، مجتمع های مسکونی نصب می گردد . در مکانهای بزرگ مانند بیمارستانها ، خوابگاهها ، فروشگاههای بزرگ ، که اعلام خطر کلی در آن خوشایند نیست تابلوهای کنترل را در اطاق مخصوص که همواره در آن مراقب وجود دارد نصب می کنند و از آنجا توسط تلفن ، صداهای نرم ، زنگ ، علائم نوری یا چراغهای رنگی به قسمتهای دچار حادثه و حریق خبرداده می شود تا در امر تخلیه ساختمان تاخیر رخ ندهد .

تابلوی کنترل(Control Box)

مهمترین قسمت سیستم اعلام حریق می باشد که تمامی تجهیزات سیستم اعلام حریق به آن متصل می شود.مهمترین مشخصه تابلو های کنترل تعداد زون به معنای ناحیه آنها می باشد.

انواع سامانه‌های اعلام حریق

سامانه‌های اعلام حریق به سه گروه آدرس پذیر، متعارف و بدون سیم (وایرلس) تقسیم می‌شوند که هر یک از این سامانه‌ها خود به دو گروه خودکار و دستی تقسیم می‌شوند. در سیستم‌های دستی، شستی اعلام حریق، تنها منبع تشخیص حریق است. درواقع کار تشخیص حریق در اینگونه سیستم‌ها فقط به انسان سپرده شده‌است و در مکان‌هایی که انسان حضور ندارد، کاربردی ندارند. بر خلاف اینگونه سیستم‌ها، سیستم‌های اعلام حریق خودکار، وابستگی کمتری به تشخیص انسان دارند. سیستم‌های خودکار، به دو گروه آدرس‌پذیر، و غیر آدرس‌پذیر تفکیک می‌شوند. در سیستم آدرس‌پذیر، علاوه بر اعلام حریق، محل دقیق وقوع آن نیز مشخص می‌شود. در سیستم های متعارف چندین حسگر که یک منطقه از ساختمان را بوشش می دهند در قالب یک مدار به هم پیوسته و به تابلو کنترل مرکزی وصل می شوند پس هر مدار نماینده ی یک منطقه است.

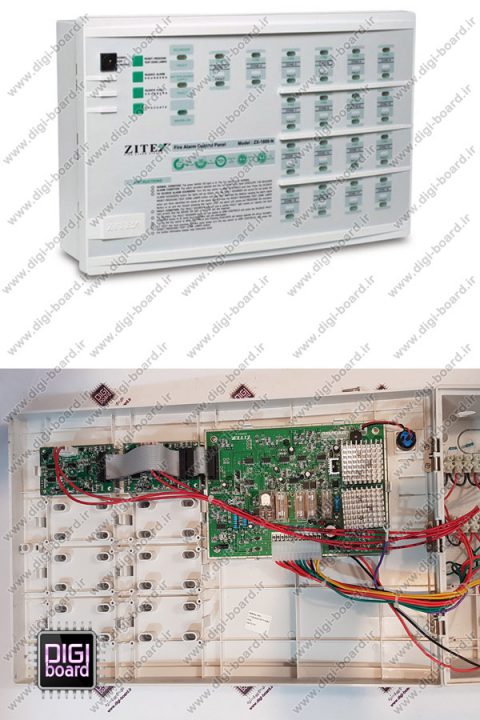

مشخصات فنی فایر آلارم ZITEX ZX-1800

تکنولوژی تولید مداراتSMT
استاندارد طراحیBS EN 54-2,54-4 and ISIRI 3707
تعداد زون در هر دستگاه۲ – ۱۸ Zones
قابلیت افزایش در صورت شبکه شدن۳۶ Zones
ولتاژ ورودی۲۲۰±۱۰%VAC
منبع تغذیه داخلی۲۴ V d.c.
باطری مورد نیاز۲*۱۲ V (7.5Ah)
حداقل و حداکثر جریان مصرفی۱۵۰۰ , ۴۰۰۰ mA
ولتاژ خروجی۲۴ V d.c.
حداکثر تعداد دتکتور دودی در هر زون۲۵ (ZITEX Detectors)
حداکثر تعداد دتکتور حرارتی در هر زون۲۵ (ZITEX Detectors)
حداکثر تعداد شستی در هر زونبدون محدودیت
حداکثر تعداد آژیر ۳۰mA در هر زون۱۰
مقدار مقاومت انتهای خط۶۸۰۰ Ω(۵% tolerance,0.5w)
کنتاکت رله کمکی(به ولتاژ اصلی وصل نشود)۱A 30 VDC max Voltage Free
سطح مقطع مناسب کابل برای خطوط زون و آژیر۱.۵ mm²
فیوز ترمینال اصلی ورودی ، خروجی آژیر ، خروجی کمکی۱ A F 20mm
فیوز باتری۲ A F 20mm
جنس بدنهABS (غیر قابل اشتعال )

استانداردهای سیستم‌های اعلام حریق

از جمله استانداردهای سیستم‌های اعلام حریق می‌توان به UL، LPCB، EVPU، EN-54، NFPA72، BS5839 نام برد

مشکلات کنترل پنل فایر آلارم ZITEX

  • مشکل پاور

  • مشکل کنترلی

  • مشکل در عمل نکردن یک زون یا منطقه

  • مشکل شارژ نشدن باتری ها

  • مشکل خطای کاذب

  • روشن نمی شود

  • روی برد سوختگی دارد

  • ولتاژ ۲۴ خروجی ندارد

  • یکی از زون ها خراب است

  • دستگاه فالت دارد

  • مشکل در خروجی ساندرها
