کیلومترشمار یا مجموعه پشتآمپر در موتورهای سیاف (CFMoto) و کیوی (KEEWAY) یکی از ماژولهای الکترونیکی حساس و حیاتی است که وظیفه نمایش اطلاعات کلیدی مانند سرعت، دور موتور، مسافت طیشده، سطح سوخت، دمای موتور و هشدارهای سیستمی را بر عهده دارد. این مجموعه معمولاً شامل برد الکترونیکی، نمایشگر LCD یا LED، موتور استپر (Stepper Motor)، سنسورهای ورودی و مدار تغذیه است.
در بسیاری از مدلهای CF و KEEWAY، کیلومتر بهصورت دیجیتال یا نیمهدیجیتال طراحی شده و مستقیماً با ECU، سنسور سرعت چرخ، سنسور دور موتور و سیستم برق موتور در ارتباط است. به همین دلیل، خرابی آن صرفاً یک مشکل ظاهری نیست و میتواند نشانهای از اختلالات عمیقتر در سیستم الکتریکی باشد.
تجربه تعمیرگاهی نشان میدهد که درصد بالایی از این کیلومترها قابل تعمیر هستند، به شرطی که عیبیابی اصولی و تعمیر در سطح برد انجام شود؛ موضوعی که مراکز تخصصی مانند دیجی برد سالهاست بهصورت حرفهای روی آن تمرکز دارند.
کیلومتر موتورهای CF و KEEWAY معمولاً از بخشهای زیر تشکیل شده است:

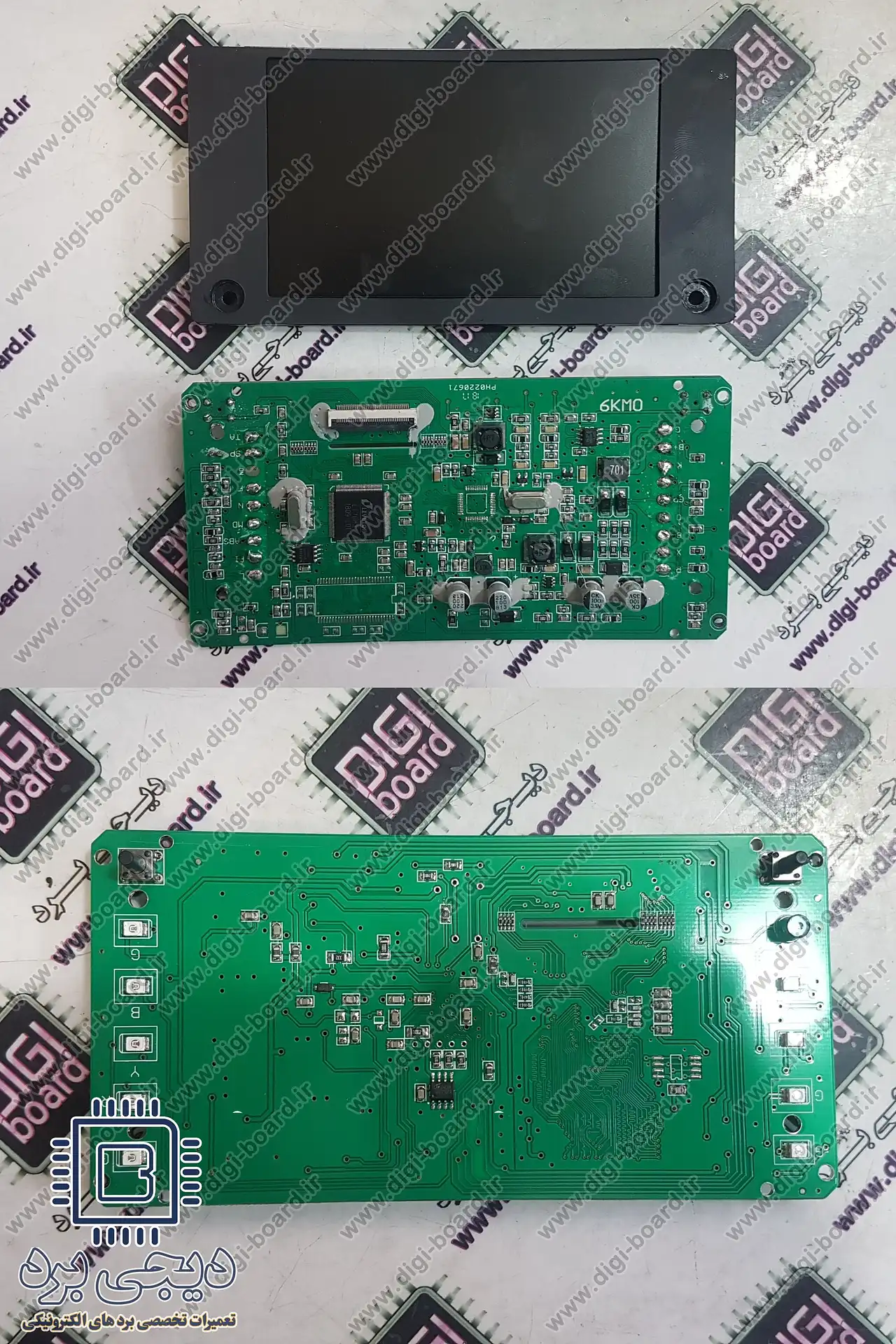

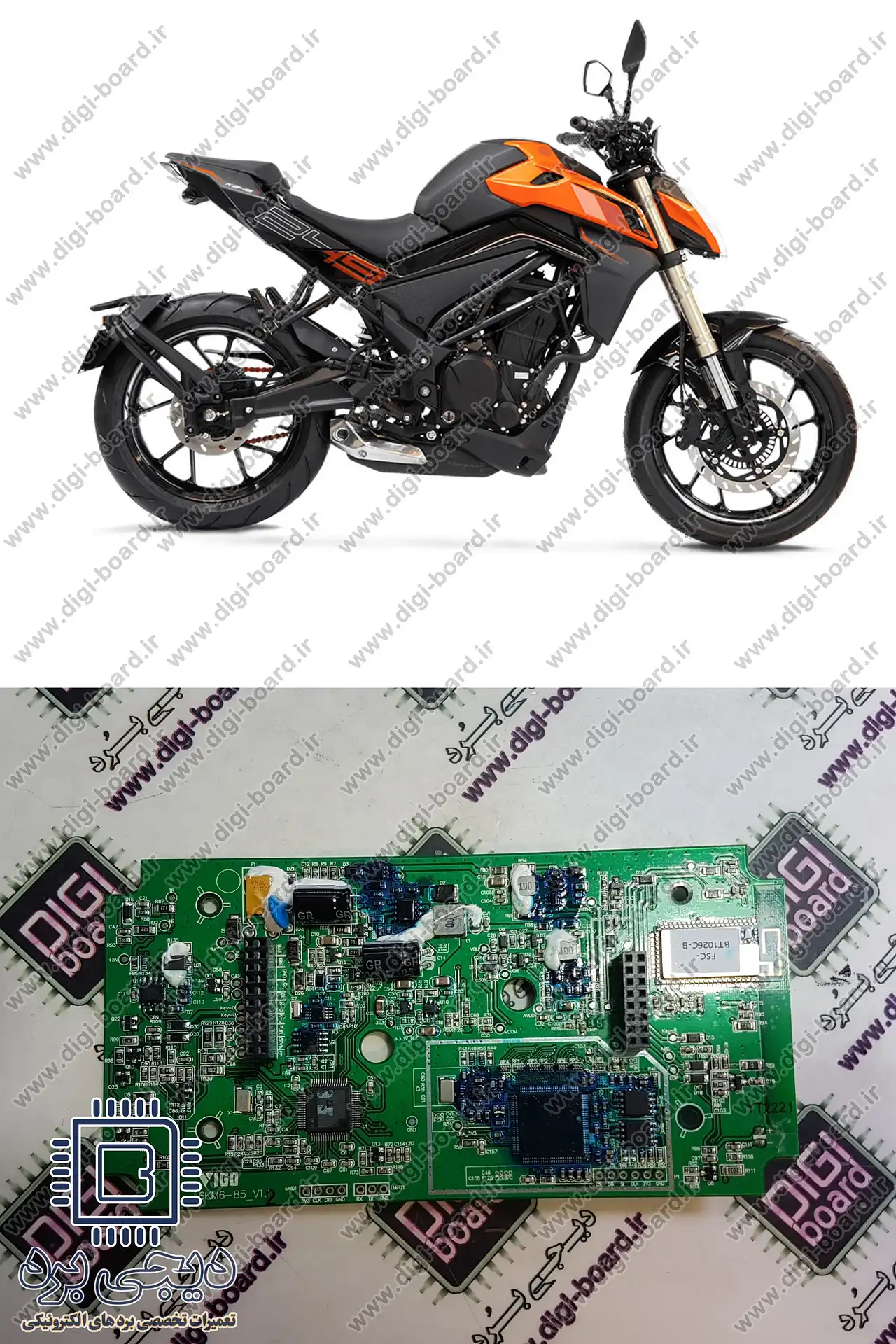

برد اصلی الکترونیکی (Main PCB)
مدار تغذیه و رگولاتورها (معمولاً 5V و 3.3V)

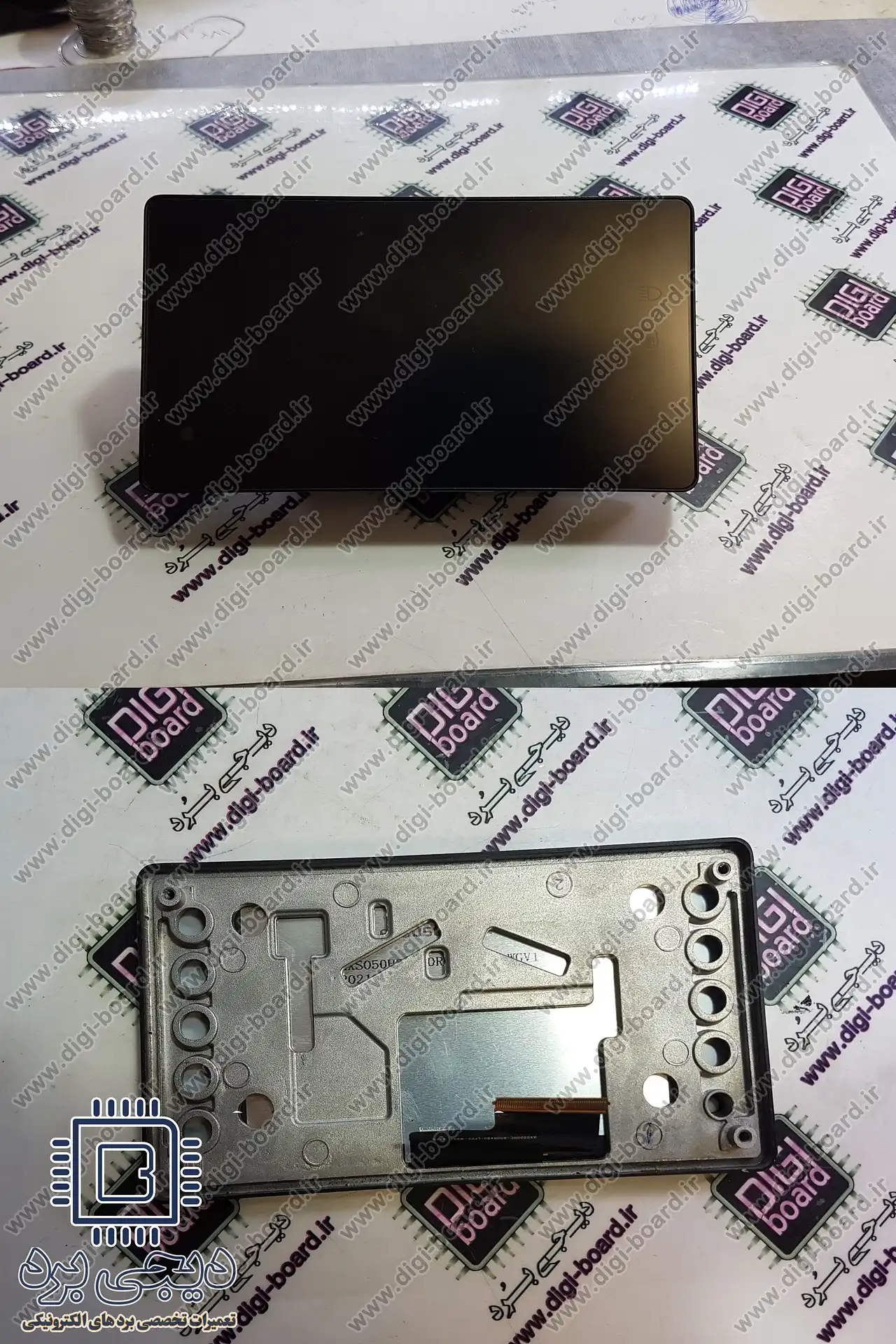

نمایشگر LCD یا LED Segment
موتور استپر برای نشانگر آنالوگ سرعت یا دور موتور
میکروکنترلر (MCU)
ورودیهای سیگنال از سنسور سرعت، ECU و سوئیچ
مدار بکلایت و درایور نور پسزمینه
سیگنال سرعت معمولاً از سنسور هال یا سنسور القایی روی چرخ یا گیربکس دریافت میشود. این سیگنال بهصورت پالس وارد MCU شده و پس از پردازش، سرعت و مسافت محاسبه میشود. اطلاعات دور موتور و خطاها نیز از ECU یا CDI دریافت شده و روی نمایشگر نمایش داده میشوند.
هرگونه اختلال در مسیر سیگنال، تغذیه یا پردازش باعث بروز خطا در نمایش یا از کار افتادن کامل کیلومتر خواهد شد.
شناخت علت اصلی خرابی، مهمترین بخش تعمیر است. تعویض بیهدف قطعات معمولاً باعث بازگشت مجدد خرابی میشود.
یکی از شایعترین دلایل خرابی کیلومتر، ولتاژ نامنظم خروجی رگولاتور موتور است. افزایش ولتاژ بیش از حد مجاز باعث آسیب به MCU، آیسیهای درایور و بکلایت میشود.
بهخصوص در مدلهایی که آببندی ضعیفی دارند، بخار آب یا شستوشوی غیراصولی باعث سولفاته شدن مسیرها و پایه آیسیها میشود.
سوختن دیودهای محافظ، رگولاتورها یا خازنهای صافی باعث میشود برد روشن نشود یا بهصورت متناوب خاموش و روشن گردد.
قطعشدگی، اتصال بدنه یا نویز در سیم سنسور سرعت باعث صفر ماندن سرعت یا پرش عقربه میشود، در حالی که خود کیلومتر سالم است.
در کیلومترهای آنالوگ، گیرکردن یا سوختن استپر باعث ثابت ماندن یا لرزش عقربه میشود.
روشن نشدن کامل کیلومتر
خاموش و روشن شدن تصادفی نمایشگر
صفر ماندن سرعت در حین حرکت
نمایش اشتباه سرعت یا مسافت
کار نکردن نور پسزمینه
ثابت ماندن یا پرش عقربهها
ریست شدن کیلومتر با روشن کردن چراغها یا گاز دادن
این علائم میتواند ناشی از خرابی داخلی کیلومتر یا مشکلات جانبی در برق موتور باشد و باید تفکیک شود.
اندازهگیری ولتاژ ورودی کیلومتر
بررسی سلامت سوکتها و پینها
تست اتصال بدنه (Ground)
بررسی فیوزها و مسیر تغذیه
در بسیاری از موارد، مشکل خارج از کیلومتر و در سیمکشی است.
بررسی دیودهای محافظ ورودی
اندازهگیری ولتاژ خروجی رگولاتورها
بررسی خازنهای الکترولیتی از نظر نشتی یا افت ظرفیت
نبود ولتاژ پایدار باعث ریست شدن یا روشن نشدن برد میشود.
تست ولتاژ درایور LCD
بررسی LEDهای نور پسزمینه
تست آیسی درایور بکلایت
در این مرحله مشخص میشود مشکل تصویری است یا پردازشی.
بررسی کریستال نوسانساز
تست پایههای تغذیه MCU
بررسی مسیرهای ارتباطی با سنسورها
در صورت آسیب MCU، تعمیر نیازمند تجهیزات تخصصی پروگرام و تعویض است که معمولاً در مراکز حرفهای مانند دیجی برد انجام میشود.
بررسی پالس خروجی سنسور با مولتیمتر یا اسیلوسکوپ
تست مسیر سیگنال تا برد کیلومتر
بررسی مقاومتهای پولآپ و فیلترها
تست سیمپیچهای استپر
بررسی آیسی درایور
کالیبراسیون عقربه پس از تعمیر
پس از تعمیر، کیلومتر باید روی موتور و در شرایط واقعی تست شود:
تست سرعت واقعی
بررسی پایداری نور
تست عملکرد در دور موتور بالا
مولتیمتر دیجیتال دقیق
منبع تغذیه آزمایشگاهی
اسیلوسکوپ برای تست سیگنال
هویه و هیتر هوای گرم
لوپ یا میکروسکوپ تعمیراتی
اسپری شستوشوی برد
ابزار پروگرام MCU (در موارد خاص)
بررسی و اصلاح سیستم شارژ موتور
استفاده از آببندی مناسب پشتآمپر
جلوگیری از شستوشوی مستقیم با فشار بالا
اطمینان از سلامت اتصال بدنه
تجربه نشان داده بسیاری از کیلومترهایی که مجدداً خراب میشوند، به دلیل رفع نشدن علت اصلی در برق موتور است.
بله، در اکثر موارد قابل تعمیر بوده و نیاز به تعویض کامل ندارد.
خرابی مدار تغذیه، آبخوردگی و آسیب بکلایت از شایعترین موارد هستند.
در برخی مدلها، در صورت تعویض MCU یا EEPROM، پروگرام لازم است.
مدل کیلومتر، میزان آسیب برد، نیاز به تعویض قطعات حساس و زمان تعمیر.
کیلومتر موتورهای CF و KEEWAY تنها بخشی از گستره تعمیرات الکترونیکی موتورسیکلت است. تعمیر اصولی این ماژولها نیازمند شناخت دقیق مدار، تجهیزات اندازهگیری حرفهای و تجربه عملی روی مدلهای مختلف است.
